Chapter 05 : Initial-Value Problems for Ordinary Differential Equations¶
约 3170 个字 9 张图片 预计阅读时间 16 分钟
The Elementary Theory of Initial-Value Problems¶
一般的一阶常微分方程初值问题表示如下：
我们的目标是对给定的网格点集（通常是均匀分布的）\(a=x_0<x_1<\cdots<x_n=b\) 估计 \(y(x)\)，即给出 \(w_i\approx y(x_i)=y_i,i=0,1,\cdots,n\)
Lipschitz Condition¶
定义：对于集合 \(D\subset R^2\) 的变量 \(y\)，如果存在常数 \(L>0\)，使得对任意 \((t,y_1),t(y_2)\in D\)， \(|f(t,y_1)-f(t,y_2)|\leq L|y_1-y_2|\)，那么称函数 \(f(t,y)\) 满足 Lipschitz 条件，其中 \(L\) 被称为 \(f\) 的 Lipschitz 常数
在 Lipschitz 条件下，初值问题的解是唯一的：
Theorem
假设 \(D=\{(t,y)|a\leq t\leq b,-\infty<y<\infty\}\)，且 \(f(t,y)\) 在 \(D\) 上连续，如果 \(f\) 在 \(D\) 上对于变量 \(y\) 满足 Lipschitz 条件，那么初值问题：
在 \(a\leq t\leq b\) 有唯一解 \(y(t)\)
Well-Posed Problem¶
如果一个初值问题满足以下条件：
- 存在唯一解 \(y(t)\)
- 对任意 \(\epsilon>0\)，存在一个正常数 \(k(\epsilon)\)，使得当 \(|\epsilon_0|<\epsilon\)，且 \(\delta(t)\) 在 \([a,b]\) 上对于 \(|\delta(t)|<\epsilon\) 是连续的，存在一个初值问题（原问题的摄动问题，Perturbed Problem，即在原式的基础上加上一个扰动项，假定微分方程可能有误差 \(\delta\)，或者初值有误差 \(\epsilon\)））\(z'(t)=f(t,z)+\delta(t),a\leq t\leq b,z(a)=\alpha+\epsilon\) 的唯一解 \(z(t)\) 使得对任意 \(a\leq t\leq b,|z(t)-y(t)|<k(\epsilon)\epsilon\)
那么称该初值问题为良态问题（Well-Posed Problem）
在 Lipschitz 条件下，初值问题是良态问题：
Theorem
假设 \(D=\{(t,y)|a\leq t\leq b,-\infty<y<\infty\}\)，且 \(f(t,y)\) 在 \(D\) 上连续，如果 \(f\) 在 \(D\) 上对于变量 \(y\) 满足 Lipschitz 条件，那么初值问题：
是良态问题
Euler's Method¶
欧拉方法的重要思想是，因为我们有 \(y'(t_0)\approx\frac{y(t_0+h)-y(t_0)}{h}\Rightarrow y(t_1)\approx y(t_0)+hy'(t_0)=\alpha+hf(t_0,\alpha)\)，那么同理，我们就可以得到一般方程：\(w_0=\alpha;w_{i+1}=w_i+hf(t_i,w_i),i=0,\cdots,n-1\)，我们称其为差分方程（Difference Equation）
Error Bound¶
Theorem
假设 \(f\) 是连续的，且满足 Lipschitz 条件，其中 \(L\) 是 \(D=\{(t,y)|a\leq t\leq b,-\infty<y<\infty\}\) 的 Lipschitz 常数，且存在一个常数 \(M\) 使得 \(\forall a\leq t\leq b,|y''(t)|\leq M\)。令 \(y(t)\) 为 IVP 问题 \(y'(t)=f(t,y),a\leq t\leq b,y(a)=\alpha\) 的唯一解，且 \(w_0,w_1,\cdots,w_n\) 为欧拉方法对正整数 \(n\) 产生的近似估计，那么对于 \(i=0,\cdots,n\)，有：
- 其中 \(y''(t)\) 可以在不显式地知道 \(y(t)\) 的情况下计算出来：\(y''(t)=\frac{d}{dt}y'(t)=\frac{d}{dt}f(t,y(t))=\frac{\partial}{\partial t}f(t,y(t))+\frac{\partial}{\partial y}f(t,y(t))\cdot f(t,y(t))\)
如果考虑每次计算中的舍入误差，则有：
那么我们有如下定理：
Theorem
令 \(y(t)\) 为 IVP 问题 \(y'(t)=f(t,y),a\leq t\leq b,y(a)=\alpha\) 的唯一解，且 \(w_0,w_1,\cdots,w_n\) 为上面考虑舍入误差计算方法对正整数 \(n\) 产生的近似估计，如果对 \(i=0,\cdots,n\) 有 \(|\delta_i|<\delta\)，那么对每一个 \(i\) 有：
Higher Order Taylor Methods¶
Local Truncation Error¶
我们定义：差分方法 \(w_0=\alpha,w_{i+1}=w_i+h\phi(t_i,w_i),i=0,1,\cdots,n-1\) 有局部截断误差（Local Truncation Error）\(\tau_{i+1}(h)=\frac{y_{i+1}-(y_i+h\phi(t_i,y_i))}{h}=\frac{y_{i+1}-y_i}{h}-\phi(t_i,y_i),i=0,1,\cdots,n-1\)
- 如果有 \(w_i=y_i\)，那么上面的局部截断误差就变为 \(\frac{y_{i+1}-w_{i+1}}{h}\)
对于欧拉法
对于欧拉法，它的局部截断误差为：
- 事实上，欧拉方法就可以利用泰勒展开的一阶形式来估计 \(y(t)\)，即欧拉法就是高阶泰勒方法的一阶近似
Higher Order Taylor Methods¶
\(n\) 阶的 Taylor 法：
如果 \(y\in C^{n+1}[a,b]\)，其局部截断误差为 \(O(h^{n})\)
Example
利用三阶的泰勒法，\(n=10\)，来求解 IVP 问题 \(y'=y-t^2+1,0\leq t\leq 2,y(0)=0.5\)
Answer
首先我们来求 \(f\) 的导数：
因此我们可以得到 Taylor 展开：
因此三阶的 Taylor 方法：
给定 \(n=10\)，那么 \(h=0.2,t_i=0.2i\)
代入可得 \(w_{i+1}=1.22133w_i-0.00885i^2-0.00853i+0.21867\)
Other Euler's Methods¶
Implicit Euler's Method¶
类似地，由 \(y'(t_0)=\frac{y(t_0)-y(t_0-h)}{h}\)，我们还能得到 \(\textcolor{red}{y(t_1)}\approx y(t_0)+h\textcolor{red}{y'(t_1)}=\alpha+hf(t_1,\textcolor{red}{y(t_1)})\)，那么我们就可以得到差分方程 \(w_0=\alpha,\textcolor{red}{w_{i+1}}=w_i+hf(t+1,\textcolor{red}{w_{i+1}}),i=0,\cdots,n-1\)
通常 \(w_{i+1}\) 需要迭代求解，需要有一个显式的方法给的初值
- 隐式欧拉法的局部截断误差为 \(\tau_{i+1}=\frac{y_{i+1}-w_{i+1}}{h}=-\frac{h}{2}y''(\xi_i)=O(h)\)
Trapezoidal Method¶
梯形法的基本思想是用 \(f(t_i,y_i)\) 和 \(f(t_{i+1},y_{i+1})\) 的平均值来代替 \(f(t,y)\)，即：
- 梯形法的局部截断误差为 \(O(h^2)\)，然而，隐式方程必须迭代求解
Double-Step Method¶
双步法相较于之前的方法，需要两个初始值，即 \(w_0\) 和 \(w_1\)，然后用这两个初始值来计算 \(w_2\)，再用 \(w_1\) 和 \(w_2\) 来计算 \(w_3\)，以此类推
- 如果我们有假设 \(w_{i-1}=y_{i-1},w_i=y_i\)，那么局部截断误差为 \(O(h^2)\)
以上四种欧拉方法的对比如下：
Runge-Kutta Methods¶
Runge-Kutta 方法是一种具有高阶局部截断误差的单步方法，且无需计算 \(f\) 的导数

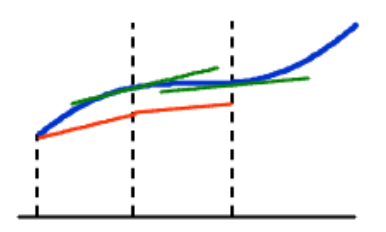

Runge-Kutta 方法的整体思路是在这个单步方法中，我们考虑一条在点 \((t_i,w_i),(t_{i+1},w_{i+1})\) 之间的线段的斜率。我们可以通过找到更好的斜率来改善结果
对于欧拉法我们有：
我们将其进一步泛化：
对此我们需要找到合理的 \(\lambda_1,\lambda_2,p\)，使得该方法的局部阶段误差的阶数为 2
寻找 \(\lambda_1,\lambda_2,p\)
- 写出 \(K_2\) 在 \((t_i,y_i)\) 上的泰勒展开式：
- 将 \(K_2\) 代入第一个公式当中：
- 找到 \(\lambda_1,\lambda_2,p\) 使得上面的公式的局部截断误差为 \(\tau_{i+1}=(y_{i+1}-w_{i+1})/h=O(h^2)\)，即：
可以解得 \(\lambda_1+\lambda_2=1,\lambda_2 p=\frac{1}{2}\)
我们可以看到，有无穷多个解，而由这两个方程得到的一系列方法被称为2 阶 Runge-Kutta 法（Runge-Kutta Method of Order 2）
- 事实上欧拉法就是 2 阶 Runge-Kutta 法的一种特殊情况， 即 \(\lambda_1=\lambda_2=\frac{1}{2},p=1\)
Runge-Kutta 法有更高阶的形式：
其中最常用的是经典的四阶 Runge-Kutta 法：
Tip
-

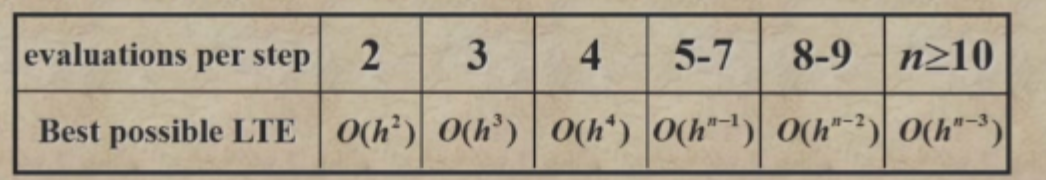

在使用 Runge-Kutta 法时，主要的计算量在于求解 \(f\)。Butcher 已经建立了每步求解次数与局部截断误差（LTE）阶数之间的关系：
-
因为 Runge-Kutta 法是基于泰勒展开式的，所以 \(y\) 不得不足够平滑，以获取在高阶方法下的更高的精度。通常低阶方法相比高阶方法会采用更小的步幅
Multistep Methods¶
思路：使用 \(y,y'\) 在多个网格点（Mesh Points）上的线性组合，以得到更好的近似值 \(y(t_{i+1})\)
具体方法：从积分中获取。在 \([t_i,t_{i+1}]\) 上对 \(y'(t)=f(t,y)\) 进行积分，得到：
关键是近似计算积分。不同的近似方法会得到不同的差分方程
Adams-Bashforth Explicit m-step Technique¶
使用牛顿后向差分公式，在 \((t_i, f_i), (t_{i-1}, f_{i-1}), \dots, (t_{i+1-m}, f_{i+1-m})\) 上对 \(f\) 进行插值，并得到 \(P_{m-1}(t)\)。或者令 \(t = t_i + sh, s \in [0, 1]\)，我们有：
最后得到显式公式: \(w_{i+1} = w_i + h \int_0^1 P_{m-1}(t_i + sh) ds\)
对于多步法来说，其局部截断误差为：
其中 \(i = m-1, m, \dots, n-1\)
Example
请求出 Adams-Bashforth 2 步显式法
Answer
使用牛顿后向差分公式，在 \((t_i, f_i), (t_{i-1}, f_{i-1})\) 上对 \(f\) 插值：
得到 \(w_{i+1} = w_i + h \int_0^1 [f_i + s(f_i - f_{i-1})]ds = w_i + \frac{h}{2}(3f_i - f_{i-1})\)
局部截断误差为：
Tip
一般来说，对于 \(\tau = A_m h^m y^{(m+1)}(\xi_i)\)，\(A_m\) 和系数 \(f_i, f_{i-1}, f_{i+1-m}\) 能从表格中找到：
| \(m\) | \(f_i\) | \(f_{i-1}\) | \(f_{i-2}\) | \(f_{i-3}\) |
|---|---|---|---|---|
| \(1\) | \(1\) | \(-\) | \(-\) | \(-\) |
| \(2\) | \(\frac{3}{2}\) | \(-\frac{1}{2}\) | \(-\) | \(-\) |
| \(3\) | \(\frac{23}{12}\) | \(-\frac{4}{3}\) | \(\frac{5}{12}\) | \(-\) |
| \(4\) | \(\frac{55}{24}\) | \(-\frac{59}{24}\) | \(\frac{37}{24}\) | \(-\frac{3}{8}\) |
- Adams-Bashforth 4 步显式法： \(w_{i+1} = w_i + \frac{5}{24}(55f_i - 59f_{i-1} + 37f_{i-2} - 9f_{i-3})\)
Adams-Moulton Implicit m-step Technique¶

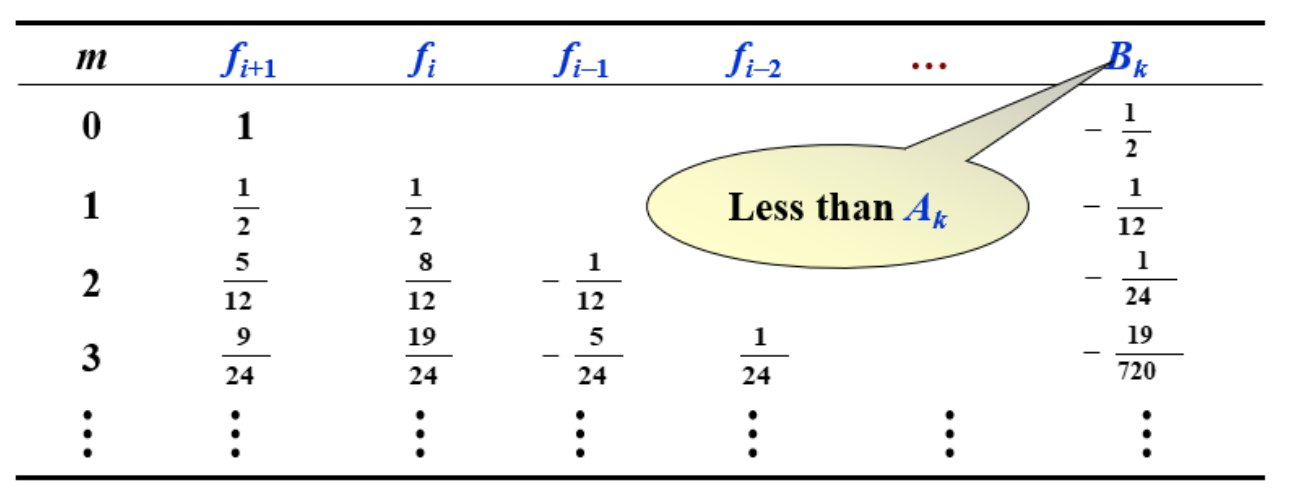

使用牛顿向前差分公式，在 \((t_{i+1}, f_{i+1}), (t_i, f_i), \dots, (t_{i+1-m}, f_{i+1-m})\) 上对 \(f\) 进行插值，并得到 \(P_m(t)\)。 类似的，我们可以得到一组 \(\tau_{i+1} = B_m h^{m+1} y^{(m+2)}(\xi_i)\) 的隐式公式
- Adams-Moulton 3 步隐式法： \(w_{i+1} = w_i + \frac{h}{24}(9f_{i+1} + 19f_i - 5f_{i-1} + f_{i-2})\)
Adams Predictor-Corrector System¶
- 用 Runge-Kutta 法计算前 \(m\) 个初始值
- 用 Adams-Bashforth 显式法进行预测
- 用 Adams-Moulton 隐式法进行纠正
- 对于上述步骤用到的三个公式，它们的局部截断误差的阶数必须相同。
- 最受欢迎的系统是将 4 阶 Adams-Bashforth 法作为预测器，将 1 次迭代下的 Adams-Moulton 法作为纠正器，而起始值通过 4 阶 Runge-Kutta 法获得
Derive from Taylor Expansion¶
思路：扩展在关于 \(t_i\) 的泰勒级数里的 \(y_{i-1}, \dots, y_{i+1-m}\) 和 \(f_{i+1}, f_{i-1}, \dots, f_{i+1-m}\)，并让 \(h^k\) 的系数相等，以获得 \(a_0, \dots, a_{m-1}\) 和 \(b_0, \dots, b_m\)
Example
请求出形如以下形式的 4 阶公式：
Answer
在 \(t_i\) 处扩展 \(y_{i-1}, y_{i-2}, f_i, f_{i-1}, f_{i-2}, f_i, 3\) 和 \(y(t_{i+1})\)
假设 \(w_i = y_i\) 的情况下，\(\tau_{i+1} = \frac{y_{i+1} - w_{i+1}}{h} = O(h^4)\)
\(y(t_{i+1}) = y_i + hy_i' + \frac{1}{2}h^2y_i'' + \frac{1}{6}h^3y_i''' + \frac{1}{24}h^4y_i^{(4)} + O(h^5)\) 有 5 个方程，7 个未知量
- 令 \(a_0 = a_1 = 0 \rightarrow\) Adams-Bashforth 显式法
- 用 \(f_{i+1}\) 替换 \(f_i\), \(f_{i-1}\). 并令 \(a_0 = a_1 = 0 \rightarrow\) Adams-Bashforth 隐式法
-
用 \(w_{i-3}\) 替换 \(f_{i-3}\)，我们能得到另一组阶数为 4 的方法，包括了显式 Milne 法：
\[ w_{i+1} = w_{i-3} + \frac{4h}{3}(2f_i - f_{i-1} + 2f_{i-2}) \]- 其截断误差为 \(\frac{14}{45}h^4y^{(5)}(\xi_i), \xi_i \in (t_{i-3}, t_{i+1})\)
-
令 \(a_0 = 0, a_1 = 1 \rightarrow\) Simpson 隐式法
\[ w_{i+1} = w_{i-1} + \frac{h}{3}(f_{i+1} + 4f_i + f_{i-1}) \]- 其截断误差为 \(-\frac{h^4}{90}y^{(5)}(\xi_i), \xi_i \in (t_{i-1}, t_{i+1})\)
Higher-Order Equations and Systems of Differential Equations¶
\(m\)-th Order System of 1st-order IVP¶
初始条件为：\(u_1(a) = \alpha_1, u_2(a) = \alpha_2, \dots, u_m(a) = \alpha_m\)
令 \(\mathbf{y} = \begin{bmatrix} u_1 \\ \vdots \\ u_m \end{bmatrix}, \mathbf{f} = \begin{bmatrix} f_1 \\ \vdots \\ f_m \end{bmatrix}, \mathbf{\alpha} = \begin{bmatrix} \alpha_1 \\ \vdots \\ \alpha_m \end{bmatrix}\)，可以得到：
Higher-order Differential Equation¶
思路：将高阶的微分方程归约到一个 1 阶的微分方程组
令 \(u_1(t)=y(t),u_2(t)=y'(t),...,u_m(t)=y^{(m-1)}(t)\)，得到：
初始条件为 \(u_1(a) = \alpha_1, u_2(a) = \alpha_2, \dots, u_m(a) = \alpha_m\)
Example
使用欧拉法求解以下 IVP (\(h=0.1\))：
令 \(u_1(t) = y(t), u_2(t) = y'(t)\)，得到：
初始条件为 \(u_1(0) = 0, u_2(0) = -0.5\)
根据：
计算可得：
- 精确解为: \(y(t) = \frac{t^3e^t}{6} - te^t + 2e^t - 1.5t - 2\)
Stability¶
当局部截断误差为 \(\tau_i(h)\) 的一步微分方程法满足下面的条件时，我们认为它和近似得到的微分方程是一致的（Consistent）：
对于多步法，还要求对于 \(i=1, 2, \dots, m-1\)，有 \(\lim\limits_{h \to 0} |w_i - y_i| = 0\)
当满足下面的条件时，我们认为一步微分方程法关于近似得到的微分方程收敛（Convergent）:

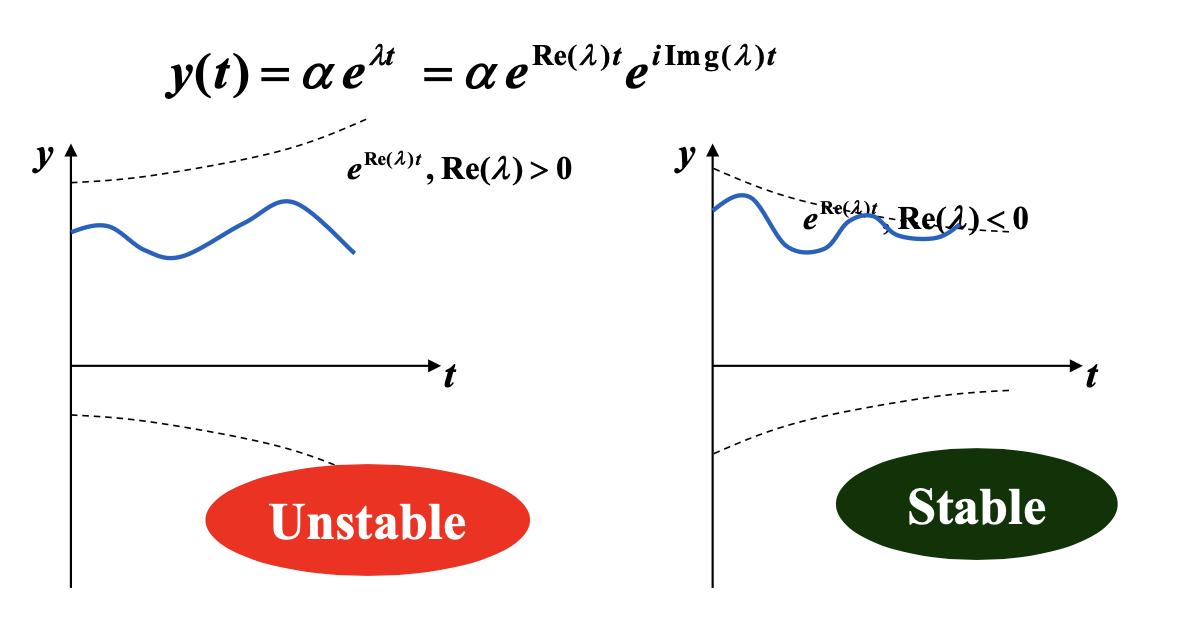

将某个方法用在一个简单的检验方程（Test Equation）上： \(y' = \lambda y, y(0) = \alpha\)，其中 \(\text{Re}(\lambda) < 0\)。假设摄入误差仅在初始点被引入。如果这个初始误差在特定步幅 \(h\) 上被缩小的话，那么该方法关于 \(H = \lambda h\) 是绝对稳定的（Absolutely Stable）。所有 \(H\) 构成的集合称为绝对稳定性区域（The Region of Absolute Stability）。 当 \(A\) 的绝对稳定性区域大于 \(B\) 时，称法 \(A\) 比法 \(B\) 更稳定
Example
Examples
考虑欧拉显式法 \(w_{i+1} = w_i + h f_i\)
\(w_{i+1} = w_i + h \lambda w_i = \alpha(1 + H)^{i+1}\)
\(\alpha^* = \alpha + \epsilon \Rightarrow w_{i+1}^* = \alpha^*(1 + H)^{i+1} \Rightarrow \epsilon_{i+1} = w_{i+1}^* - w_{i+1} = (1 + H)^{i+1} \epsilon\)

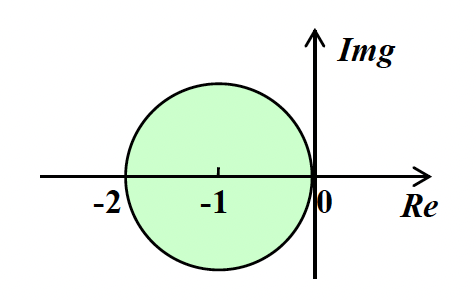

因此要保证误差减小，必须满足 \(|1 + H| < 1\)
考虑欧拉隐式法 \(w_{i+1} = w_i + h f_{i+1}\)
\(w_{i+1} = \left(\frac{1}{1-H}\right) w_i \Rightarrow \epsilon_{i+1} = \left(\frac{1}{1-H}\right)^{i+1} \epsilon\)

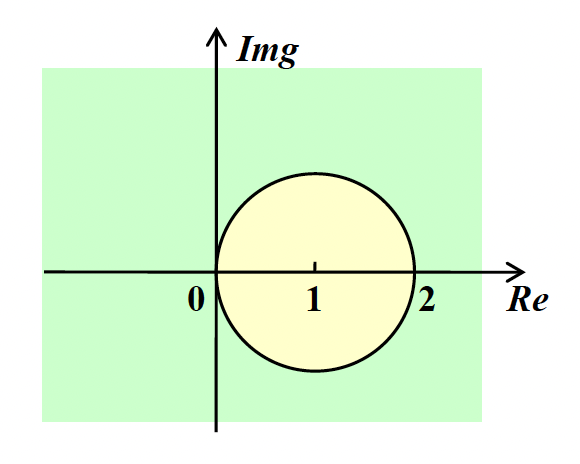

因此要保证误差减小，必须满足 \(\left|\frac{1}{1-H}\right| > 1\)
- 它是无条件稳定的（Unconditionally Stable）
考虑 2 阶 Runge-Kutta 隐式法:
可以得到 \(K_1 = \frac{\lambda w_i}{1 - \frac{\lambda h}{2}} \Rightarrow w_{i+1} = \left(\frac{2 + H}{2 - H}\right) w_i \Rightarrow \left|\frac{2 + H}{2 - H}\right| < 1\)
- 它是无条件稳定的（Unconditionally Stable）

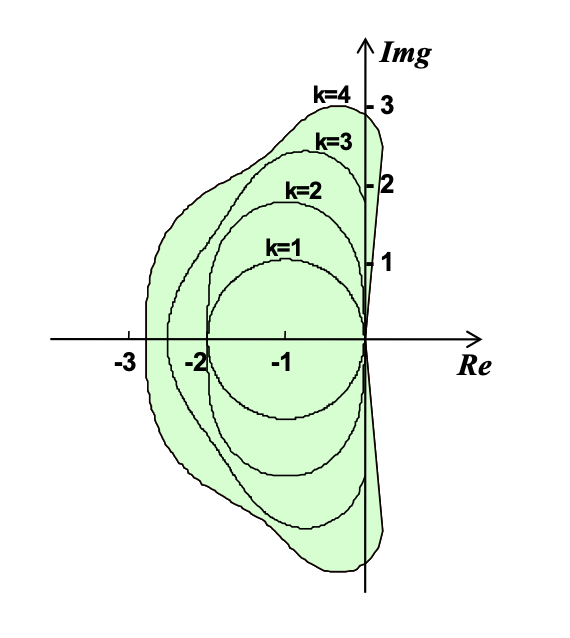

考虑 4 阶 Runge-Kutta 显式法:
考虑以下 IVP 组：
如何选择步幅 \(h\), 以保证应用欧拉显式法之后的稳定性？
Answer
唯一解为：
矩阵 \(\begin{bmatrix} 9 & 24 \\ -24 & 51 \end{bmatrix}\) 的特征值为 \(\lambda_1 = -3\), \(\lambda_2 = -39\)
