Chapter 7 : 信道模型¶
约 1390 个字 17 张图片 预计阅读时间 7 分钟
Introduction
研究信道容量对于通信有及其重要的意义：
- 通信的数学理论：功率和带宽等通信资源的效用极限
- 随机编码、联合译码、注水法则等重要思想
- 具体通信体制（CDMA/OFDM/MIMO）的理论基础
信息论中的信道模型是对实际物理信道的一个数学抽象，实际物理信道：噪声信道、干扰信道、无线衰落信道、存储信道等等。实际物理信道类型很多，建立信道的数学模型非常重要
信道的抽象数学模型¶
信道传输过程可以抽象为输入量（随机过程）\(X\) 经过输入/输出统计关系（信道）变为输出量（随机过程）\(Y\) 的过程，即 \(\{\mathcal{X};p(y|x);\mathcal{Y}\}\)
- 离散无记忆信道：\(p_N(y^N|x^N)=\prod_{n=1}^Np(y_n|x_n),\forall N\)
- 平稳信道：\(p(y_n=j|x_n=k)=p(y_m=j|x_m=k),\forall m,n\)
信道的分类¶
- 按输入/输出信道在幅度和时间上取值
- 幅度离散，时间离散信道
- 幅度连续，时间离散信道
- 幅度连续，时间连续信道
- 幅度离散，时间连续信道
- 按输入/输出之间的记忆性
- 有记忆信道
- 无记忆信道
- 按输入/输出之间关系的确定性
- 确定信道
- 随机信道
信道容量¶
信道容量为输出序列对不同输入序列所提供的最大互信息：
\[
C=\lim\limits_{n\rightarrow\infty}\frac{1}{n}\max\limits_{Q(x^n)}I(X_1X_2\cdots X_n;Y_1Y_2\cdots Y_n)
\]
- 这个式子表示平均每次利用信道，在输入和输出符号之间所能相互提供的互信息的最大值的极限
- 该信道容量定义对所有形式信道均成立
离散无记忆信道容量¶
对于离散无记忆信道（DMC）：
\[
I(X_1X_2\cdots X_n;Y_1Y_2\cdots Y_n)\leq\sum\limits_{n=1}^NI(X_n;Y_n)
\]
其中等号在输入为独立随机序列时达到
Proof
\[
\begin{aligned}
H(\pmb{Y})&=H(Y_1,Y_2,\cdots,Y_n)\\
&=H(Y_1)+H(Y_2|Y_1)+\cdots+H(Y_n|Y_1,Y_2,\cdots,Y_{n-1})\\
&\leq\sum\limits_{i=1}^nH(Y_i)\\
H(\pmb{Y}|\pmb{X})&=-E\{\log p(y^n|x^n)\}=-E\bigg\{\log\prod\limits_{i=1}^np(y_i|x_i)\bigg\}\\
&=-\sum\limits_{i=1}^nE\{\log p(y_i|x_i)\}=\sum\limits_{i=1}^nH(Y_i|X_i)\\
\therefore I(\pmb{X};\pmb{Y})&=H(\pmb{Y})-H(\pmb{Y}|\pmb{X})\\
&\leq\sum\limits_{i=1}^n\{H(Y_i)-H(Y_i|X_i)\}=\sum\limits_{i=1}^nI(X_i;Y_i)
\end{aligned}
\]
等号在输出 Y 为独立分布时成立。当 X 独立分布时，Y 也独立分布
因此：
\[
C=\lim\limits_{n\rightarrow\infty}\frac{1}{n}\max\limits_{Q(x^n)}I(X_1X_2\cdots X_n;Y_1Y_2\cdots Y_n)=\max\limits_{\{Q_k\}}I(X;Y)
\]
Example
\[
\begin{aligned}
H(X|Y)&=0\\
I(X;Y)&=H(X)\\
C&=\max\limits_{\{Q_k\}}I(X;Y)=\max\limits_{\{Q_k\}}H(X)=\log M\text{ bit}
\end{aligned}
\]
\[
\begin{aligned}
H(X|Y)&=0\\
I(X;Y)&=H(X)\\
C&=\max\limits_{\{Q_k\}}I(X;Y)=\max\limits_{\{Q_k\}}H(X)=\log M\text{ bit}
\end{aligned}
\]
\[
\begin{aligned}
p(y_j|x_i)&=0\text{ or }1\\
I(X;Y)&=H(Y)-H(Y|X)=H(Y)\\
C&=\max\limits_{\{Q_k\}}I(X;Y)=\max\limits_{\{Q_k\}}H(Y)=\log m\text{ bit}
\end{aligned}
\]
\[
\begin{aligned}
p(y_j|x_i)&=p(y_j)\\
p(x_i|y_j)&=p(x_i)\\
H(X|Y)&=H(X)\\
I(X;Y)&=H(X)-H(X|Y)=0\\
C&\equiv 0
\end{aligned}
\]
\[
\begin{aligned}
I(X;Y)&=H(Y)-H(Y|X)=H(Y)-1\\
C&=\max\limits_{\{Q_k\}}I(X;Y)=\max\limits_{\{Q_k\}}H(Y)-1\\

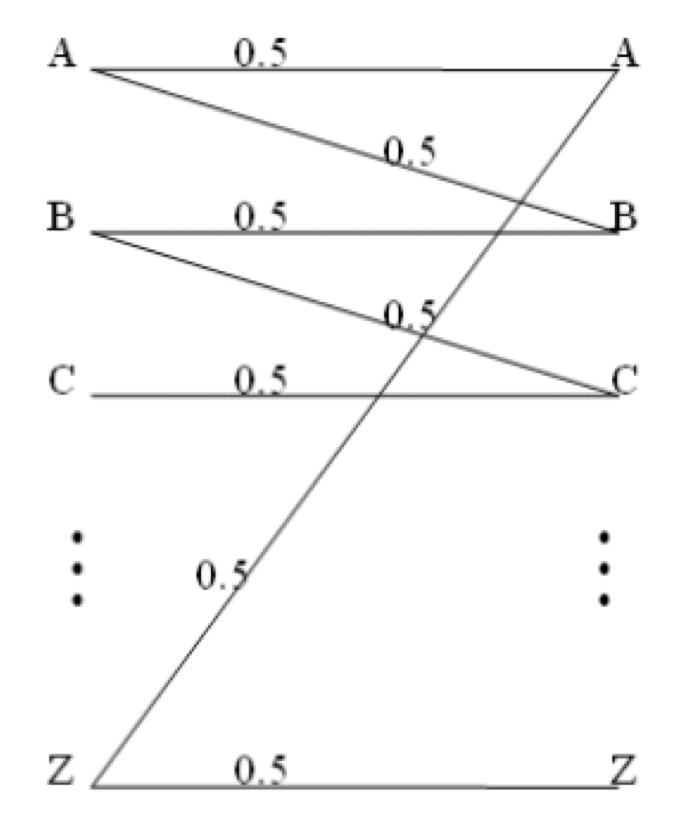

&\leq\log 26-1=\log 13
\end{aligned}
\]
\[
\begin{aligned}
I(X;Y)&=H(Y)-H(Y|X)\\
&=H(Y)-\sum\limits_{x}p(x)H(Y|X=x)\\
&=H(Y)-\sum\limits_{x}p(x)H(p)\\
&=H(Y)-H(p)\\
&\leq 1-H(p)
\end{aligned}
\]
当输入取等概分布时，输出 Y 也是等概分布，故等号可以成立；特殊情况：\(p=1, 0, \frac{1}{2}\)
\[
\begin{aligned}
C&=\max\limits_{\{Q_k\}}I(X;Y)\\
&=\max\limits_{\{Q_k\}}\{H(Y)-H(Y|X)\}\\
&=\max\limits_{\{Q_k\}}H(Y)-H(p)\\
H(Y)&=H(q(1-p),p,(1-q)(1-p))\\
&=H(p)+(1-p)H(q)\\
\therefore C&=\max\limits_{\{Q_k\}}H(Y)-H(p)\\
&=\max\limits_{q}(1-p)H(q)\\
&=1-p
\end{aligned}
\]
当输入取等概分布时，等号成立
- BSC 和 BEC 的容量比较和启示：
信道的组合¶

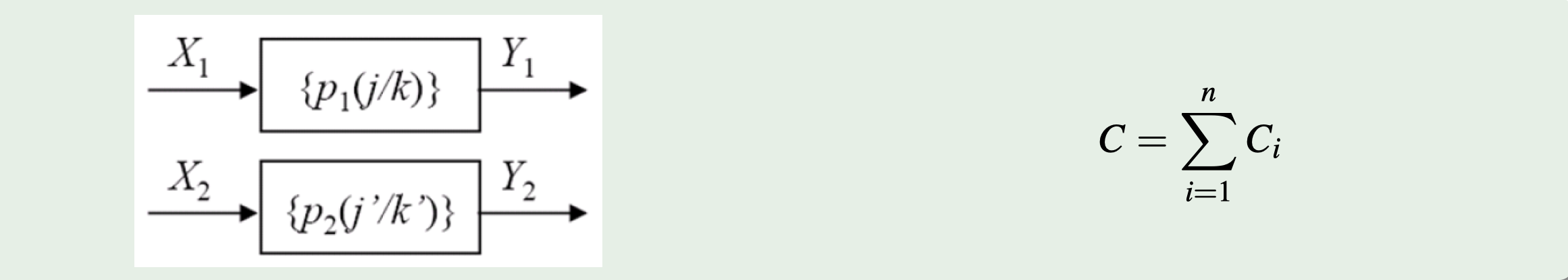

平行信道（积信道）¶
\[
\begin{aligned}
p(jj'|kk')&=p_1(j|k)p_2(j'|k')\\
I(X_1X_2;Y_1Y_2)&=H(Y_1Y_2)-H(Y_1Y_2|X_1X_2)\\
&\leq H(Y_1)+H(Y_2)-H(Y_1|X_1)-H(Y_2|X_2)\\
&=I(X_1;Y_1)+I(X_2;Y_2)\\
\end{aligned}
\]
等号成立的条件是各个子信道分别独立

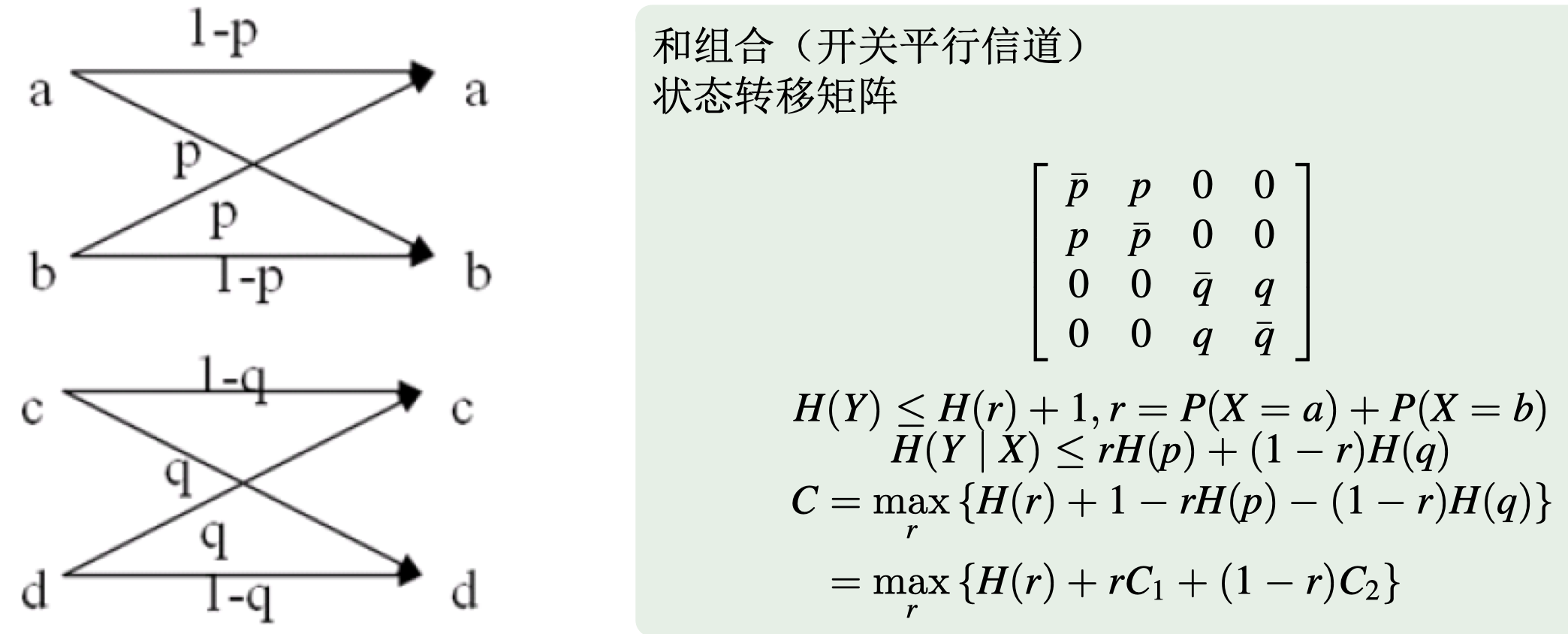

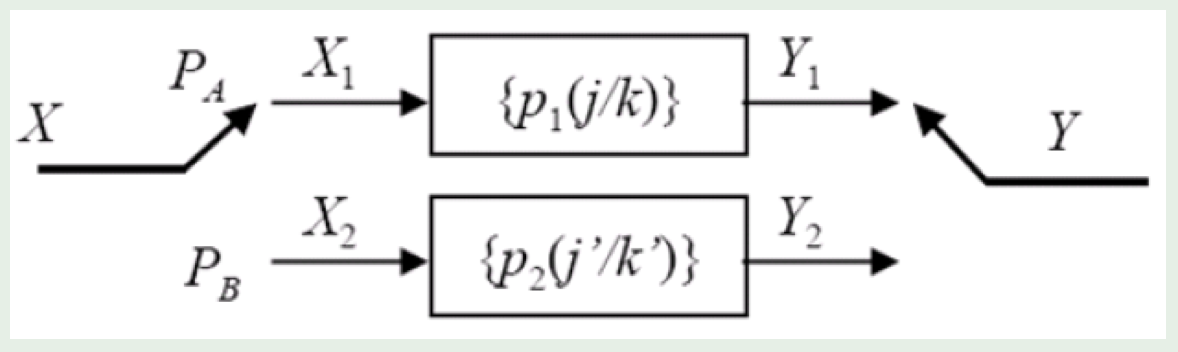

开关信道（和信道）¶
\[
\begin{aligned}
p(j|k)=\begin{cases}
p_1(j|k) & k\in\mathcal{X}_1,j\in\mathcal{Y}_1\\
p_2(j|k) & k\in\mathcal{X}_2,j\in\mathcal{Y}_2\\
0 & \text{otherwise}
\end{cases}\quad&,Q_k=\begin{cases}
P_AQ_k^1 & k\in\mathcal{X}_1\\
P_BQ_k^2 & k\in\mathcal{X}_2
\end{cases}\\
I(X;Y)=P_AI(X_1;Y_1)&+P_BI(X_2;Y_2)+H(P_A,P_B)\\
C=\max\limits_{\{P_A,Q_k^1,Q_k^2\}}I(X;Y)&=\max\limits_{P_A}\{P_AC_1+P_BC_2+H(P_A,P_B)\}\\
&=\max\limits_{P_A}\{P_AC_1+P_BC_2-P_A\log P_A-P_B\log P_B\}\\
\frac{\partial C}{\partial P_A}&=C_1-\log P_A-1=\lambda\\
\therefore P_A=2^{C_1-\lambda}&,P_B=2^{C_2-\lambda}\\
C=(C_12^{C_1-\lambda}+C_2^{C_2-\lambda}&-(C_1-\lambda)2^{C_1-\lambda}-C_2^{C_2-\lambda})=\lambda(2^{C_1-\lambda}+2^{C_2-\lambda})=\lambda\\
\therefore C=\log[2^{C_1}+2^{C_2}]&,P_A=2^{C_1-C},P_B=2^{C_2-C}\\
\end{aligned}
\]

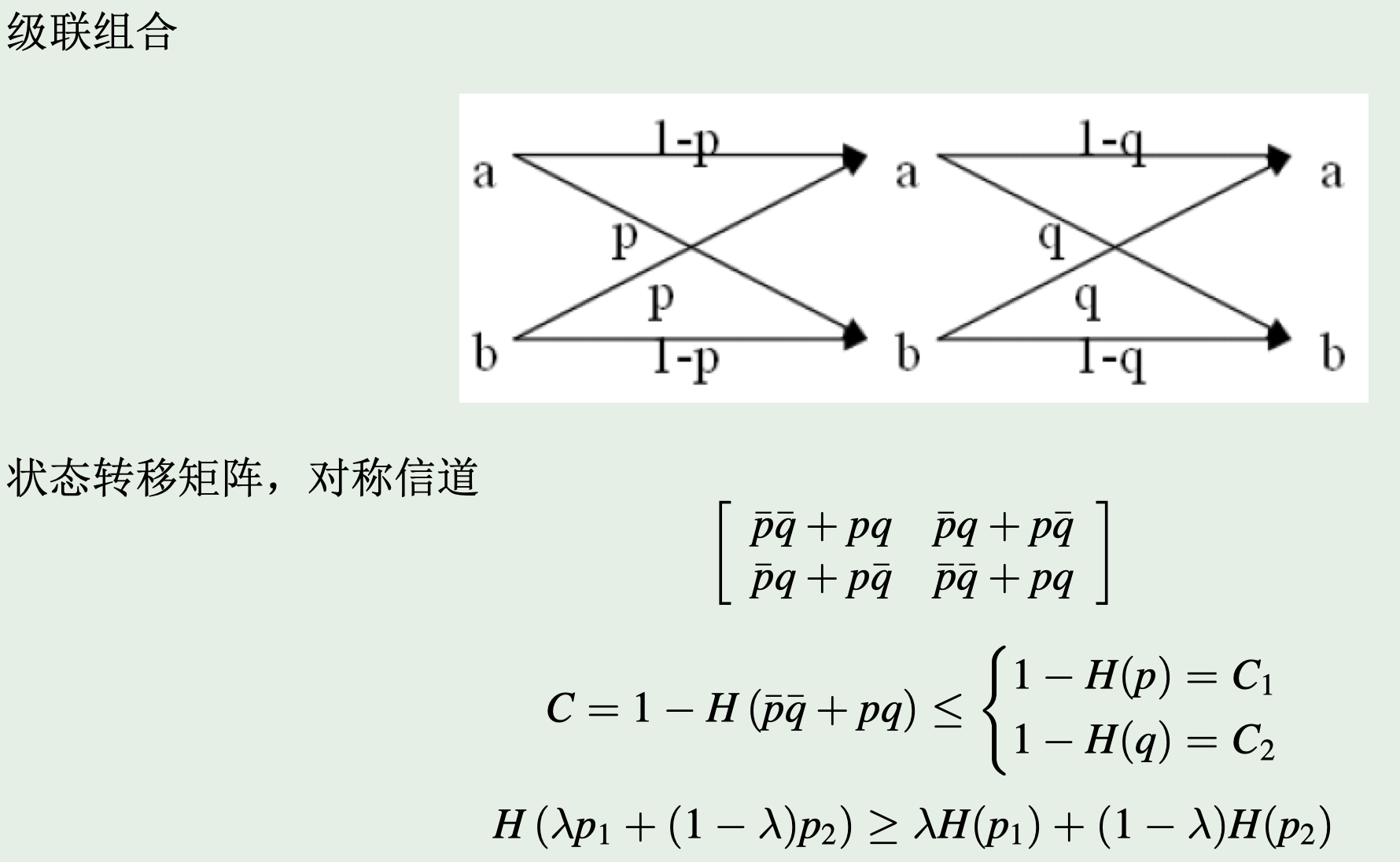

级联信道¶
\[
\begin{aligned}
I(X;Y)\geq I(X;Z)\\
I(Y;Z)\geq I(X;Z)\\
C\leq\min\{C_1,C_2\}\\
\end{aligned}
\]

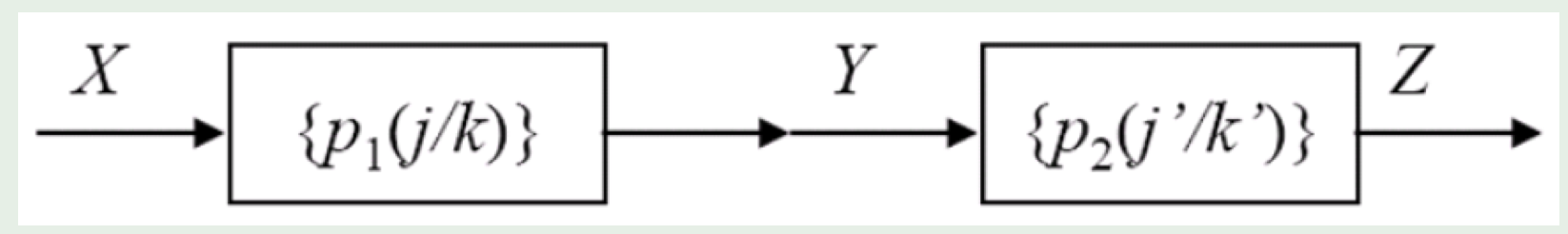

两个信道的组合
假设我们有如下两个信道：
1 | |
