为什么需要不等长编码？

举一个例子：

假设一个无记忆信源 \(\{a_1,a_2,a_3\}\)，概率密度为\(\{0.5,0.25,0.25\}\)，\(H(U)=1.5\text{ bit}\)

  • 如果用等长编码, 则 L 很大时才能达到最佳编码的效率
  • 如果用不等长编码,将 \(\{a_1,a_2,a_3\}\) 分别编码成 \(\{1,00,01\}\)，译码器在收到 1 时，译码成 \(a_1\)，收到 00 时译码成 \(a_2\)，01 时译码成 \(a_3\)，比如：
  • \(10001100001101\stackrel{译}{\Rightarrow}1,00,01,1,00,00,1,1,01=a_1a_2a_3a_1a_2a_2a_1a_1a_3\)，平均码字长度为 \(\overline{n}=\sum\limits_{k=1}^Kp_kn_k=1.5\text{ bit}\)

DMS 的不等长编码

一个好的不等长编码应该满足以下条件：

  • 唯一可译性
  • 即时可译性

唯一可译性

  • 非奇异性：\(x_i\neq x_j\Rightarrow C(x_i)\neq C(x_j)\)
  • 码扩展：\(C^*(x_1x_2\cdots x_n)=C(x_1)C(x_2)\cdots C(x_n)\)

如果码的任意扩展都是非奇异的, 则称码是唯一可译的

Example

上面的码 A 和码 B 都不是唯一可译的，因为对于 A 来说如果收到 10，可以是 \(a_4\)，也可以是 \(a_3a_2\)，也可以是 \(a_3a_1\)；对于 B 来说如果收到 11，可以是 \(a_4\) 也可以是 \(a_2a_2\)

码 C 和码 D 是唯一可译的

Sardinas & Petterson 判据

判据：一个码是唯一可译码的充分必要条件是除 \(S_0\) 外没有任何一个后缀分解集中包含码字

  • 如果 \(S_1=\phi\) 则该码是即时可译并且唯一可译的
  • 如果 \(S_n=\phi,n\geq 1\)，则该码是唯一可译，且译码延时有限

Example

可以看到，上面的这个码的后缀分解集中包含码字，因此不是唯一可译的

异字头码

如果一个码中没有任何一个码字是其它码字的前缀, 则称该码是异字头码, 即 \(S_1=\phi\)

异字头码的树形表示：所有码字只出现在叶结点上

Kraft 不等式

存在长度为 \(n_1,n_2,\cdots,n_K\) 的 D 元异字头码的充要条件为：\(\sum\limits_{k=1}^KD^{-n_k}\leq 1\)

Proof

设 \(n_1<n_2<\cdots<n_k\)，可将异字头码的所有码字放置在码树的叶节点上，每放置一个长为 \(n_k\) 的码字，相当于砍掉其下生长的子树的共 \(D^{n_K−n_k}\) 个叶节点。为了保证放置过程可行，必须：

\[ \sum\limits_{n_k=1}^{n_K}D^{n_K-n_k}\leq D^{n_K} \Rightarrow \sum\limits_{n_k=1}^{n_K}D^{-n_k}\leq 1 \]

可将所有码字依次放置在码树的叶节点上, 方法如下：

对长为 \(n_k\) 的码字在第 \(n_k\) 层任选一个可用的叶节点，砍掉其下生长的子树，相当于砍掉第 \(n_K\) 叶节点的 \(\frac{1}{D_{n_k}}\)，如果 \(\sum\limits_{n_k=1}^{n_K}D^{−n_k}\leq 1\)，则上述放置过程一直可以进行下去，即可以构成一个异字头码

  • 任意唯一可译码必然满足 Kraft 不等式，即唯一可译码 \(\Rightarrow\) Kraft 不等式成立 \(\Rightarrow\) 存在一个同样长度的异字头码
Proof
\[ \begin{aligned} (\sum\limits_{k=1}^KD^{-n_k})^r&=(\sum\limits_{k_1=1}^KD^{-n_{k_1}})(\sum\limits_{k_2=1}^KD^{-n_{k_2}})\cdots(\sum\limits_{k_r=1}^KD^{-n_{k_r}})\\ &=\sum\limits_{k_1=1}^K\sum\limits_{k_2=1}^K\cdots\sum\limits_{k_r=1}^KD^{-n_{k_1}-n_{k_2}-\cdots-n_{k_r}}\\ &=\sum\limits_{i=1}^{rn_{\max}}A_iD^{-i} \end{aligned} \]

由唯一可译性我们有 \(A_i\leq D^i\)，那么：

\[ \sum\limits_{k=1}^KD^{-n_k}\leq (\sum\limits_{i=1}^{rn_{\max}}1)^{\frac{1}{r}}\leq (rn_{\max})^{\frac{1}{r}}=2^{\frac{1}{r}\log_2(rn_{\max})}\stackrel{r\rightarrow\infty}{\rightarrow} 1 \]

不等长编码定理

任何一个唯一可译码的平均码字长度必须满足 \(\overline{n}\geq\frac{H(U)}{\log D}\)，同时一定存在一个 D 元唯一可译码, 其平均长度满足 \(\overline{n}\leq\frac{H(U)}{\log D}+1\)

Proof

（1）

\[ \begin{aligned} H(U)-\overline{n}\log D&=-\sum\limits_{k=1}^K(p_k\log p_k+p_kn_k\log D)\\ &=\sum\limits_{k=1}^Kp_k\log\frac{D^{-n_k}}{p_k}\leq \sum\limits_{k=1}^Kp_k(\frac{D^{-n_k}}{p_k}-1)\\ &=\sum\limits_{k=1}^KD^{-n_k}-1\leq 0\\ \end{aligned} \]

当且仅当 \(D^{-n_k}=p_k\) 时，等式成立

（2）选择唯一的 \(n_k\)，使得 \(D^{-n_k}\leq p_k\leq D^{-(n_k-1)}\)

对左边不等式两侧求和，得 \(\sum\limits_{k=1}^K D^{-n_k}\leq\sum\limits_{k=1}^K p_k=1\)

因此，存在长度为 \(n_k\) 的异字头码

对右侧不等式取对数，并求期望值，得：

\[ \begin{aligned} \sum\limits_{k=1}^K p_k\log p_k&<-\sum\limits_{k=1}^K p_k(n_k-1)\log D\\ \therefore H(U)&>(\overline{n}-1)\log D,\overline{n}<\frac{H(U)}{\log D}+1\\ \end{aligned} \]

不等长编码定理也有扩展，对于长为 \(L\) 的平稳信源 \(U^L\)，有：

\[ \begin{aligned} \frac{H(U^L)}{\log D}&\leq\overline{n}(U^L)\leq\frac{H(U^L)}{\log D}+1\\ \Rightarrow \frac{H(U^L)}{L\log D}&\leq\overline{n}=\frac{\overline{n}(U^L)}{L}\leq\frac{H(U^L)}{L\log D}+\frac{1}{L}\\ \Rightarrow \overline{n}&\stackrel{r\rightarrow\infty}{\rightarrow}\frac{H(U)}{\log D} \end{aligned} \]

编码速率：\(R\stackrel{\Delta}{=}\overline{n}\log D\)，则 \(R\stackrel{L\rightarrow\infty}{\rightarrow}H(U)\)

编码效率：\(\eta=\frac{H(U)}{R}\)

Huffman 编码（最佳不等长编码）

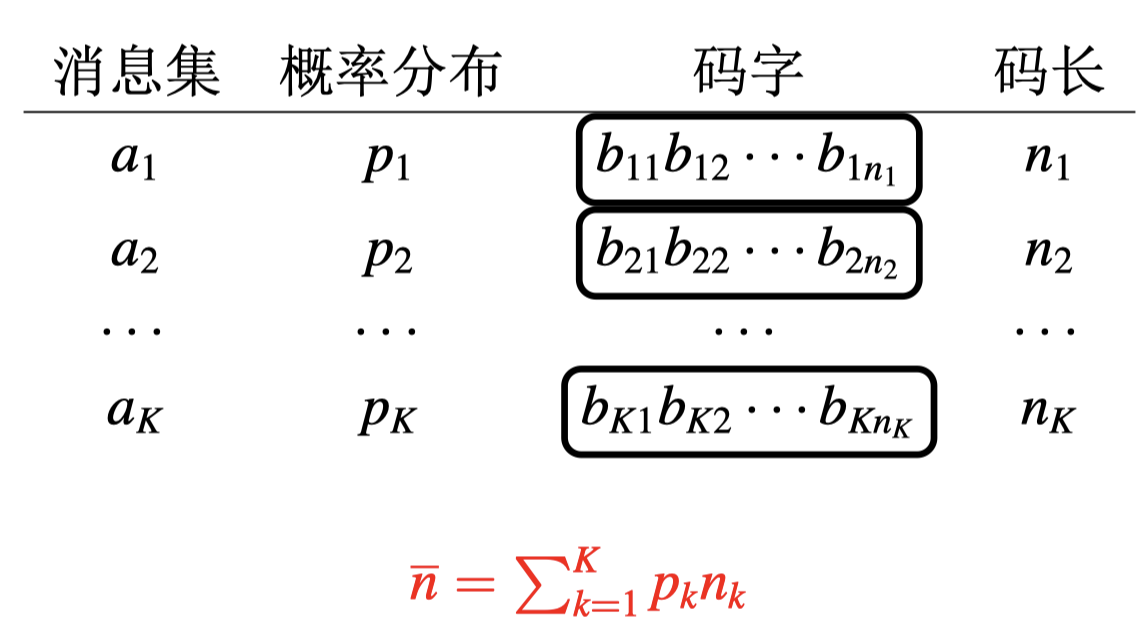

最佳不等长编码：给定信源分布，在平均码长最短的意义上最佳

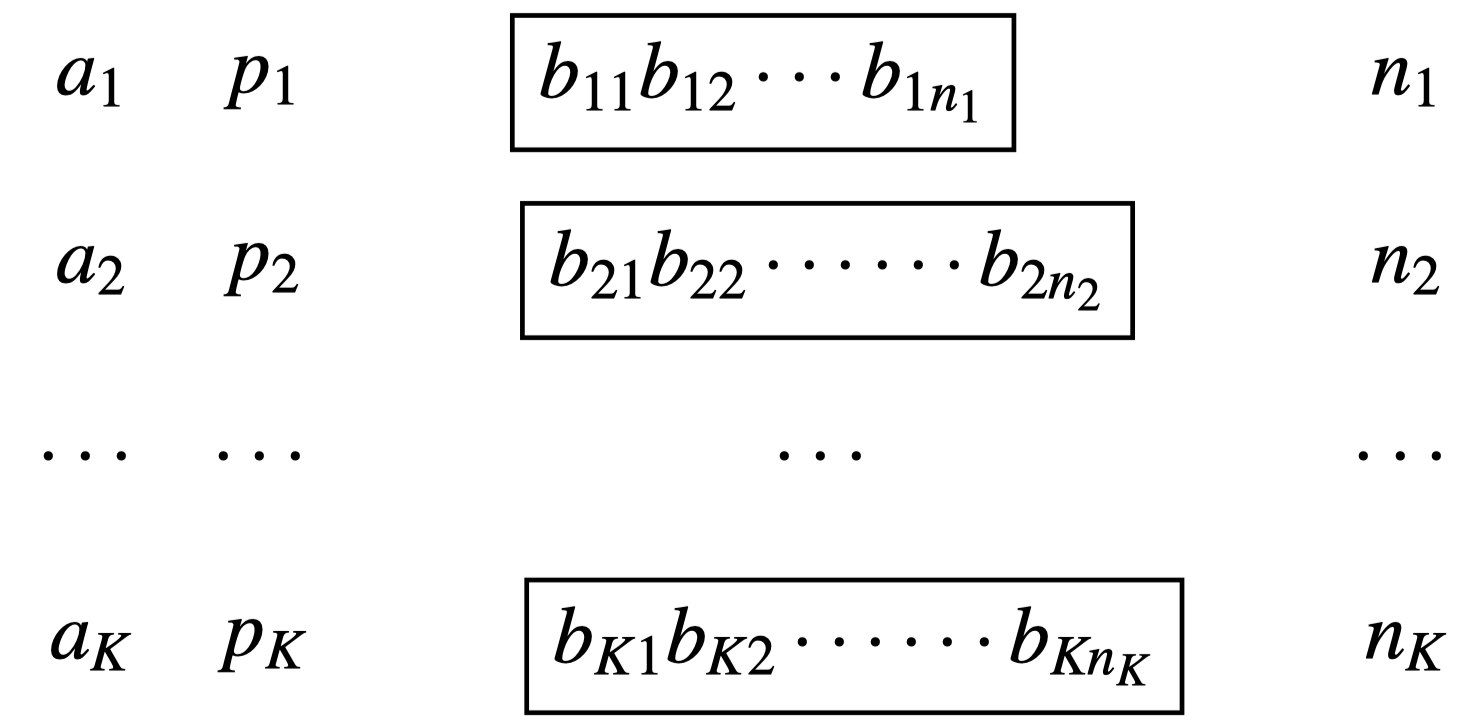

二元最佳码：给定信源分布，其最佳二元编码必然满足：

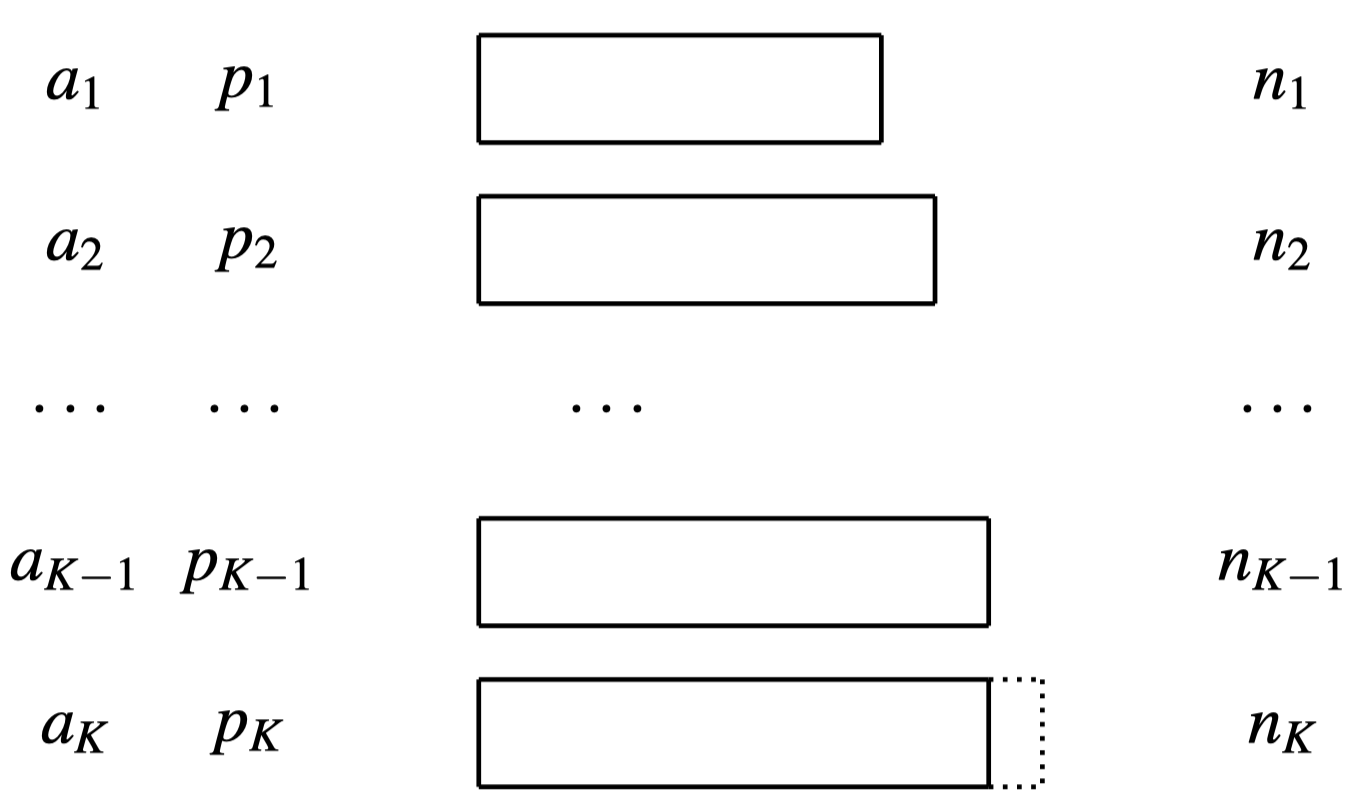

  • 其出现概率越小的消息所对应的码长越长

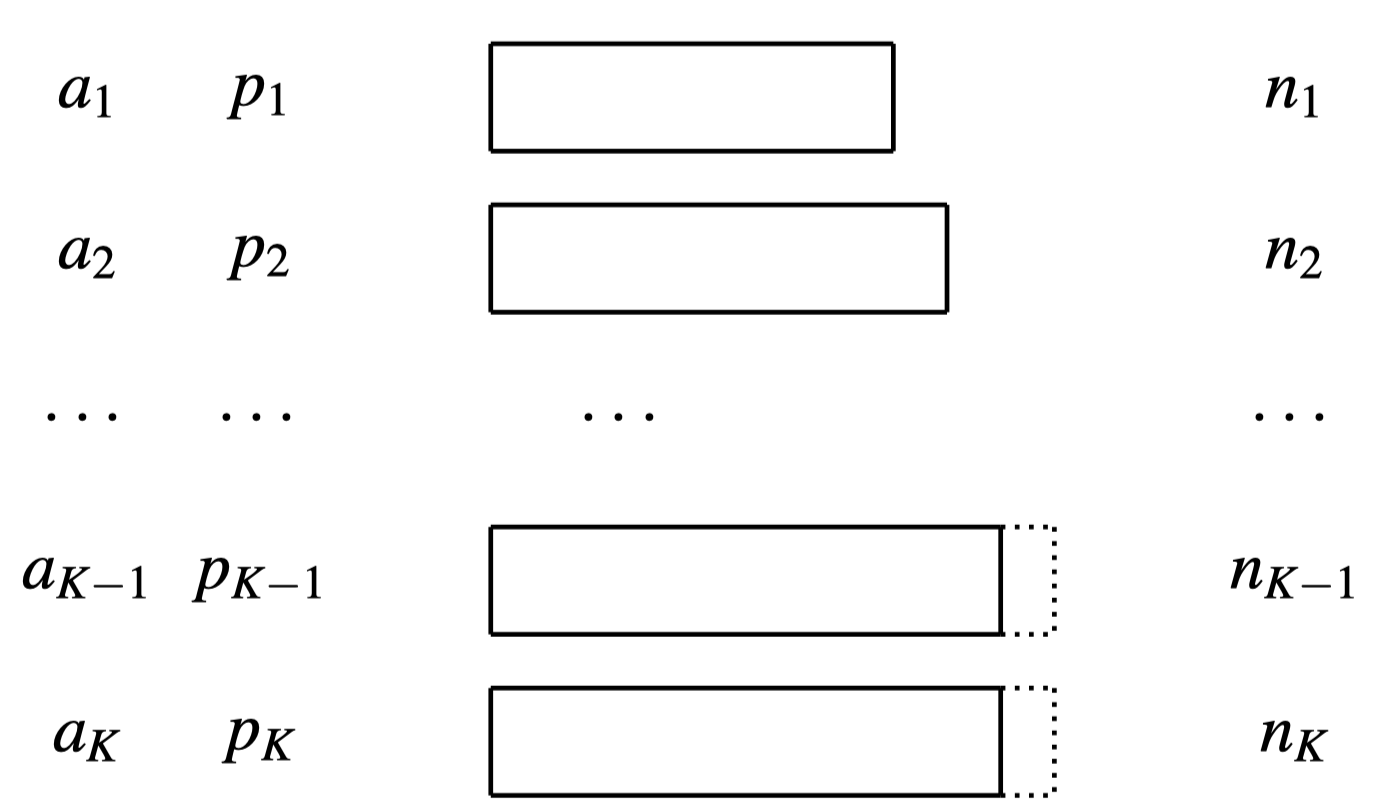

  • 出现概率最小的两个消息所对应的码长相等，且码字最后一位不同

Huffman 编码有如下性质：

  • \(p_1\geq p_2\geq\cdots\geq p_K\Rightarrow n_1\leq n_2\leq\cdots\leq n_K\)

  • \(n_{K-1}=n_K\)

  • 对 \(a_{K-1}\) 和 \(a_K\)，有 \(b_{K-1,n_K}\neq b_{K,n_K}\)

辅助源

\[ \begin{aligned} U&～\begin{pmatrix} a_1&a_2&\cdots&a_{K-1}&a_K\\ p_1&\geq p_2&\cdots&\geq p_{K-1}&\geq p_K \end{pmatrix}\\ U'&～\begin{pmatrix} a_1'=a_1&a_2'=a_2&\cdots&a_{K-1}'=a_{K-1}\cup a_K\\ p_1'=p_1&p_2'=p_2&\cdots&p_{K-1}'=p_{K-1}+p_K \end{pmatrix} \end{aligned} \]

可递归编码原理

对辅助源 \(U'\) 的最佳编码也是对原始源的最佳编码

Proof

若 \(C_1', C_2',\cdots C_{K−1}'\) 是辅助源的最佳编码，相应码长分别为 \(n_1', n_2',\cdots,n_{K−1}'\)。对应地，\(U\) 的码字 \(C_1,C_2,\cdots,C_K\) 的长度分别为：

\[ n_k=n_k',k=1,2,\cdots,K-2,n_k=n_{K-1}' + 1,k=K-1,K \]

所以：

\[ \overline{n}=\sum\limits_{k=1}^Kp_kn_k=\sum\limits_{k=1}^{K-2}p_kn_k'+(p_{K-1}+p_K)(n_{K-1}' + 1)=\overline{n}' + (p_{K-1}+p_K) \]

所以由 \(\overline{n}'\) 最小也可得出 \(\overline{n}\) 也是最小的

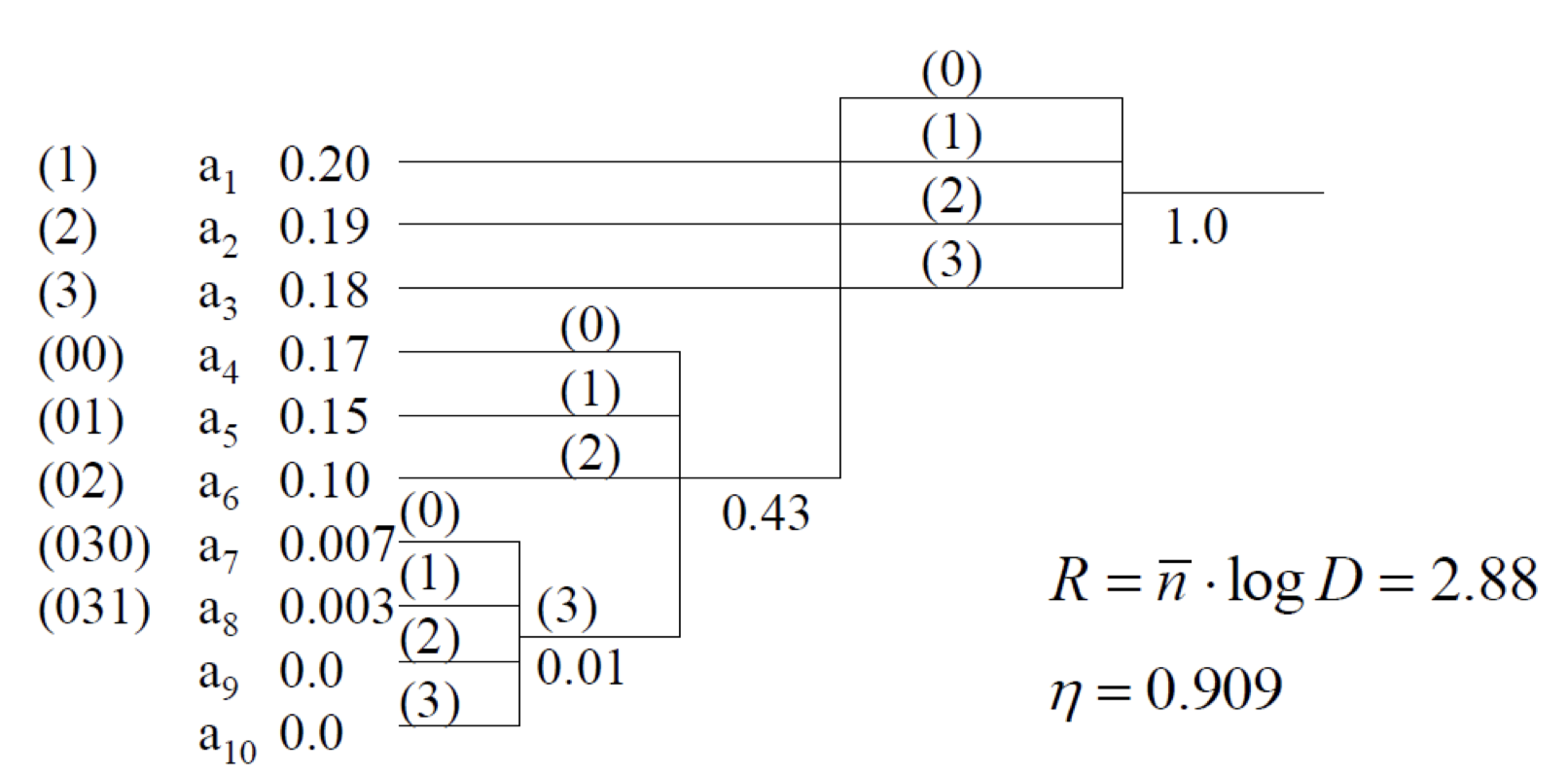

D 元 Huffman 编码

  • 若 \(K=(D-1)i+1\)，则每次均有 \(D\) 个消息要合并，短标号得到充分利用
  • 若 \(K=(D-1)i+M\)，则必须增补 \(D − M\) 个概率为零的虚拟消息，使得最后一次合并仍有 \(D\) 个消息要合并，从而充分利用短标号

Shannon 编码

Shannon 编码定义 \(a_k\) 的编码长度为：\(l_k=\lceil\log\frac{1}{p_k}\rceil, 2^{-l_k}\leq p_k\leq 2^{-l_k+1}\)

Shannon 编码方法：

\[ \begin{aligned} U&～\begin{pmatrix} a_1&a_2&\cdots&a_{K-1}&a_K\\ p_1&\geq p_2&\cdots&\geq p_{K-1}&\geq p_K \end{pmatrix}\\ P_k&=\sum\limits_{i=1}^{k-1}p_i\quad P_1=0\\ &=0.\underbrace{c_1c_2\cdots c_{l_k-1}c_{l_k}}_{l_k=\lceil\log\frac{1}{p_k}\rceil\quad 2^{-l_k}\leq p_k<2^{-l_k+1}}c_{l_k+1}\cdots \end{aligned} \]

Examples

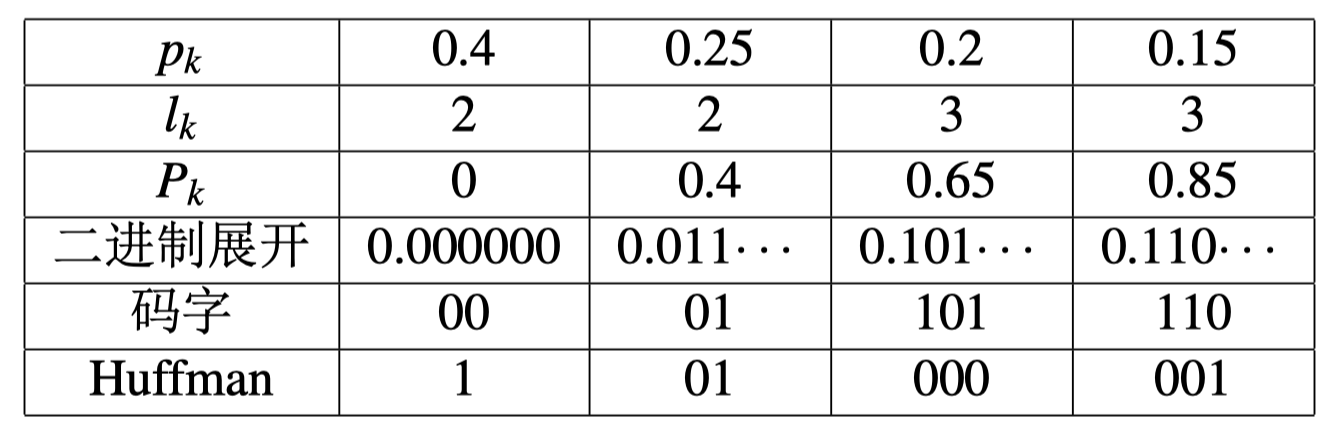

是一个前缀码，等同于最佳编码（Huffman 编码）

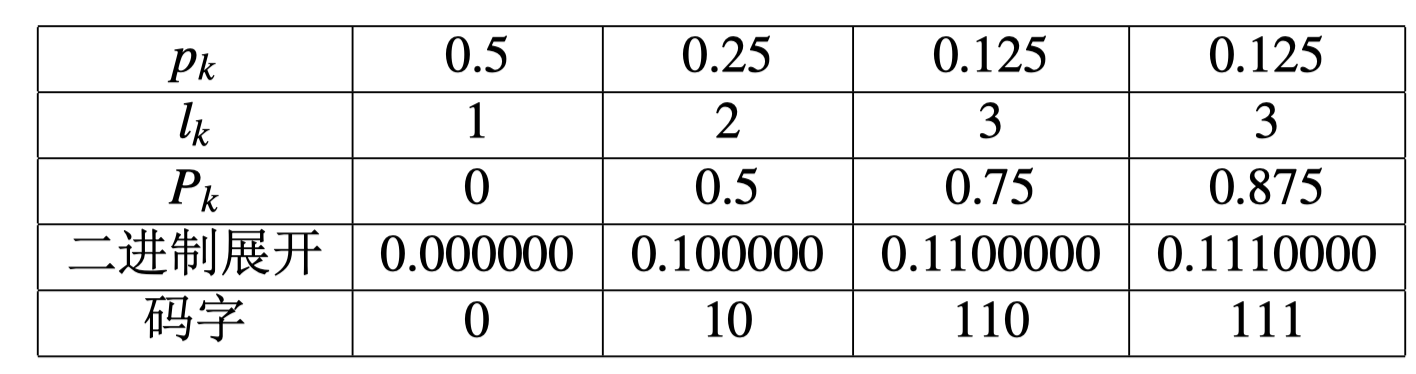

  • 是一个前缀码，但不等同于最佳编码（Huffman 编码）

根据上面的例子我们可以得到 Shannon 编码是一个前缀码，但不一定等同于最佳编码（Huffman 编码）

Shannon 编码是前缀码

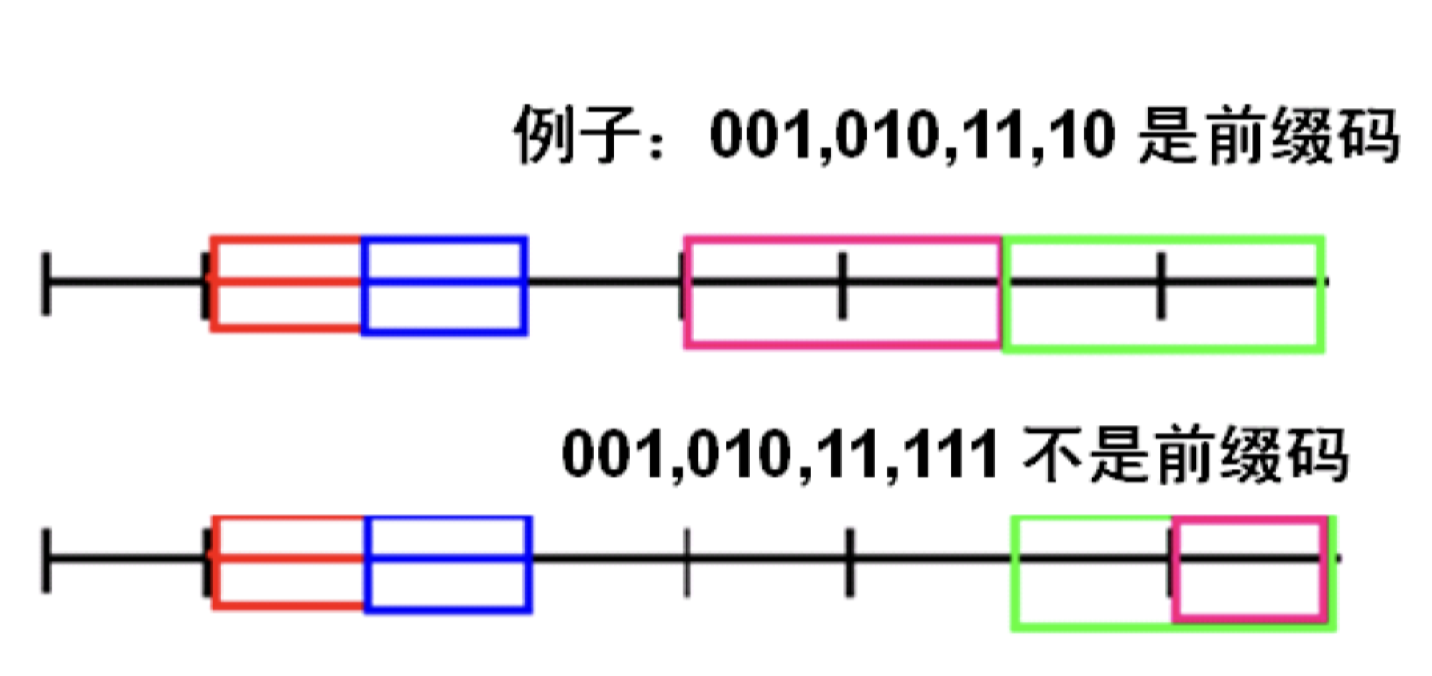

引理：如果把长度为 \(l\) 的二进制码字 \(z=z_1z_2\cdots z_l\) 与一个区间 \((0.z_1z_2\cdots z_l,0.z_1z_2\cdots z_l+\frac{1}{2^L}]\) 对应，则一个码是前缀码就等价于这些码字所对应的区间彼此不相交

Proof

如果 \(\pmb{z}^{(1)}\) 是 \(\pmb{z}^{(2)}\) 的前缀，且 \(\pmb{z}^{(2)}=z_1z_2\cdots z_l\)，则 \(\pmb{z}^{(1)}=z_1z_2\cdots z_k,k<l\)，\(\pmb{z}^{(1)}\) 对应的区间包含 \(\pmb{z}^{(2)}\)，同样，如果两个区间相交，则必然一个码是另一个码的前缀

对于 Shannon 编码来说：

\[ \begin{aligned} [P_{k+1}]_{l_{k+1}}&=[P_k+p_k]_{l_{k+1}}\geq [P_k+\frac{1}{2^{l_k}}]_{l_{k+1}}\\ &=[P_k]_{l_{k+1}}+\frac{1}{2^{l_k}}\geq [P_k]_{l_k}+\frac{1}{2^{l_k}}\\ \end{aligned} \]

每一个码对应的区间不相交，则 Shannon 编码是前缀码

编码效率

\[ \begin{aligned} H(U)&\leq\overline{n}=\sum\limits_{k=1}^Kl_kp_k=\sum\limits_{k=1}^K\lceil\log\frac{1}{p_k}\rceil p_k\\ &\leq\sum\limits_{k=1}^K(\log\frac{1}{p_k}+1)p_k=H(U)+1\\ \end{aligned} \]
  • 与 Huffman 码相比，Shannon 码渐进收敛性能较差

Example

如果我们有 \(p_1=0.9999,p_2=0.0001\)

则 \(l_1=1\text{ bit},l_2=14\text{ bit}\)

  • Shannon 码逼近 Shannon 信源编码定理

Example

如果有两个符号 \(p_1,p_2\)，序列 \(\pmb{u}^{(k)}\) 含有 \(k\) 个 1，\(n-k\) 个 0，则序列出现的概率为 \(p(\pmb{u}^k)=p^k(1-p)^{n-k}\)

编码长度为 \(l_k=\lceil\log\frac{1}{p(\pmb{u}^k)}\rceil\leq k\log\frac{1}{p}+(n-k)\log\frac{1}{1-p}+1\)

平均码长为：

\[ \begin{aligned} \overline{L}&\leq\sum\limits_{k=0}^nC_n^kp^k(1-p)^{n-k}(k\log\frac{1}{p}+(n-k)\log\frac{1}{1-p}+1)\\ &=\log\frac{1}{p}·(1-p)^n\sum\limits_{k=0}^nC_n^kk(\frac{p}{1-p})^k+\log\frac{1}{1-p}·p^n\sum\limits_{k=0}^nC_n^kk(\frac{1-p}{p})^{n-k}+1\\ &=n\log\frac{1}{p}·(1-p)^n\frac{p}{1-p}(\frac{p}{1-p}+1)^{n-1}+n\log\frac{1}{1-p}·p^n\frac{1-p}{p}(\frac{1-p}{p}+1)^{n-1}+1\\ &=nH(U)+1 \end{aligned} \]

其中第二个等号的原理是：

\[ \begin{aligned} \sum\limits_{k=0}^nC_n^kkx^k&=\sum\limits_{k=0}^n\frac{n!}{k!(n-k)!}kx^k=n\sum\limits_{k=0}^n\frac{(n-1)!}{(k-1)!(n-k)!}x^k\\ &=nx\sum\limits_{k=0}^{n-1}C_{n-1}^{k}x^k=nx(1+x)^{n-1} \end{aligned} \]

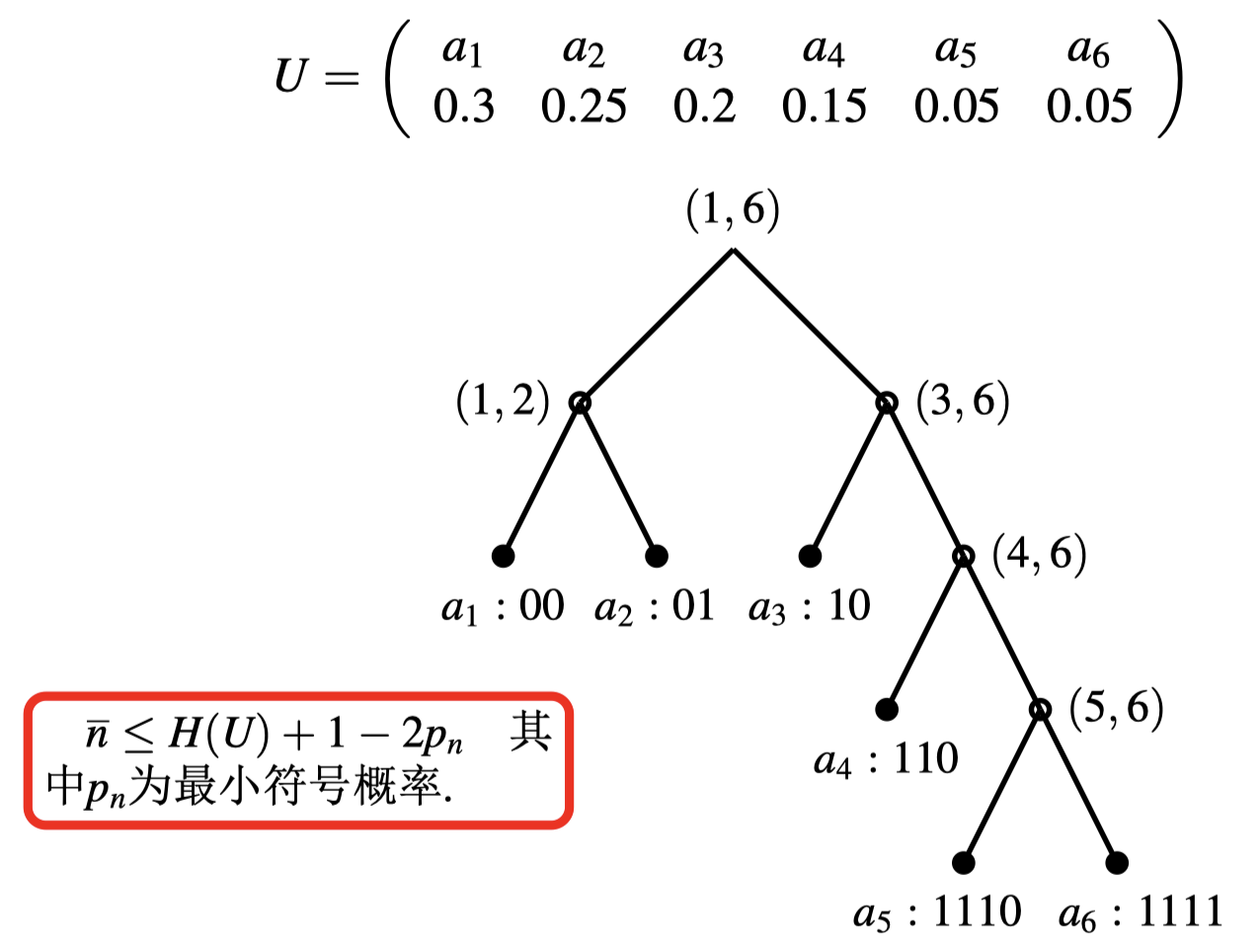

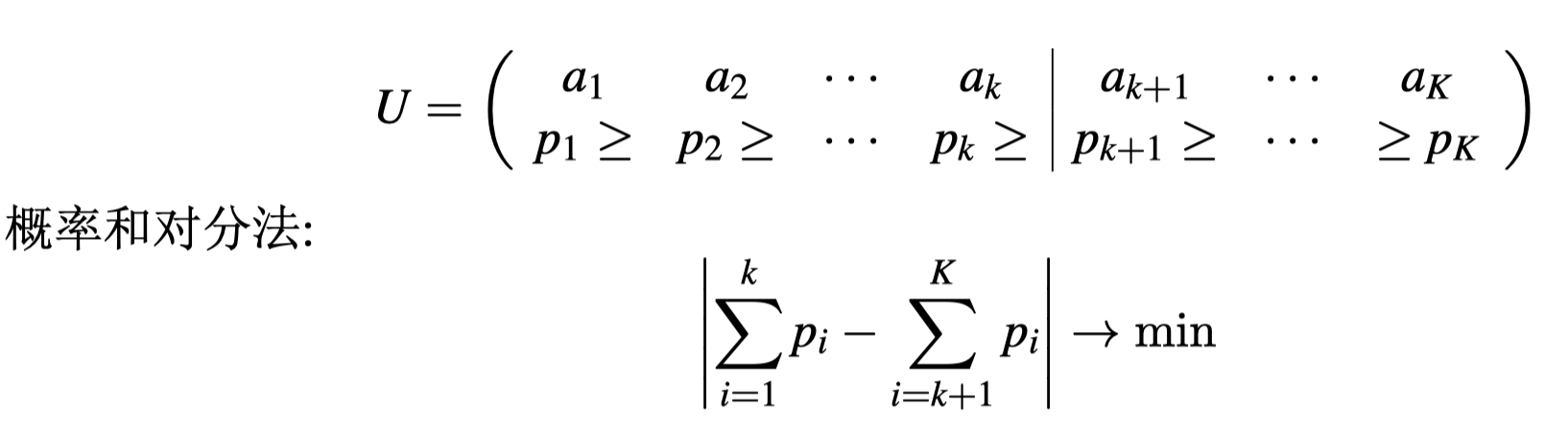

Fano 编码

编码效率

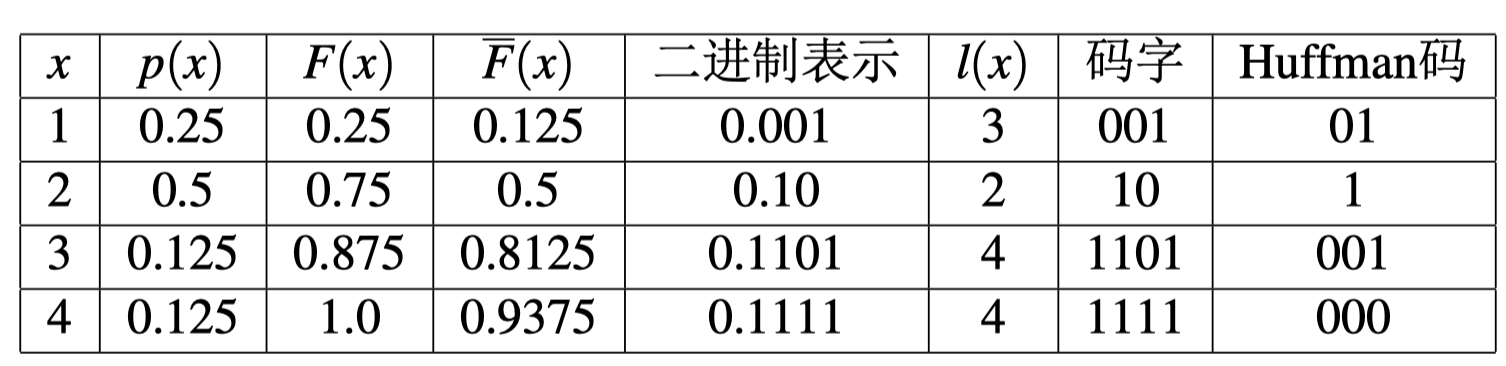

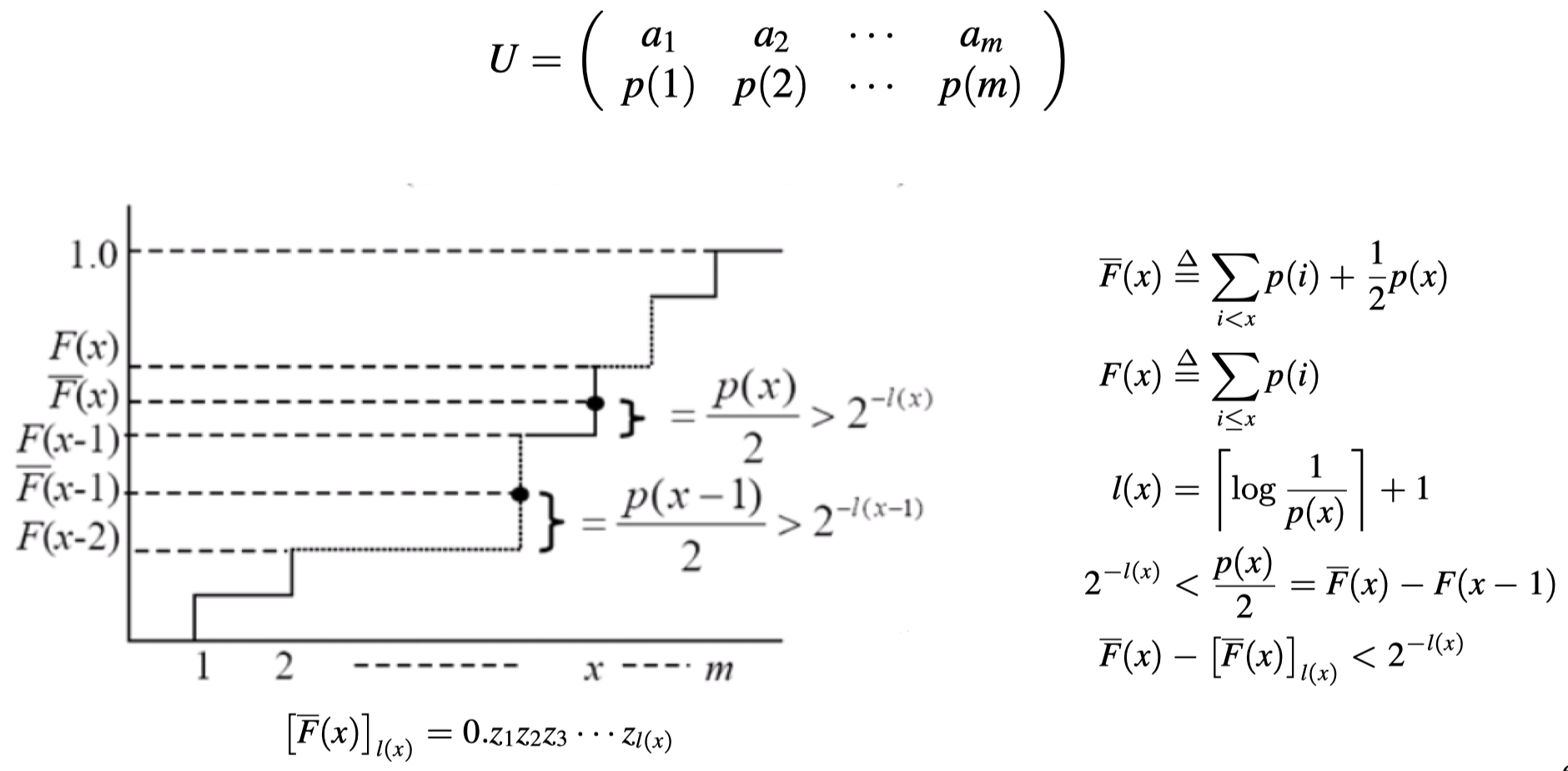

Shannon-Fano-Elias 编码

  • 特点：不需要对概率进行排序

编码效率

\[ \overline{n}=\sum\limits_{x}p(x)l(x)=\sum\limits_{x}p(x)\{\lceil\log\frac{1}{p(x)}\rceil+1\}<H(U)+2 \]

平稳信源的编码

离散有记忆信源：令 \(\epsilon\) 为任意小正数，对平稳有记忆信源 \(\{u^L,p(u^L)\}\) 进行 \(D\) 元不等长编码, 则总可以找到一个 \(L(\epsilon)\)，当 \(L>L(\epsilon)\) 时，平均编码码长 \(\overline{n}\) 满足：

\[ \frac{H(U|U^{\infty})}{\log D}\leq\overline{n}<\frac{H(U|U^{\infty})}{\log D}+\epsilon \]

编码方法：Shannon 码

马尔科夫信源编码

\[ H_{\infty}(U)=\sum\limits_{s}q(s)H(U|s)=H(U|S) \]

编码思路：

  • 用 \(\lceil\log|S|\rceil\) 个比特对初始状态 \(S\) 进行编码
  • 对状态的输出长度为 \(L\) 的消息序列进行不等长编码，当 \(L\) 足够大时，平均码长 \(\overline{n}\) 满足：
\[ \frac{H(U|U^{\infty})}{\log D}\leq\overline{n}<\frac{H(U|U^{\infty})}{\log D}+\frac{1}{L} \]

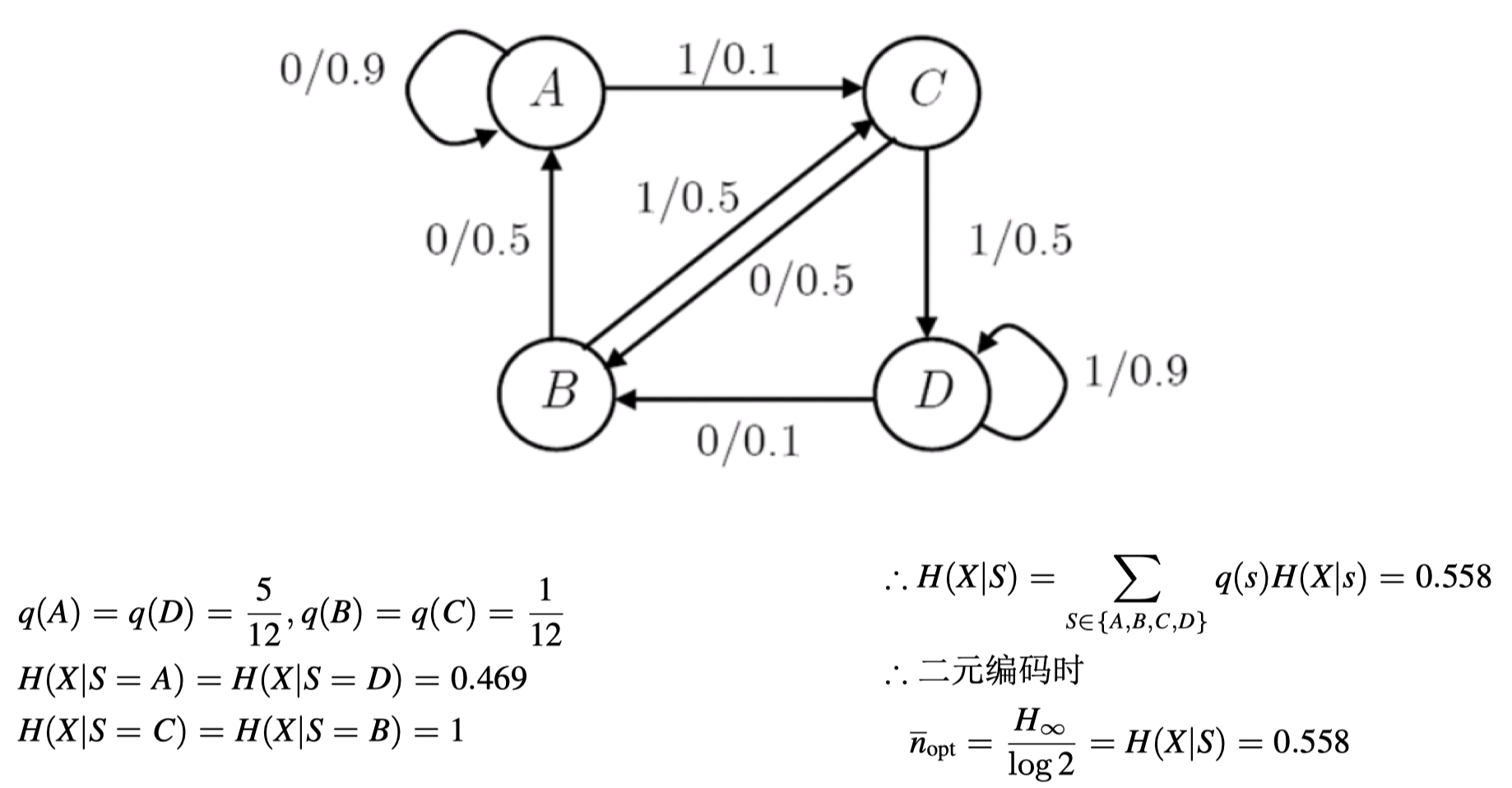

Example
