Chapter 10 : 加性高斯噪声（AWGN）信道
📖 阅读信息
阅读时间：1 分钟 | 中文字符：588

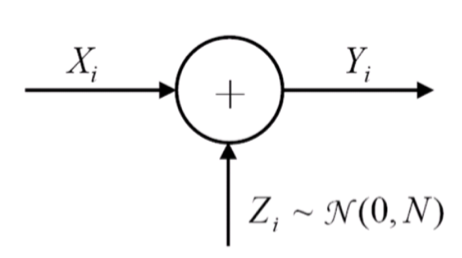

时间离散的加性高斯信道
\[
\begin{aligned}
Y_i=X_i+Z_i\\
\frac{1}{n}\sum\limits_{i=1}^nX_i^2\leq P\\
\end{aligned}
\]

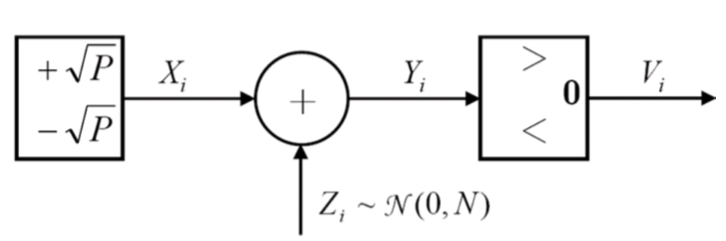

幅度离散化
\[
\begin{aligned}
Y_i&=X_i+Z_i\\
X_i&\in\{+\sqrt{P},-\sqrt{P}\}
\end{aligned}
\]
二元对称信道：
\[
\begin{aligned}
P_e&=P\{Y<0|X=\sqrt{P}\}\\
&=P\{Y>0|X=-\sqrt{P}\}\\
&=P\{Z<-\sqrt{P}|X=\sqrt{P}\}\\
&=P\{Z>\sqrt{P}\}=1-\Phi\left(\sqrt{\frac{P}{N}}\right)\\
\end{aligned}
\]
二元除删信道
容量
\[
\begin{aligned}
C&=\max\limits_{p(x):EX^2\leq P}I(X;Y)\\
I(X;Y)&=h(Y)-h(Y|X)\\
&=h(Y)-h(X+Z|X)\\
&=h(Y)-h(Z|X)\\
&=h(Y)-h(Z)\\
h(Z)&=\frac{1}{2}\log(2\pi e N)\\
E(Y^2)&=P+N\\
h(Y)&\leq\frac{1}{2}\log(2\pi e (P+N))\\
\therefore I(X;Y)&\leq\frac{1}{2}\log 2\pi e(P+N)-\frac{1}{2}\log(2\pi e N)=\frac{1}{2}\log(1+\frac{P}{N})
\end{aligned}
\]
- 当输入 \(X\) 为高斯分布时等号成立，说明发送信号采用高斯分布时，互信息最大
- 干扰信道（噪声信号）为高斯分布时，互信息最小，即高斯干扰最有效
高斯信道编码定理
- 高斯信道编码定理：在噪声方差为 \(N\)，信号功率限制为 \(P\) 的加性高斯信道上，任何速率小于 \(C\) 的码率 \(R\)，是可达的，即总存在一种编码方法，使信息在该信道上无错误地可靠传播
- 逆定理：任何 \(R<C\) 是不可达的

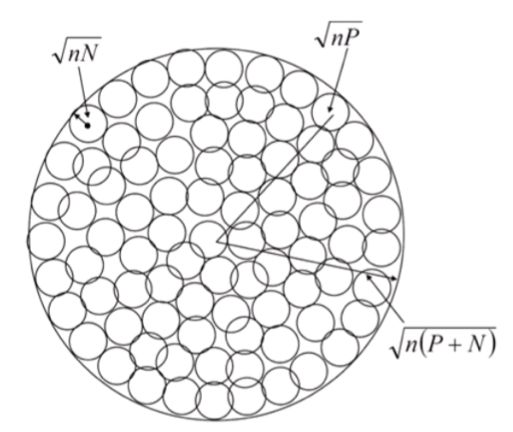

- \(\frac{A_n(n(P+N))^{\frac{n}{2}}}{A_n(nN)^{\frac{n}{2}}}=2^{\frac{n}{2}\log(1+\frac{P}{N})}\)
逆定理证明
利用 Fano 不等式 \(H(W|Y^n)\leq 1+nRP_e^{(n)}\stackrel{\Delta}{=}n\epsilon_n\)
因为 \(P_e^{(n)}\rightarrow 0\)，所以当 \(n\rightarrow\infty\) 时 \(\epsilon_n\rightarrow 0\)。因而
\[
\begin{aligned}
nR=H(W)&=I(W;Y^n)+H(W|Y^n)\\
&\leq I(X^n;Y^n)+n\epsilon_n\\
&=h(Y^n)-h(Y^n|X^n)+n\epsilon_n\\
&=\sum\limits_{i=1}^n\{h(Y_i)-h(Z_i)\}+n\epsilon_n\\
h(Y_i)&\leq\frac{1}{2}\log(2\pi e (P_i+N))\\
\therefore nR&\leq\sum\limits_{i=1}^n\{h(Y_i)-h(Z_i)\}+n\epsilon_n\\
&\leq \frac{1}{2}\log(1+\frac{P_i}{N})+n\epsilon_n\\
\frac{1}{n}\sum\limits_{i=1}^n\frac{1}{2}\log(1+\frac{P_i}{N})&\leq\frac{1}{2}\log(1+\frac{1}{n}\sum\limits_{i=1}^n\frac{P_i}{N})\leq\frac{1}{2}\log(1+\frac{P}{N})=C
\end{aligned}
\]

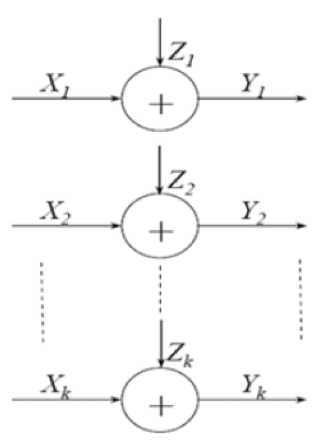

高斯平行信道
\[
\begin{aligned}
Y_i&=X_i+Z_i,i=1,2,\cdots,k\\
Z_i&=N(0,N_i),i=1,2,\cdots,k\\
E&\bigg\{\sum\limits_{i=1}^kX_i^2\bigg\}\leq P\\
I(X_1,X_2,\cdots,X_k;Y_1,Y_2,\cdots,Y_k)&=h(Y_1,Y_2,\cdots,Y_k)-\sum\limits_{i=1}^kh(Z_i)\\
&\leq\sum\limits_{i=1}^k h(Y_i)-\sum\limits_{i=1}^k h(Z_i)\\
&\leq\frac{1}{2}\sum\limits_{i=1}^k\log(1+\frac{P_i}{N_i})\\
\end{aligned}
\]
其中，\(P_i=EX_i^2,\sum\limits_{i=1}^kP_i\leq P\)
用拉格朗日乘数法：
\[
\begin{aligned}
J&=\sum\limits_{i=1}^k\log(1+\frac{P_i}{N_i})-\lambda\sum\limits_{i=1}^k P_i\\
\frac{\partial J}{\partial P_i}&=\frac{1}{(1+\frac{P_i}{N_i})\cdot N_i}-\lambda=0\\
P_i&=\gamma-N_i\\
P_i&=(\gamma-N_i)^+
\end{aligned}
\]
根据 \(\sum\limits_{i=1}^k P_i=P\) 可以算出 \(\gamma\)

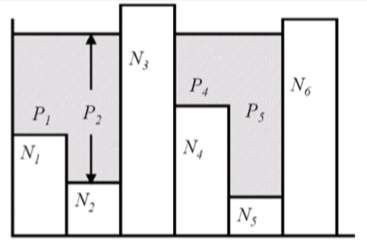

注水（灌水，Water-filling，Water-Pouring）法则：
带限（模拟）高斯信道的容量
\[
y(t)=x(t)+z(t)
\]
\(x(t),z(t)\) 的带宽均限制在 \([0,W]\) Hz 之内
\[
\begin{aligned}
x(t)&=\sum\limits_{n=-\infty}^{\infty}x_n\varphi_n(t)=\sum\limits_{n=-\infty}^{\infty}x(\frac{n}{2W})\text{sinc}2\pi W(t-\frac{n}{2W})\\
z(t)&=\sum\limits_{n=-\infty}^{\infty}z_n\varphi_n(t)=\sum\limits_{n=-\infty}^{\infty}z(\frac{n}{2W})\text{sinc}2\pi W(t-\frac{n}{2W})\\
y(t)&=\sum\limits_{n=-\infty}^{\infty}y_n\varphi_n(t)=\sum\limits_{n=-\infty}^{\infty}(x_n+z_n)\varphi_n(t)\\
\end{aligned}
\]

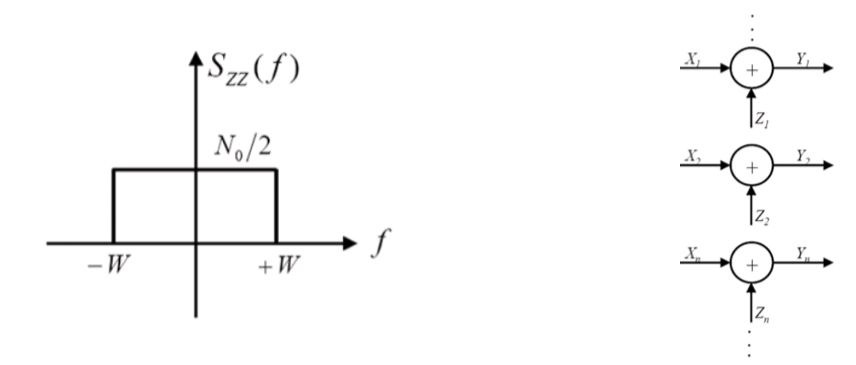

等效平行信道
若噪声 \(z(t)\) 是均值为 0、单边带宽为 \(W\)、双边功率谱密度为 \(\frac{N_0}{2}\) 的白高斯过程，其 Nyquist 采样序列 \(\{z_n=z(\frac{n}{2W})\}\) 为均值为 0，方差为 \(\frac{N_0}{2}\) 的独立随机序列
模拟高斯信道的容量
考虑 \(T\) 秒钟的模拟传输过程，它相当于 \(2WT\) 次平行的传输。设每次传输时输入样本 \(x_i\) 的方差分别为 \(P_i\)，则由功率限制：
\[
\sum\limits_{i=1}^{2WT}P_i\leq PT
\]
\(T\) 秒钟的传输容量：\(C_T=\frac{1}{2}\sum\limits_{i=1}^{2WT}\log(1+\frac{P_i}{N_i})\)，\(N_i\equiv\frac{N_0}{2},P_i\equiv\frac{P}{2W};C_T=WT\log(1+\frac{P}{N_0W})\)
等效地，每秒钟的容量 \(C=W\log(1+\frac{P}{N_0W})\)
传输 1 比特需要的最小能量
传输每比特的平均能量为 \(\epsilon_b=\frac{P}{R}\)
由容量公式可得 \(\eta=\frac{R}{W}=\log(1+\frac{\epsilon_bR}{N_0W})\)
所以在频谱效率为 \(\eta\) 时，\(\epsilon_b^*(\eta)=\frac{N_0}{\eta}(2^{\eta}-1)\)
由于是 \(\eta\) 的严格单调增函数，所以传输 1 比特的最小能量为 \(\epsilon_b^*(0)=\lim\limits_{R\rightarrow 0}\epsilon_b^*(\eta)=N_0\ln 2=0.693N_0\)
- 推论
- \(\epsilon_b^*(R)=\frac{N_0}{R}(2^R-1)\) 是 \(R\) 的增函数，令 \(R=x\log e\)
- \(P(W)=(2^{\frac{C}{W}}-1)N_0W\) 是 \(W\) 的减函数，令 \(W=\frac{C}{x\log e}\)
功率与频率资源的互换
\[
C=W\log(1+\frac{P}{N_0W})\Rightarrow P(W)=(2^{\frac{C}{W}}-1)N_0W
\]
功率与频率资源的互换：所使用的带宽越宽，需要的功率越小
- 每比特需要的最少功率：\(P_{\min}=\lim\limits_{W\rightarrow\infty}(2^{\frac{C}{W}}-1)N_0W=N_0C\ln 2\)
- 功率效率的极限：\(W\rightarrow\infty,C\rightarrow\frac{P}{N_0}\log e(\text{bps})\)
对通信技术的启示
- 使用的带宽越大，系统功率效率越高，或者说传输同样信息，需要的功率越小。CDMA, OFDM... （不利因素）
- P 随 C 呈指数上升趋势
- 在 AWGN 信道上信息传输得越慢，则越节省能量
