SEED emulator : an internet emulator for research and education¶
约 640 个字 10 张图片 预计阅读时间 3 分钟
Introduction¶
用杜老师上课例子作引
- 互联网仿真和网络仿真是不一样的
- Paper 目的是给更大的社区呈现这个设计，获取更多反馈和意见
Related Work and Our Approach¶
Comparison with Relate Work¶
一个好的互联网仿真器得有三个元素：
- 网络仿真
- 包含主机、路由器、网络、路由
- 目前的网络仿真器例如 Mininet、Common Open Research Emulator、NS-3、GNS-3、NetSim、OPNET 在这里做的很好
- 我们的仿真器在这里有些许功能欠缺例如网络带宽和速度有限（很有用但是目前没有实现），但是这并不是我们仿真器的重点
- 互联网设施仿真
- 包含自治系统、互联网交换中心、BGP 路由（核心）、对等关系
- Greybox 和 Mini-Internet Project 有所涉及
- 服务设施仿真
- 包含 DNS、区块链、Darknet、Botnet、CDN（Content Delivery Network）
- 这是我们仿真器的亮点
Our Approach¶

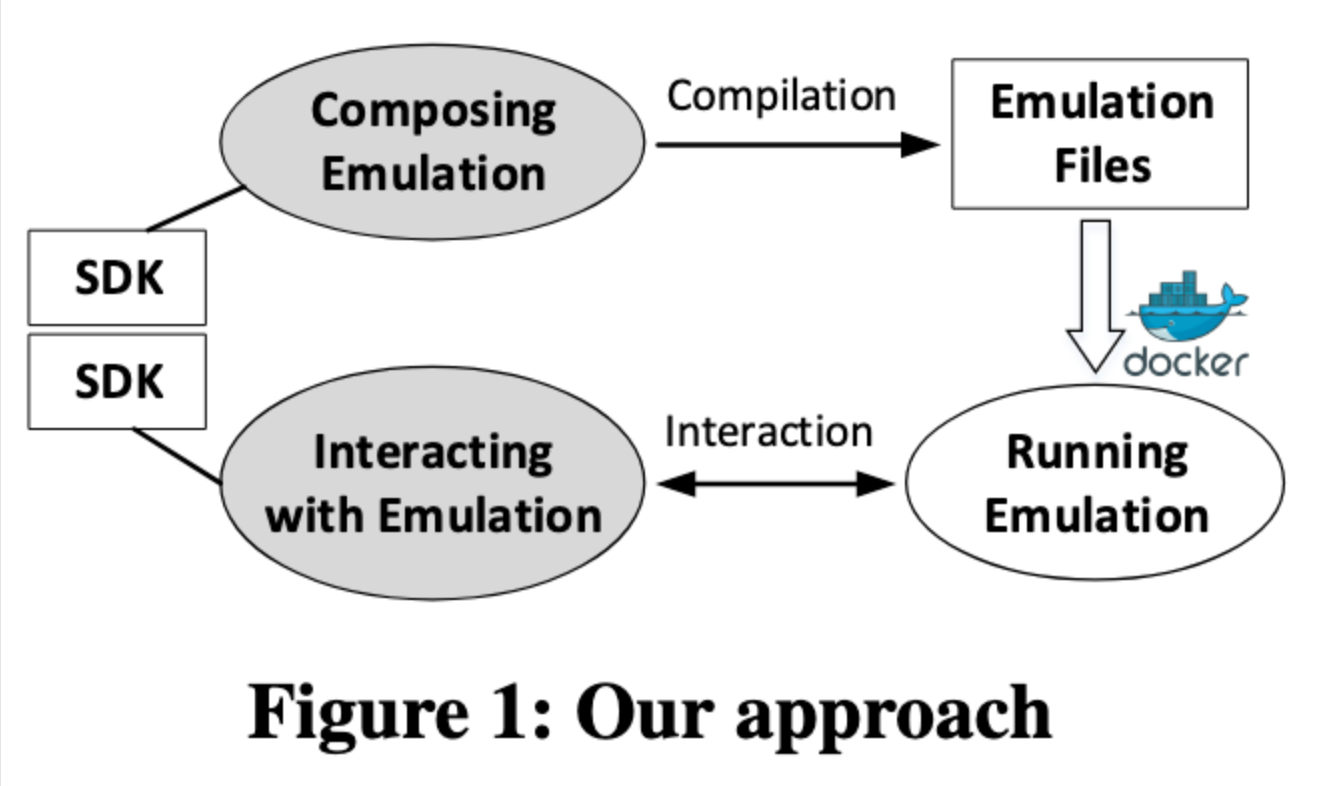

分为三个部分：组建仿真，运行仿真和与仿真器交互
Emulating Internet Infrastructure¶
顶层模块调用语句：

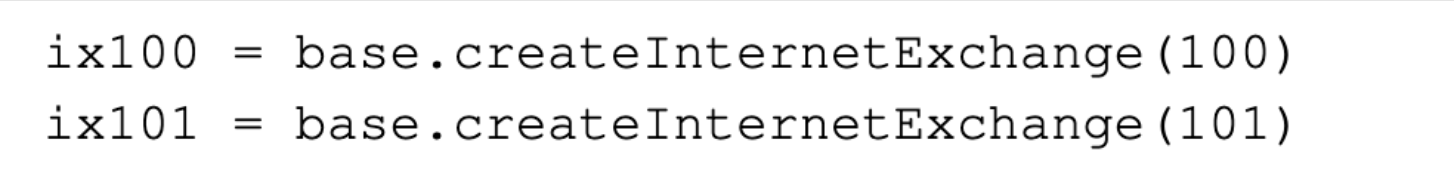

- 互联网交换中心：

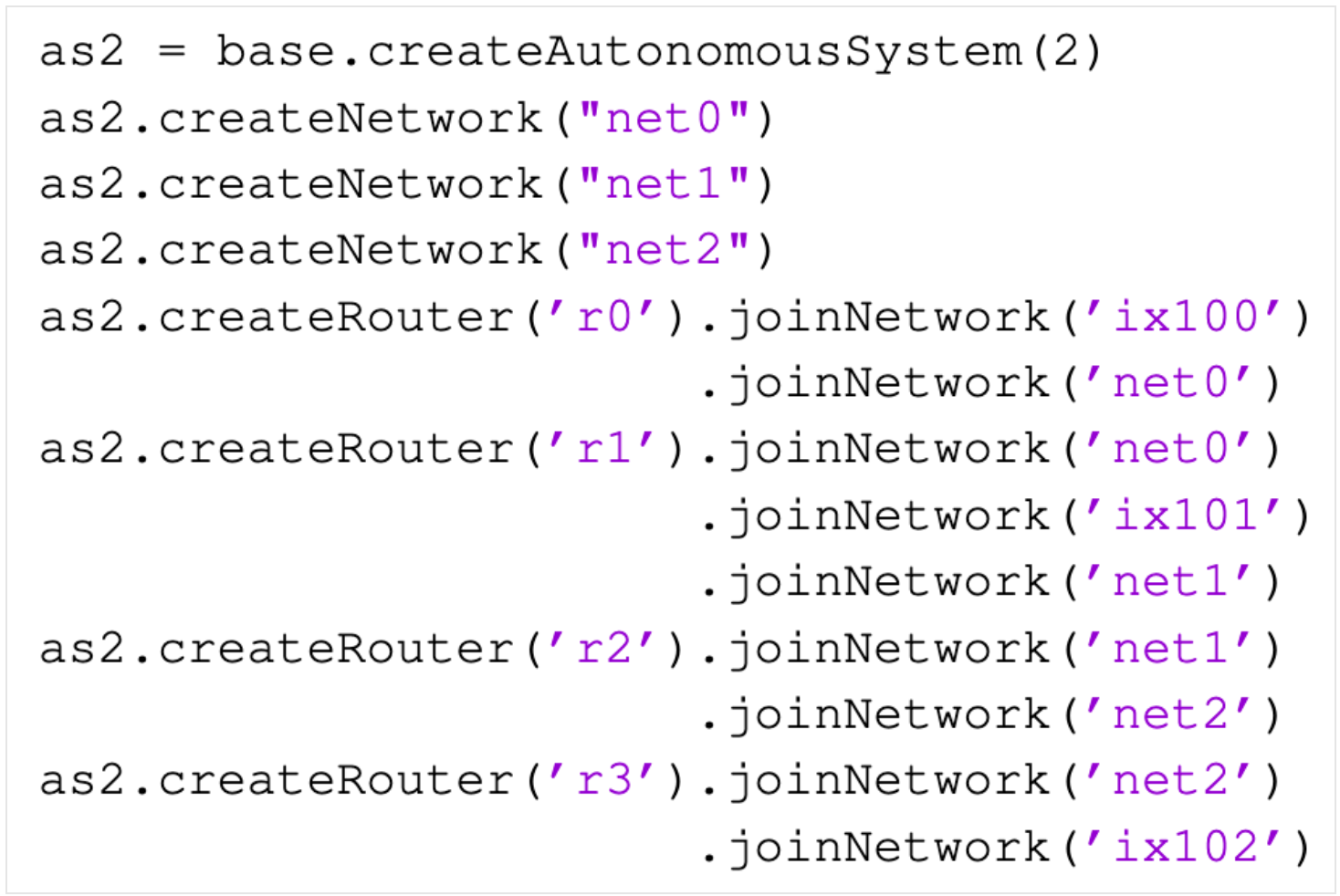

- 自治系统：

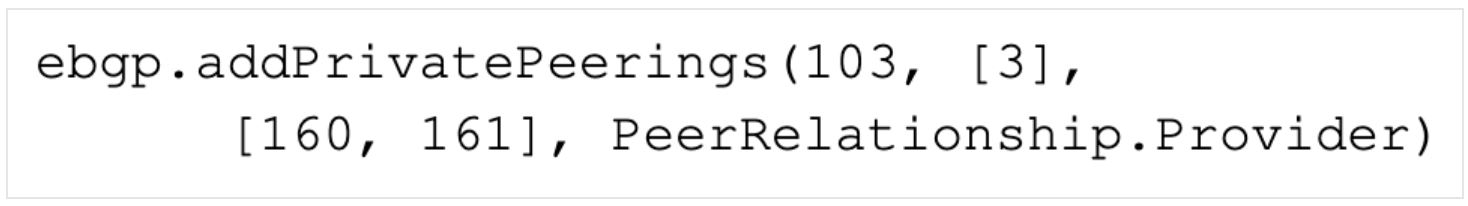

- 不平等对等关系：

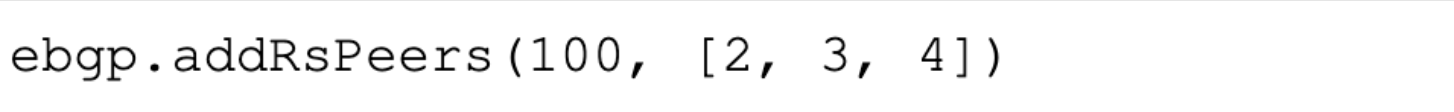

- 平等对等关系：
通过 BGP Large Communities Protocol 实现对等关系

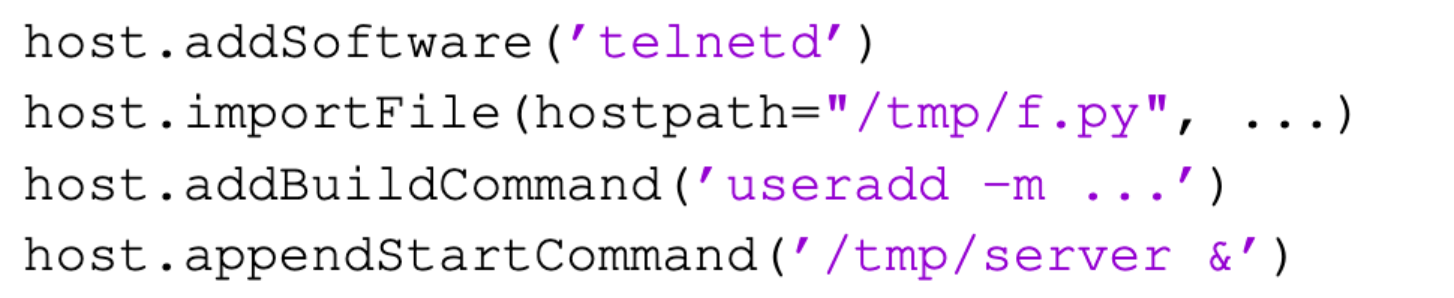

- 主机可调用的 API（可用于自定义）：
-

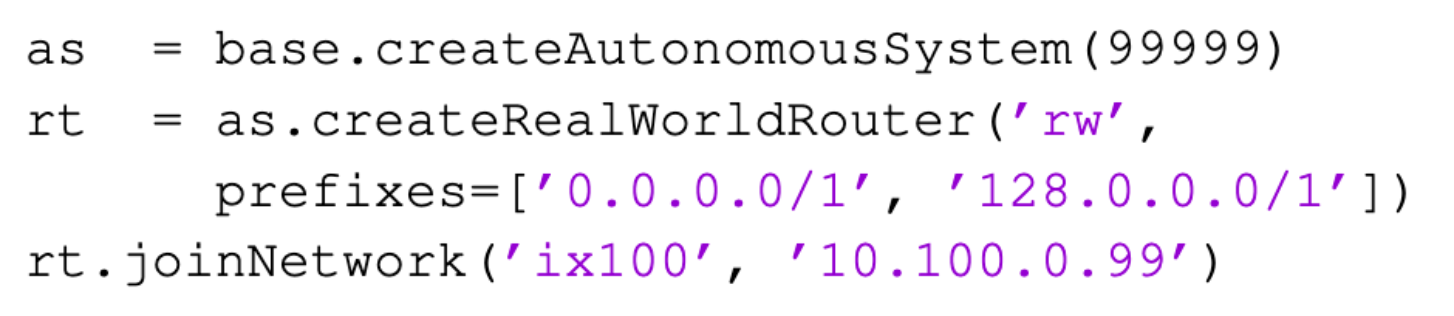

将网络接到真实环境中：将数据包引到一个出口（自治系统）然后接入真实互联网中
- 该自治系统宣称所有 IPv4 地址空间：0.0.0.0/1 和 128.0.0.0/1，如果数据包的目标 IP 地址不在仿真器网络中就会被引到这个自治系统当中，如果想要限制到达现实网络中的 IP 地址范围可以缩小地址空间范围

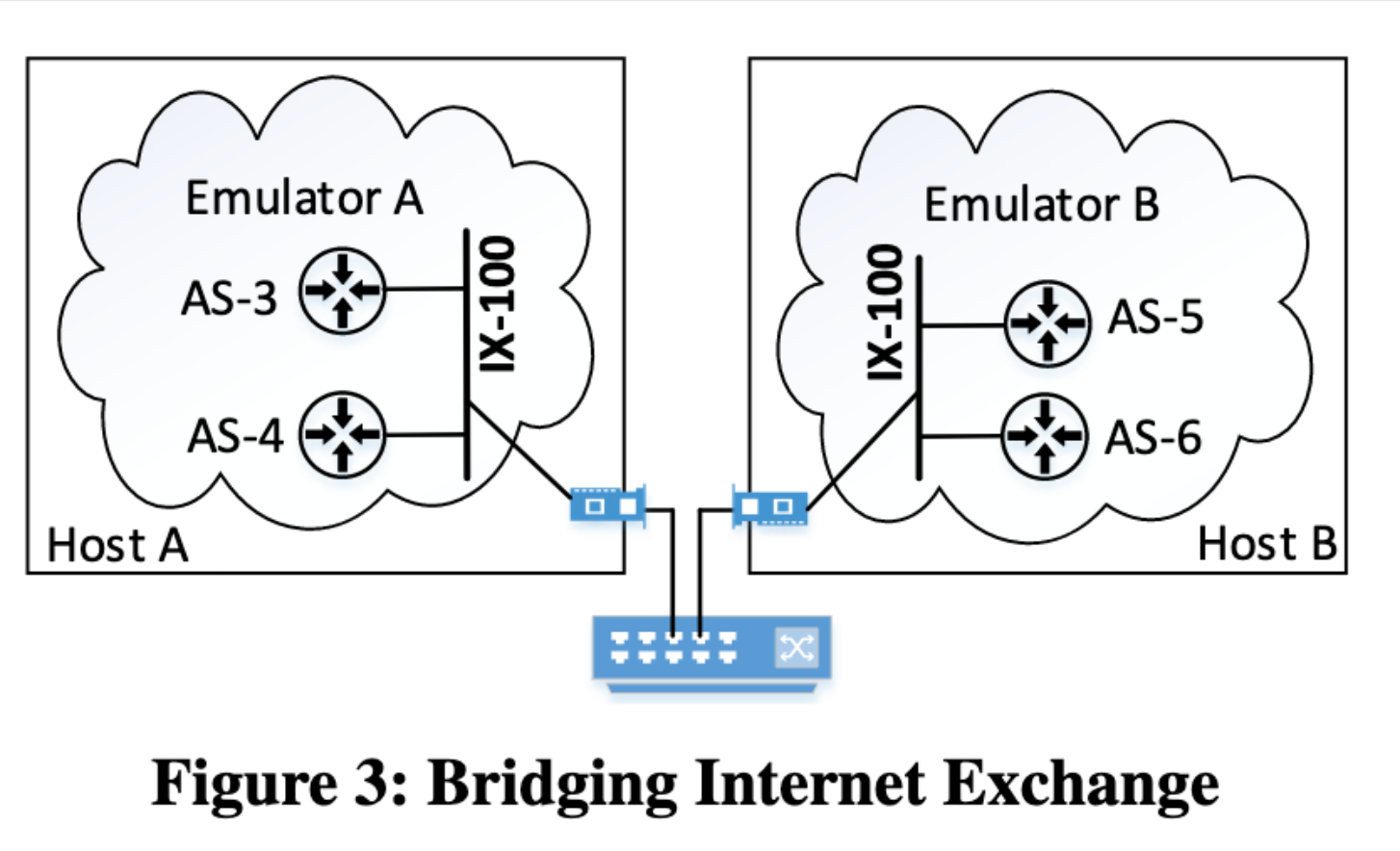

- 分布式仿真：将大网络中的某个互联网交换中心的网络拆成两部分，然后进行桥接即可（支持物理桥接和虚拟桥接）
- 可视化：通过标准 docker API，然后利用 tcpdump 过滤表达式来进行过滤
Emulating Internet Service Infrastructure¶
DNS Infrastructure¶

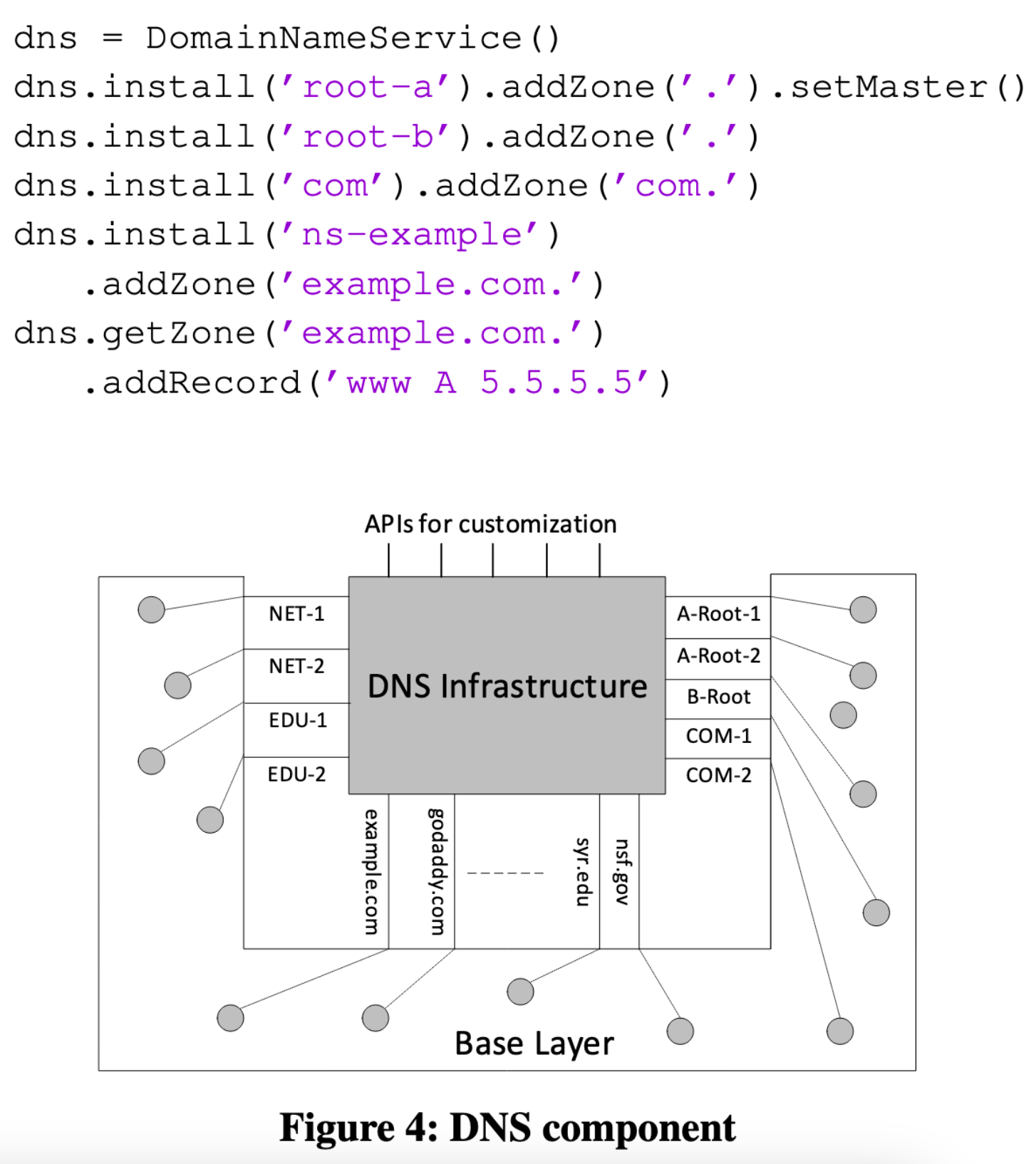

- 每一个 DNS 服务器都是一个虚拟的节点，然后在这个虚拟节点上安装域名

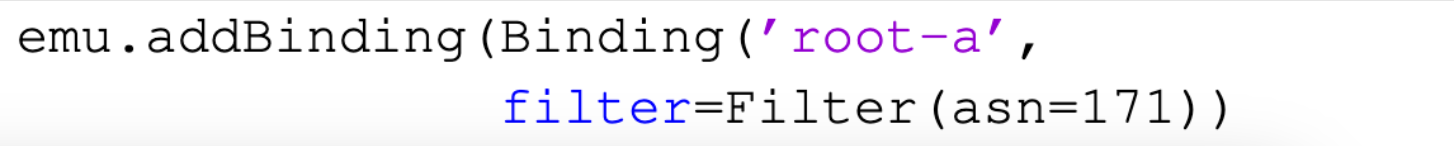

如上图所示的 DNS 架构可以被直接插入到一个基本网络中，只要将虚拟节点和 Emulator 中的一个物理节点（即 Docker 容器）绑定在一起即可，绑定过后这个选定主机（Emulator 会自动在自治系统当中选取，没有合适的就自己创建一个）就成为 DNS 根服务器
