Chapter 03 : Interpolation and Polynomial Approximation

约 3735 个字 5 张图片 预计阅读时间 19 分钟

Abstract

对于一个函数 \(y=f(x)\)，如果它非常复杂，甚至是未知的，我们可以通过一些已知的点 \(y_0=f(x_0),\cdots,y_n=f(x_n)\) 来建立一个相对更简单的估计函数 \(g(x)\approx f(x)\)

如果 \(g(x)\) 满足 \(g(x_i)=f(x_i),i=0,\cdots,n\)，那么称其为 \(f(x)\) 的插值函数（Interpolating Function）。最常用的插值函数是线性多项式。

Interpolation and the Lagrange Polynomial

Lagrange Polynomial

拉格朗日插值法就是构造一个次数至多为 \(n\) 次的多项式，使它通过 \(n+1\) 个给定的点，这个多项式就是拉格朗日多项式

\(n=1\) 情况

当 \(n=1\) 时，构造 \(P_1(x)=a_0+a_1x\)，使得 \(P_1(x_0)=y_0\)，\(P_1(x_1)=y_1\)

构造函数 \(P_1(x)\) 作为给定的两个点 \((x_0,y_0),(x_1,y_1)\) 的线性函数：

则 \(P_1(x)=y_0+\frac{y_1-y_0}{x_1-x_0}(x-x_0)=\frac{x-x_1}{x_0-x_1}y_0+\frac{x-x_0}{x_1-x_0}y_1=\sum\limits_{i=0}{1}L_{1,i}(x)y_i\)

其中 \(\frac{x-x_1}{x_0-x_1}\) 和 \(\frac{x-x_0}{x_1-x_0}\) 分别记作 \(L_{1,0}(x)\)和\(L_{1,1}(x)\)（第一个下标即为 \(n\) 的值，第二个下标为样本点的序号），这称为拉格朗日基函数（Lagrange Basis）

可以知道，拉格朗日基函数总是满足 Kronecker Delta 函数 \(L_{1,i}(x_j)=\delta_{ij}\)

\[ \delta_{ij} = \begin{cases} 1, & i = j \\ 0, & i \neq j \end{cases} \]

推广到 \(n\) 次插值，构造 \(P(x)=a_0+a_1x+\cdots+a_nx^n\)，使得 \(P(x_i)=y_i\)，\(i=0,1,\cdots,n\)。就是要找到 \(L_{n,i}(x)\) 使得 \(L_{n,i}(x_j) = \delta_{ij}\)

分析可知，这里的 \(L_{n,i}(x)\) 有 \(n\) 个根，分别为 \(x_0,x_1,\cdots,x_{i-1},x_{i+1},\cdots,x_n\)。所以可以构造出：

\[ L_{n,i}(x)=C(x-x_0)(x-x_1)\cdots(x-x_{i-1})(x-x_{i+1})\cdots(x-x_n) \]

又因为 \(L_{n,i}(x_i)=1\)，所以：

\[ L_{n,i}(x)=\frac{(x-x_0)(x-x_1)\cdots(x-x_{i-1})(x-x_{i+1})\cdots(x-x_n)}{(x_i-x_0)(x_i-x_1)\cdots(x_i-x_{i-1})(x_i-x_{i+1})\cdots(x_i-x_n)}=\prod\limits_{j=0,j\neq i}^n\frac{x-x_j}{x_i-x_j} \]

于是我们根据拉格朗日基函数构造出了 \(n\) 次拉格朗日插值多项式：

\[ P_n(x)=\sum\limits_{i=0}^nL_{n,i}(x)y_i \]

Theorem

对 \(n\) 个不同的点 ， \(n\) 次拉格朗日插值多项式是唯一的

Proof

如果不唯一，假设存在另一个多项式 \(Q_n(x)\)，使得 \(Q_n(x_i)=y_i\)，\(i=0,1,\cdots,n\)，且 \(Q_n(x)\neq P_n(x)\)。

则 \(R_n(x)=P_n(x)-Q_n(x)\) 是一个次数不超过 \(n\) 的多项式，且 \(R_n(x_i)=0\)，\(i=0,1,\cdots,n\)。

由于 \(R_n(x)\) 的次数不超过 \(n\)，\(n\) 次多项式不可能有 \(n+1\) 个解，所以\(R_n(x)=0\)，即 \(P_n(x)=Q_n(x)\)，与假设矛盾。

Tip

如果对 \(n\) 个点运用超过 \(n\) 次的拉格朗日插值多项式，那么得到的多项式就不唯一了

例如 \(P(x)=L_n(x)+p(x)\prod\limits_{i=0}^n(x-x_i)\)

---

Analyze the Remainder

假定 \(a\leq x_0<x_1<\cdots<x_n\leq b\)，\(f\in C[a,b]\)，\(P_n(x)\) 是 \(f(x)\) 在 \(x_0,x_1,\cdots,x_n\) 上的拉格朗日插值多项式，则对任意 \(x\in[a,b]\)，存在 \(\xi(x)\in(a,b)\)，使得

\[ f(x)-P_n(x)=\frac{f^{(n+1)}(\xi(x))}{(n+1)!}\prod\limits_{i=0}^n(x-x_i) \]

证明

记 \(R_n(x)=f(x)-P_n(x)\)，则 \(R_n(x)\) 是一个次数不超过 \(n\) 的多项式，且 \(R_n(x_i)=0\)，\(i=0,1,\cdots,n\)。所以 \(R_n(x)\) 可记作 \(K(x)\prod\limits_{i=0}^n(x-x_i)\)

固定一个点 \(x\) (\(x\neq x_i\)) 时，记 \(g(t)=R_n(t)-K(x)\prod\limits_{i=0}^n(t-x_i)\)，则\(g(x)=0\)，\(g(x_i)=0\)，\(i=0,1,\cdots,n\)，所以 \(g(t)\) 存在 \(n+2\) 个不同的零点

根据推广 Rolle 定理，存在 \(\xi(x)\in(a,b)\)，使得 \(g^{(n+1)}(\xi(x))=0\)，即

\[ \begin{aligned} 0=g^{(n+1)}(\xi(x))&=(R_n(\xi(x))-K(x)\prod\limits_{i=0}^n(\xi(x)-x_i))^{(n+1)}\\&=(f(\xi(x))-P_n(\xi(x))-K(x)\prod\limits_{i=0}^n(t-x_i))^{(n+1)}\\ &=f^{(n+1)}(\xi(x))-K(x)(n+1)! \end{aligned} \]

所以 \(K(x)=\frac{f^{(n+1)}(\xi(x))}{(n+1)!}\)，所以 \(R_n(x)=\frac{f^{(n+1)}(\xi(x))}{(n+1)!}\prod\limits_{i=0}^n(x-x_i)\)

Rolle 定理及其推广

如果 \(\varphi(x)\) 是光滑的且 \(\varphi(x_0)=\varphi(x_1)=0\)，那么存在 \(\xi\in (x_0,x_1)\) 使得 \(\varphi'(\xi)=0\)

推广情况，如果有 \(\varphi(x_0)=\varphi(x_1)=\varphi(x_2)=0\)，那么就存在 \(\xi_0\in(x_0,x_1),\xi_1\in(x_1,x_2)\) 使得 \(\varphi'(\xi_0)=\varphi'(\xi_1)=0\)，进而就存在一个 \(\xi\in(\xi_0,\xi_1)\) 使得 \(\varphi''(\xi)=0\)

再做推广，如果有 \(\varphi(x_0)=\cdots=\varphi(x_n)=0\)，那么存在一个 \(\xi\in(a,b)\) 使得 \(\varphi^{(n)}(\xi)=0\)

• 因为这里的 \(f^{(n+1)}(\xi(x))\) 是不知道的，所以我们经常用 \(f^{(n+1)}(x)\) 的上界来估计余项。即估计一个 \(M_{n+1}\) 使得 \(\forall x\in(a,b),|f^{(n+1)}(x)|\leq M_{n+1}\)，将 \(\frac{M_{n+1}}{(n+1)!}\prod_{i=0}^n|x-x_i|\) 作为总误差的上界
• 插值多项式对于所有 \(n\) 次多项式函数来说都是准确的，因为 \(f^{(n+1)}(x)=0\)

例题

例题 1例题 2

假设为 \(x\in [0,1]\) 的函数 \(f(x)=e^x\) 做一个表格。设表中每一项精确的位数是 \(d\geq 8\)，相邻 \(x\) 值之差即步长为 \(h\)。为使线性插值（即一次 Lagrange 插值）的误差不超过 \(10^{-6}\)，\(h\) 应该是多少？

Answer

假设 \([0, 1]\) 被分成 \(n\) 个等距的子区间 \([x_0, x_1], [x_1, x_2], \cdots, [x_{n-1} , x_n]\)，\(x\) 在区间 \([x_k, x_{k+1}]\) 中。则误差估计为

\[ \begin{aligned} |f(x)-P_1(x)| &= |\frac{f''(\xi(x))}{2!}(x-x_k)(x-x_{k+1})| \\ &\leq |\frac{e^\xi}{2}(x-kh)(x-(k+1)h)| \\ &\leq \frac{e}{2}\cdot \frac{h^2}{4} \\ &\leq 10^{-6} \end{aligned} \]

所以 \(h\leq 1.72\times 10^{-3}\)。我们不妨取 \(h=10^{-3}\)，则 \(n=1000\)

给定 \(\sin\frac{⁡\pi}{6}=\frac{1}{2},\sin\frac{⁡\pi}{4}=\frac{1}{\sqrt{2}},\sin\frac{⁡\pi}{3}=\frac{\sqrt{3}}{2}\)。使用关于 \(\sin ⁡x\) 的线性和二次拉格朗日多项式，计算 \(\sin ⁡50°\) 并评估误差。（已知 \(\sin ⁡50°=0.7660444...\)）

Answer

我们先使用 \(x_0,x_1\)​ 和 \(x_1,x_2\) 计算线形插值

• 使用 \(x_0=\frac{\pi}{6},x_1=\frac{\pi}{4}\)
  • \(P_1(x)=\frac{x−\frac{\pi}{4}}{\frac{\pi}{6}−\frac{\pi}{4}}\times\frac{1}{2}+\frac{x−\frac{\pi}{6}}{\frac{\pi}{4}−\frac{\pi}{6}}\times\frac{1}{\sqrt{2}}\)
  • \(\sin ⁡50°\approx P_1(\frac{5\pi}{18})\approx 0.77614\)
  • \(f(x)=\sin ⁡x,f''(x)=−\sin\xi_x,\xi_x\in(\frac{pi}{6},\frac{\pi}{3}​\)，且 \(\frac{1}{2}<\sin⁡\xi_x<\frac{\sqrt{3}}{2}\)
  • \(R_1(x)=\frac{f''(\xi_x)}{2!}(x−\frac{\pi}{6})(x−\frac{\pi}{4})\)，得到 \(−0.01319<R_1(\frac{5\pi}{18})<−0.00762\)，因此外推误差 \(\approx −0.01001\)
• 使用 \(x_1=\frac{\pi}{4},x_2=\frac{\pi}{3}\)
  • 计算得到 \(\sin ⁡50°\approx 0.76008,0.00538<\widetilde{R_1}(\frac{5\pi}{18})<0.00660\)，因此插值误差 \(\approx 0.00596\)

再使用 \(x_0,x_1,x_2\)​ 计算二次插值

• \(P_2(x)=\frac{(x−\frac{\pi}{4})(x-\frac{\pi}{3})}{(\frac{\pi}{6}−\frac{\pi}{4})(\frac{\pi}{6}-\frac{\pi}{2})}\times\frac{1}{2}+\frac{(x−\frac{\pi}{6})(x-\frac{\pi}{3})}{(\frac{\pi}{4}−\frac{\pi}{6})(\frac{\pi}{4}−\frac{\pi}{3})}\times\frac{1}{\sqrt{2}}+\frac{(x−\frac{\pi}{6})(x−\frac{\pi}{4})}{(\frac{\pi}{3}−\frac{\pi}{6})(\frac{\pi}{3}−\frac{\pi}{4})}\times\frac{\sqrt{3}}{2}​​\)
• \(\sin 50°\approx P_2(\frac{5\pi}{18})\approx 0.76543\)
• \(R_2(x)=−\frac{\cos\xi_x}{3!}(x−\frac{\pi}{6})(x−\frac{\pi}{4})(x−\frac{\pi}{3}),\frac{1}{2}<\cos\xi_x<\frac{\sqrt{3}}{2}\)
• \(0.00044<R_2(\frac{5\pi}{18})<0.00077\)，所以二次插值的误差 \(\approx 0.00061\)

更高次的插值法通常会带来更好的结果，但并不总是如此

---

Neville's Method

记号说明： 设 \(f\) 在 \(x_0,x_1,\cdots,x_n\) 上有定义，\(m_1,m_2,\cdots,m_k\) 是 \(k\) 个不同的整数，\(0\leq m_i\leq n\)，\(i=1,2,\cdots,k\)。记在这 \(k\) 个点上与 \(f(x)\) 相同的拉格朗日多项式为 \(P_{m_1,m_2,\cdots,m_k}(x)\)

定理： 设 \(f\) 在 \(x_0,x_1,\cdots,x_n\) 上有定义，让 \(x_i\) 和 \(x_j\) 是这个集合中的两个不同的数。则

\[P(x)=\frac{(x-x_j)P_{0,1,...,j-1,j+1,...,k}(x)-(x-x_i)P_{0,1,...,i-1,i+1,...,k}(x)}{(x_i-x_j)}\]

描述了对 \(f\) 在 \(x_0,x_1,\cdots,x_k\) 这 \(k+1\) 个点上的 \(k\) 次插值多项式

证明：

对于任意 \(0\leq r\leq k\)，\(r\neq i\) 和 \(r\neq j\)，分子上的两个插值多项式在 \(x_r\) 处都等于 \(f(x_r)\)，所以 \(P(x_r)=f(x_r)\)

分子上的第一个多项式在 \(x_i\) 处等于 \(f(x_i)\)，而第二个多项式在 \(x_i\) 处为0，所以 \(P(x_i)=f(x_i)\)。同理 \(P(x_j)=f(x_j)\)

所以 \(P(x)\) 在 \(x_0,x_1,\cdots,x_k\) 上与 \(f(x)\) 相同，因为 \(P(x)\) 是 \(k\) 次多项式，所以 \(P(x)=P_{0,1,\cdots,k}(x)\)

---

Divided Differences

• 第一差商（Divided Difference）：\(f[x_i,x_j]=\frac{f(x_j)-f(x_i)}{x_j-x_i}(i\neq j,x_i\neq x_j)\)
• 第二差商：\(f[x_i,x_j,x_k]=\frac{f[x_i,x_j]-f[x_j,x_k]}{x_i-x_k}(i\neq k)\)
• 第 \(k+1\) 差商：\(f[x_0,x_1,\cdots,x_{k+1}]=\frac{f[\textcolor{red}{x_0},x_1,\cdots,x_{k}]-f[x_1,x_2,\cdots,\textcolor{red}{x_{k+1}}]}{\textcolor{red}{x_0-x_{k+1}}}=\frac{f[x_0,x_1,\cdots,\textcolor{red}{x_{k}}]-f[x_0,x_1,\cdots,x_{k-1},\textcolor{red}{x_{k+1}}]}{\textcolor{red}{x_k-x_{k+1}}}\)

事实上，\(f[x_0,\cdots,x_k]=\sum\limits_{i=0}^kf(x_i)\omega_{k+1}'(x_i)\)，其中 \(\omega_{k+1}(x)=\prod_{i=0}^k(x−x_i),\omega_{k+1}'(x_i)=\prod_{j=0,j\neq i}^k(x_i−x_j)\)。这个公式的要点在于：\(f[x_0,\cdots,x_k]\) 的值和 \(x_0,\cdots,x_k\) 的顺序无关

---

Newton Interpolation

牛顿插值法是拉格朗日插值法的推广，希望能在不断增加精度的情况下，增加多项式的次数，同时还不改变前面已经计算好的低次多项式，即 \(f(x)\approx P^{(0)}(x)+P^{(1)}(x)+\cdots\)，其中 \(P^{(i)}(x)\) 是 \(i\) 次多项式

Simple Idea

给定 \(x_0,x_1,\cdots,x_n\)：

• 首先满足 \(x_0\)：\(f(x)\approx f_0,f_0=f(x_0)\)
• 然后满足 \(x_1,f_1=f(x_1)\)：\(f(x)\approx f_0+\alpha_1(x-x_0),\alpha_1=\frac{f_1-f_0}{x_1-x_0}\)
• 更多的点：\(f(x)\approx f_0+\alpha_1(x-x_0)+\alpha_2(x-x_0)(x-x_1)+\cdots\)

从另一个角度来看，牛顿插值法更像是一个渐进的线性估计（很像递归）：

\[ \begin{aligned} f(x)&=f(x_0)+(x-x_0)f^{(1)}(\xi_1)\\ &=f(x_0)+(x-x_0)(\frac{f(x_1)-f(x_0)}{x_1-x_0}+(x-x_1)f^{(2)}(\xi_2))\\ &=\cdots \end{aligned} \]

---

The Pattern and Coefficients

根据上面的想法我们有：

\[ f(x)=\sum\limits_{i=0}^n\alpha_i\prod\limits_{j=0}^{j<i}(x-x_j)=\sum\limits_{i=0}^n\alpha_iN^{(i)}(x) \]

或者可以写为：

\[ \begin{pmatrix} f_0\\ f_1\\ \vdots\\ f_n \end{pmatrix}=\begin{pmatrix} N^{(0)}(x_0) & N^{(1)}(x_0) & \cdots & N^{(n)}(x_0)\\ N^{(0)}(x_1) & N^{(1)}(x_1) & \cdots & N^{(n)}(x_1)\\ \vdots & \vdots & \ddots & \vdots\\ N^{(0)}(x_n) & N^{(1)}(x_n) & \cdots & N^{(n)}(x_n) \end{pmatrix}\begin{pmatrix} \alpha_0\\ \alpha_1\\ \vdots\\ \alpha_n \end{pmatrix} \]

其中 \(N^{(i)}(x_k)=\begin{cases}0 & k<i\\\prod\limits_{j=0}^{j<i}(x_k-x_j) & k\geq i\end{cases},N^{(0)}=1\)

因此事实上中间那个大矩阵可以写为：

\[ \begin{pmatrix} 1 & 0 & \cdots & 0\\ 1 & (x_1-x_0) & \cdots & 0\\ \vdots & \vdots & \ddots & \vdots\\ 1 & (x_n-x_0) & \cdots & \prod\limits_{j=0}^{j<n}(x_n-x_j) \end{pmatrix} \]

这显然是一个下三角矩阵！它的逆矩阵也很特殊：

\[ \begin{pmatrix} 1 & 0 & \cdots & 0\\ \frac{1}{x_0-x_1} & \frac{1}{x_1-x_0} & \cdots & 0\\ \vdots & \vdots & \ddots & \vdots\\ \frac{1}{\omega'_{n+1}(x_0)} & \frac{1}{\omega'_{n+1}(x_1)} & \cdots & \frac{1}{\omega'_{n+1}(x_n)} \end{pmatrix} \]

Lagrange Interpolation

如果我们把拉格朗日插值法也写成矩阵的形式：

\[ \begin{pmatrix} f_0\\ f_1\\ \vdots\\ f_n \end{pmatrix}=\begin{pmatrix} L^{(0)}(x_0) & L^{(1)}(x_0) & \cdots & L^{(n)}(x_0)\\ L^{(0)}(x_1) & L^{(1)}(x_1) & \cdots & L^{(n)}(x_1)\\ \vdots & \vdots & \ddots & \vdots\\ L^{(0)}(x_n) & L^{(1)}(x_n) & \cdots & L^{(n)}(x_n) \end{pmatrix}\begin{pmatrix} \alpha_0\\ \alpha_1\\ \vdots\\ \alpha_n \end{pmatrix} \]

中间这个矩阵显然是一个单位矩阵

我们有：

\[ \require{empheq} \begin{empheq}[left=\empheqlbrace]{align} f(x) &= f(x_0)+(x-x_0)f[x,x_0] && \tag{1} \\ f[x,x_0] &= f[x_0,x_1]+(x-x_1)f[x,x_0,x_1] \tag{2} \\ &\cdots\\ f[x,x_0,\cdots,x_{n-1}] &= f[x_0,x_1,\cdots,x_n]+(x-x_n)f[x,x_0,x_1,\cdots,x_n] \tag{n-1} \end{empheq} \]

将 \((1)+(x-x_0)\times(2)+\cdots+(x-x_0)\cdots(x-x_{n-1})\times (n-1)\) 可得：

\[ \begin{aligned} f(x)&=\textcolor{red}{f(x_0)+f[x_0,x_1](x-x_0)+f[x_0,x_1,x_2](x-x_0)(x-x_1)+\cdots}\\ &\textcolor{red}{+f[x_0,\cdots,x_n](x-x_0)\cdots(x-x_{n-1})}\\ &\textcolor{blue}{+f[x_0,x_1,\cdots,x_n](x-x_0)\cdots(x-x_{n-1})(x-x_n)}\\ \end{aligned} \]

其中红色部分为我们要求的 \(N_n(x)\)，蓝色部分为余项 \(R_n(x)\)

Note

• 因为第 \(n\) 个插值多项式是唯一的，所以 \(N_n(x)\equiv P_n(x)\)
• 它们必须有相同的截断误差，即：

\[ \begin{aligned} &f[x,x_0,\cdots,x_n]\omega_{n+1}(x)=\frac{f^{(n+1)}(\xi_x)}{(n+1)!}\omega_{n+1}(x)\\ \Rightarrow&f[x_0,\cdots,x_k]=\frac{f^{(k)}(\xi)}{k!},\xi\in(x_{\min},x_{\max})\\ \end{aligned} \]

• 这个过程跟 Neville's Method 类似：

\[ \begin{aligned} f(x_0)\\ f(x_1) && f[x_0,x_1]\\ f(x_2) && f[x_1,x_2] && f[x_0,x_1,x_2]\\ \cdots && \cdots && \cdots\\ f(x_{n-1}) && \cdots\\ f(x_n) && f[x_{n-1},x_n] && f[x_{n-2},x_{n-1},x_n] && \cdots && f[x_0,\cdots,x_n]\\ f(x_{n+1}) && f[x_{n},x_{n+1}] && f[x_{n-1},x_{n+1}] && \cdots &&f[x_1,\cdots,x_n,x_{n+1}] && f[x_0,\cdots,x_{n+1}] \end{aligned} \]

---

Formulae with Equal Spacing

如果每个点都连续等步长排列，记步长为 \(h\)，令 \(x_i=x_0+ih(i=0,1,\cdots,n)\)，则

引入向前差分（Forward Difference）记号：

\[\begin{aligned} \Delta f_i&=f_{i+1}-f_i\\ \Delta^2 f_i&=\Delta f_{i+1}-\Delta f_i\\ \cdots\\ \Delta^kf_i&=\Delta(\Delta^{k-1}f_i)=\Delta^{k-1} f_{i+1}-\Delta^{k-1} f_i \end{aligned}\]

引入向后差分（Backward Difference）记号：

\[\begin{aligned} \nabla f_i&=f_i-f_{i-1}\\ \nabla^2 f_i&=\nabla f_i-\nabla f_{i-1}\\ \cdots\\ \nabla^k f_i&=\nabla^{k-1} f_i-\nabla^{k-1} f_{i-1}\\ \end{aligned}\]

引入中心差分（Central Difference）记号：

\[ \delta^k f_i = \delta^{k-1}f_{i+\frac{1}{2}}-\delta^{k-1}f_{i-\frac{1}{2}} \]

其中 \(f_{i\pm\frac{1}{2}}=f(x_i\pm\frac{h}{2})\)

Some Import Properties

• 线性：\(\Delta(a·f(x)+b·g(x))=a\Delta f+b\Delta g\)
• 如果 \(f(x)\) 是一个 \(m\) 阶多项式，那么 \(\Delta^kf(x)(0\leq k\leq m)\) 是一个 \(m−k\) 阶多项式且 \(\Delta^kf(x)=0(k>m)\)
• 差值还能从以下函数得到：
  • \(\Delta^n f_k=\sum\limits_{j=0}^n(-1)^jC_n^jf_{n+k-j}\)
  • \(\nabla^n f_k=\sum\limits_{j=0}^n(-1)^{n-j}C_n^jf_{k+j-n}\)
• 反之亦然：\(f_{n+k}=\sum\limits_{j=0}^nC_n^j\Delta^j f_k\)
• \(f[x_0,\cdots,x_k]=\frac{\Delta^k f_0}{k!h^k},f[x_n,x_{n-1},\cdots,x_{n-k}]=\frac{\nabla^k f_n}{k!h^k}\)，从 \(R_n\) 可以得到：\(f^{(k)}(\xi)=\frac{\Delta^k f_0}{h^k}\)

---

Newton's Formulae

• 牛顿向前差分公式：令 \(x=x_0+th\)，则 \(N_n(x)=N_n(x_0+th)=\sum\limits_{k=0}^nC_t^k\Delta^kf(x_0),R_n(x)=\frac{f^{(n+1)(\xi)}}{n+1!}t(t-1))\cdots(t-n)h^{n+1},\xi\in(x_0,x_n)\)
• 牛顿向后差分公式：颠倒点的顺序，即计算 \(N_n(x)=f(x_n)+f[x_n,x_{n-1}](x-x_n)+\cdots+f[x_n,\cdots,x_0](x-x_n)\cdots(x-x_1)\)，令 \(x=x_n+th\)，那么 \(N_n(x)=N_n(x_n+th)=\sum\limits_{k=0}^n(-1)^kC_{-t}^k\nabla^kf(x_n)\)

---

Hermite Interpolation

Hermite 插值法的目标是找到一个密切多项式（Osculating Polynomial）\(P(x)\)，使得 \(\forall i=0,1,\cdots,n,P(x_i)=f(x_i),P'(x_i)=f'(x_i),…,P^{(m_i)}(x_i)=f^{(m_i)}(x_i)\)

• 给定 \(N\) 个条件（即 \(N\) 个方程），\(N-1\) 次多项式就能够确定下来
• 与 \(f\) 以及所有在一个点 \(x_0\) 上的 \(\leq m_0\) 阶的导数吻合的密切多项式就是一个泰勒多项式：

\[ \begin{aligned} P(x)&=f(x_0)+f'(x_0)(x-x_0)+\cdots+\frac{f^{(m_0)}(x_0)}{m_0!}(x-x_0)^{m_0}+\frac{f^{(m_0+1)}(\xi)}{(m_0+1)!}(x-x_0)^{(m_0+1)}\\ &=f(x_0)+f'(x_0)(x-x_0)+\cdots+\frac{f^{(m_0)}(x_0)}{m_0!}(x-x_0)^{m_0}+R(x) \end{aligned} \]

• 当 \(\forall i=0,1,\cdots,n,m_i=1\) 时，此时的多项式为埃尔米特多项式（Hermite Polynomials）

Example

假设 \(x_0\neq x_1\neq x_2​\)。给定 \(f(x_0),f(x_1),f(x_2)\) 和 \(f'(x_1)\)，寻找多项式 \(P(x)\)，满足 \(P(x_i)=f(x_i),i=0,1,2\)，且 \(P'(x1)=f'(x1)\)。并分析误差

Answer

首先，\(P(x)\) 的阶必须 \(\leq 3\)

与拉格朗日多项式类似，我们待定埃尔米特多项式：\(P_3(x)=\sum\limits_{i=0}^2 f(x_i)h_i(x)+f'(x_1)\hat{h_1}(x)\)

其中 \(h_i(x_j)=\delta_{ij},h_i'(x_1)=0,\hat{h_1}(x_i)=0,\hat{h_1}'(x_1)=1\)

• \(h_0(x)\)：有根 \(x_1,x_2\)，且 \(h_0'(x_1)=0\Rightarrow x_1\) 是一个重根
  • \(\begin{cases}h_0(x)=C_0(x-x_1)^2(x-x_2)\\h_0(x_0)=1\Rightarrow C_0\end{cases} \Rightarrow h_0(x)=\frac{(x-x_1)^2(x-x_2)}{(x_0-x_1)^2(x_0-x_2)}\)
• \(h_2(x)\)：与 \(h_0(x)\) 类似
• \(\hat{h_1}(x)\)：有根 \(x_0,x_2\Rightarrow h_1(x)=(Ax+B)(x-x_0)(x-x_2)\)。\(A,B\) 可通过 \(h_1(x_1)=0\) 和 \(h_1'(x_1)=0\) 求解
• \(\hat{h_1}(x)\)：有根 \(x_0,x_1,x_2\Rightarrow\hat{h_1}(x)=C_1(x-x_0)(x-x_1)(x-x_2)\)。\(h_1(x_1)=1\Rightarrow C_1\) 能被求解

和拉格朗日误差分析相似，\(R_3(x)=f(x)-P_3(x)=K(x)(x-x_0)(x-x_1)^2(x-x_2)\Rightarrow K(x)=\frac{f^{(4)}(\xi_x)}{4!}\)

一般情况下，给定 \(x_0,\cdots,x_n;y_0,\cdots,y_n\) 以及 \(y_0',\cdots,y_n'\)，有且仅有唯一的埃尔米特多项式 \(H_{2n+1}(x)\) 满足对于所有的 \(i,H_{2n+1}(x_i)=y_i\) 且 \(H_{2n+1}'(x_i)=y_i'\)

求解过程

令 \(H_{2n+1}(x)=\sum\limits_{i=0}^ny_ih_i(x)+\sum\limits_{i=0}^ny_i'\hat{h_i}(x)\)，其中 \(h_i(x_j)=\delta_{ij},h_i'(x_j)=0,\hat{h_i}(x_j)=0,\hat{h_i}'(x_j)=\delta_{ij}\)

• \(h_i(x)\)：
  • \(x_0,\cdots,\hat{x_i},\cdots,x_n\) 是重数为 2 的根 \(\Rightarrow h_i(x)=(A_ix+B_i)L_{n,i}^2(x)\)
  • \(A_i,B_i\) 能通过 \(h_i(x_i)=1,h_i'(x_i)=0\) 求解
  • \(h_i(x)=[1-2L_{n,i}'(x_i)(x-x_i)L_{n,i}^2(x)]\)
• \(\hat{h_i}(x)\)：
  • 除了 \(x_i\) 外，所有的根 \(x_0,\cdots,x_n\) 的重数均为 2，得到：
  • \(\begin{cases}\hat{h_i}(x)=C_i(x-x_i)L_{n,i}^2(x)\\\hat{h_i}'(x_i)=1\Rightarrow C_i=1\end{cases} \Rightarrow\hat{h_i}(x)=(x-x_i)L_{n,i}^2(x)\)

如果 \(a=x_0<x_1<\cdots<x_n=b,f\in C^{2n}[a,b]\)，那么 \(R_n(x)=\frac{f^{(2n+2)}(\xi_x)}{(2n+2)!}[\prod_{i=0}^n(x-x_i)]^2\)

Example

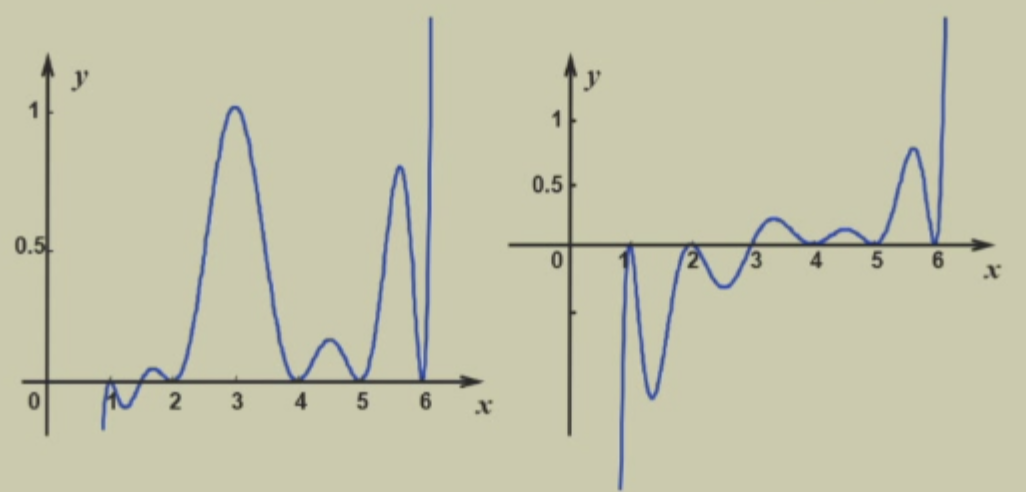

给定 \(x_i=i+1,i=0,1,2,3,4,5\)，那么下面哪个是 \(\hat{h_2}(x)\)？

Answer

根据上面的求解过程我们可以得到除了 \(x_2=3\) 所有根的重数均为 2，且 \(\hat{h_2}'(x_2)=1\)

由图得知右边这个图符合条件

---

Cubic Spline Interpolation

Example

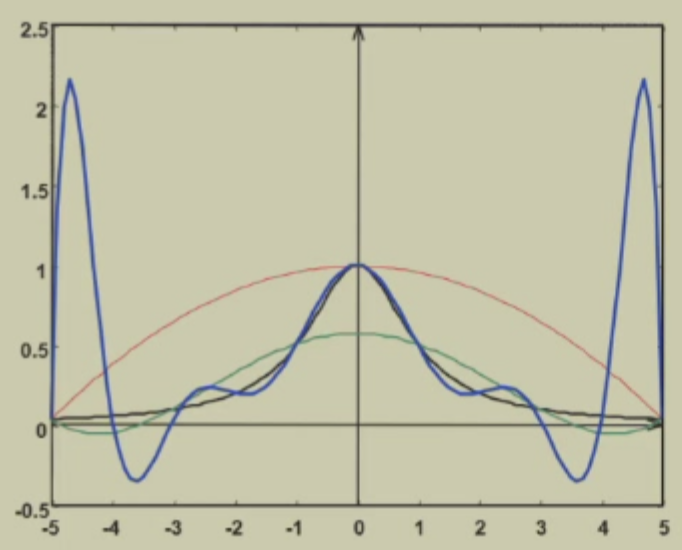

考虑关于函数 \(f(x)=\frac{1}{1+x^2}\) 在点 \(x_i=-5+\frac{10}{n}i(i=0,\cdots,n)\) 的拉格朗日多项式 \(P_n(x)\)

可以看到 \(P_n(x)\not\rightarrow f(x)\)，这说明我们需要找其他方法来拟合函数

不好的尝试

分段线性插值Hermite 分段多项式

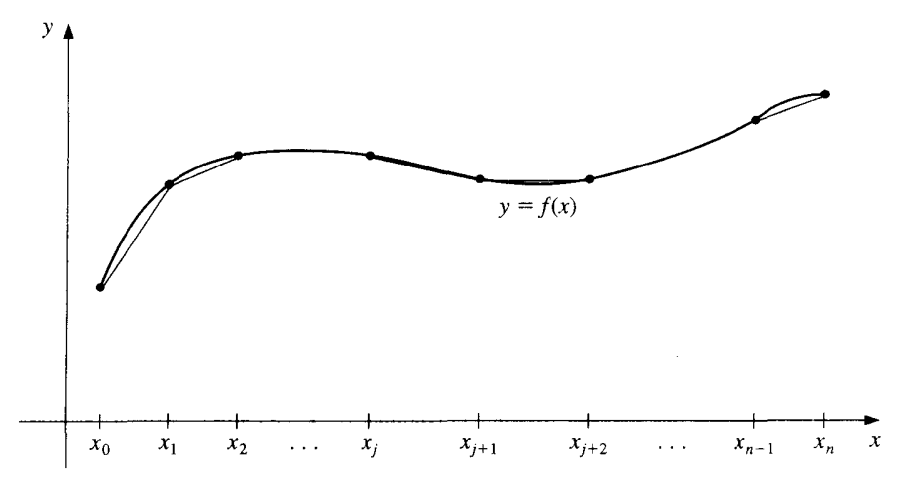

分段线性插值（Piecewise Linear Interpolation）是指在每个子区间 \([x_i,x_{i+1}]\) 上，通过线性多项式近似表示 \(f(x)\)，即：

\[ f(x)\approx P_1(x)=\frac{x-x_{i+1}}{x_i-x_{i+1}}y_i+\frac{x-x_i}{x_{i+1}-x_i}y_{i+1}\text{ for } x\in [x_i,x_{i+1}] \]

令 \(h=\max|x_{i+1}-x_i|\)，那么 \(P_1^h(x)\stackrel{\text{uniform}}{\rightarrow},h\rightarrow 0\)

但是，这样的方法逼近的函数并不光滑，所以我们希望用更高次的多项式来逼近 \(f\)

给定 \(x_0,\cdots,x_n;y_0,\cdots,y_n;y_0',\cdots,y_n'\)，在区间 \([x_i,x_{i+1}]\) 的两个端点上构造一个关于 \(y,y'\) 的 3 阶 Hermite 多项式

但是这样的逼近是光滑的，但是为了将该多项式应用于一般插值，需要知道所有的 \(f'\) 的值，这是不现实的

---

Cubic Spline

给定在 \([a,b]\) 上的 \(n+1\) 个点 \(x_0,x_1,\cdots,x_n\)，\(a=x_0<x_1<\cdots<x_n=b\)，以及 \(f\)。三次样条插值是一个函数 \(S(x)\)，满足以下条件：

1. \(S(x)\) 在每个子区间 \([x_i,x_{i+1}]\) 上是一个三次多项式，记作 \(S_i(x)\)，\(i=0,1,\cdots,n-1\)
2. \(S(x_i)=f(x_i)\)，\(i=0,1,\cdots,n\)
3. \(S_{i+1}(x_{i+1})=S_i(x_{i+1})\)，\(i=0,1,\cdots,n-2\)
4. \(S'_{i+1}(x_{i+1})=S'_i(x_{i+1})\)，\(i=0,1,\cdots,n-2\)
5. \(S''_{i+1}(x_{i+1})=S''_i(x_{i+1})\)，\(i=0,1,\cdots,n-2\)
6. 下列的边界条件之一成立：
   1. \(S''(x_0)=S''(x_n)=0\)，称为自由或自然边界（Free or Natural Boundary）
   2. \(S'(x_0)=f'(x_0)\)，\(S'(x_n)=f'(x_n)\)，称为固支边界（Clamped Boundary）

---

Method of Bending Moment

记 \(h_j=x_j-x_{j-1}\)，在 \(x\in[x_{j-1},x_j]\) 上，\(S(x)=S_j(x)\)，\(S'(x)=S'_j(x)\)，\(S''(x)=S''_j(x)\)。

因为 \(S(x)\) 是一个三次多项式，所以 \(S''_j(x)\) 是一个一次多项式，由端点值决定，假设 \(S''_j(x_{j-1})=M_{j-1}\)，\(S''_j(x_j)=M_j\)。那么对于 \(x\in[x_{j-1},x_j]\)，有

\[S''_j(x)=M_{j-1}\frac{x_j-x}{h_j}+M_j\frac{x-x_{j-1}}{h_j}\]

积分得到

\[S'_j(x)=-M_{j-1}\frac{(x_j-x)^2}{2h_j}+M_j\frac{(x-x_{j-1})^2}{2h_j}+A_j\]

再积分得到

\[S_j(x)=M_{j-1}\frac{(x_j-x)^3}{6h_j}+M_j\frac{(x-x_{j-1})^3}{6h_j}+A_jx+B_j\]

\(A_j\) 和 \(B_j\) 是常数，可以通过 \(S_j(x_{j-1})=y_{j-1}\) 和 \(S_j(x_j)=y_{j}\) 得到。

\[\begin{aligned} \begin{cases} S_j(x_{j-1})=y_{j-1}\\ S_j(x_j)=y_{j} \end{cases} &\Rightarrow \begin{cases} M_{j-1}\frac{h_j^2}{6}+A_jx_{j-1}+B_j=y_{j-1}\\ M_j\frac{h_j^2}{6}+A_jx_j+B_j=y_{j} \end{cases}\\ &\Rightarrow \begin{cases} A_j=\frac{y_j-y_{j-1}}{h_j}-\frac{M_j-M_{j-1}}{6}h_j\\ B_j=\frac{y_{j-1}x_j-y_jx_{j-1}}{h_j}-\frac{M_{j-1}x_j-M_jx_{j-1}}{6}h_j \end{cases}\\ \end{aligned}\]

所以

\[ \begin{aligned} A_jx+B_j&=\frac{y_j-y_{j-1}}{h_j}x+\frac{y_{j-1}x_j-y_jx_{j-1}}{h_j}-\frac{M_j-M_{j-1}}{6}h_jx-\frac{M_{j-1}x_j-M_jx_{j-1}}{6}h_j\\ &=(y_{j-1}-\frac{M_{j-1}}{6}h_j^2)\frac{x_j-x}{h_j}+(y_j-\frac{M_j}{6}h_j^2)\frac{x-x_{j-1}}{h_j} \end{aligned} \]

所以，我们的目的就是求出 \(M_j\)，\(j=0,1,\cdots,n\)。

因为 \(S'\) 是连续的，所以

在 \([x_{j-1},x_j]\) 上，\(S'_j(x)=-M_{j-1}\frac{(x_j-x)^2}{2h_j}+M_j\frac{(x-x_{j-1})^2}{2h_j}+f[x_{j-1},x_j]-\frac{M_j-M_{j-1}}{6}h_j\)

在 \([x_j,x_{j+1}]\) 上，\(S'_{j+1}(x)=-M_{j}\frac{(x_{j+1}-x)^2}{2h_{j+1}}+M_{j+1}\frac{(x-x_{j})^2}{2h_{j+1}}+f[x_j,x_{j+1}]-\frac{M_{j+1}-M_{j}}{6}h_{j+1}\)

有 \(S'_{j+1}(x_j)=S'_j(x_j)\)，所以我们可以得到 \(M_{j-1}, M_j, M_{j+1}\) 之间的关系：

记 \(\lambda_j=\frac{h_{j+1}}{h_j+h_{j+1}}\)，\(\mu_j=\frac{h_{j}}{h_j+h_{j+1}}\)，\(g_j=\frac{6}{h_j+h_{j+1}}(f[x_j,x_{j+1}]-f[x_{j-1},x_j])\)，则

\[ \mu_jM_{j-1}+2M_j+\lambda_jM_{j+1}=g_j \]

其中 \(j=1,2,\cdots,n-1\)。

\[ \begin{bmatrix} \mu_1 & 2 & \lambda_1 & & & \\ & \mu_2 & 2 & \lambda_2 & & \\ & & \ddots & \ddots & \ddots & \\ & & & \mu_{n-1} & 2 & \lambda_{n-1} \\ \end{bmatrix} \begin{bmatrix} M_0\\ M_1\\ \vdots\\ M_n\\ \end{bmatrix}= \begin{bmatrix} g_1\\ g_2\\ \vdots\\ g_{n-1}\\ \end{bmatrix} \]

我们有 \(n+1\) 个未知数，\(n-1\) 个方程 \(\rightarrow\) 由边界条件增加两个方程

---

Clamped boundary

此时我们知道 \(S'(x_0)=f'(x_0)\)，\(S'(x_n)=f'(x_n)\)，所以

在 \([x_0,x_1]\) 上，\(S'_1(x)=-M_0\frac{(x_1-x)^2}{2h_1}+M_1\frac{(x-x_0)^2}{2h_1}+f[x_0,x_1]-\frac{M_1-M_0}{6}h_1\)

在 \([x_{n-1},x_n]\) 上，\(S'_n(x)=-M_{n-1}\frac{(x_n-x)^2}{2h_n}+M_n\frac{(x-x_{n-1})^2}{2h_n}+f[x_{n-1},x_n]-\frac{M_n-M_{n-1}}{6}h_n\)

所以我们额外有两个方程：

\[ \begin{cases} f'(x_0)=-M_0\frac{h_1}{2}+f[x_0,x_1]-\frac{M_1-M_0}{6}h_1\\ f'(x_n)=M_{n }\frac{h_n}{2}+f[x_{n-1},x_n]-\frac{M_n-M_{n-1}}{6}h_n \end{cases} \Rightarrow \begin{cases} 2M_0+M_1=\frac{6}{h_1}(f[x_0,x_1]-f'(x_0))\triangleq g_0\\ M_{n-1}+2M_n=\frac{6}{h_n}(f'(x_n)-f[x_{n-1},x_n]) \triangleq g_n \end{cases} \]

所以我们可以得到

\[ \begin{bmatrix} 2 & 1 & & & &\\ \mu_1 & 2 & \lambda_1 & & &\\ & \ddots & \ddots & \ddots & &\\ & & \mu_{n-1} & 2 & \lambda_{n-1} &\\ & & & 1 & 2 \end{bmatrix} \begin{bmatrix} M_0\\ M_1\\ \vdots\\ M_n\\ \end{bmatrix}= \begin{bmatrix} g_0\\ g_1\\ \vdots\\ g_n \end{bmatrix} \]

---

Natural boundary

根据之前的假设 \(M_0=S''(x_0)=y''_0\)，\(M_n=S''(x_n)=y''_n\)，则

\[ \lambda_0 = 0, g_0 = 2y''_0, \mu_n = 0, g_n = 2y''_n \]

当 \(S''(x_0)=S''(x_n)=0\)，我们称之为自由边界（Free Boundary），此时 \(g_0=g_n=0\)。

\[ \begin{bmatrix} 2 & 0 & 0 & & &\\ \mu_1 & 2 & \lambda_1 & \\ & \ddots & \ddots & \ddots & \\ & & \mu_{n-1} & 2 & \lambda_{n-1} \\ & & 0& 0 & 2 \end{bmatrix}_{(n+1)\times (n+1)} \begin{bmatrix} M_0\\ M_1\\ \vdots\\ M_{n-1}\\ M_n\\ \end{bmatrix}_{(n+1)\times 1}= \begin{bmatrix} g_0\\ g_1\\ \vdots\\ g_{n-1}\\ g_n \end{bmatrix}_{(n+1)\times 1} \]

自由边界的情况下，有 \(S''(x_0)=S''(x_n)=0\)。

---

Periodic boundary

如果 \(f\) 是周期函数，即 \(y_n=y_0\)​ 且 \(S'(a^+)=S'(b^−)\Rightarrow M_0=M_n\)

\[ \begin{bmatrix} 2 & \lambda_1 & & & \mu_1\\ \mu_2 & 2 & \lambda_2 & \\ & \ddots & \ddots & \ddots & \\ & & \mu_{n-1} & 2 & \lambda_{n-1} \\ \lambda_n & & & \mu_n & 2 \end{bmatrix}_{n\times n} \begin{bmatrix} M_1\\ \vdots\\ M_{n-1}\\ M_n\\ \end{bmatrix}_{n\times 1}= \begin{bmatrix} g_1\\ \vdots\\ g_{n-1}\\ g_n \end{bmatrix}_{n\times 1} \]

Note

• 只要系数矩阵是严格对角占优的，那么三次样条能通过边界被唯一确定
• 如果 \(f\in C[a,b]\) 且 \(\frac{\max⁡ h_i}{\min ⁡h_i}\leq C<\infty\)，那么当 \(h_i\rightarrow 0\) 时，\(S(x)\stackrel{\text{uniform}}{\rightarrow}f(x)\)。也就是说，在保证不增加样条阶数的情况下，可通过增加节点个数来提升近似精度

执行三次样条插值法的步骤如下：

1. 计算 \(\mu_j,\lambda_j,g_j\)
2. 求解 \(M_j\)
3. 找到包含 \(x\) 的子区间，即找到相应的 \(j\)
4. 通过 \(S_j(x)\) 得到 \(f(x)\) 的近似值

评论
