Chapter 2: Image Formation¶

📖 阅读信息

阅读时间：6 分钟 | 中文字符：2520

Camera and lens¶

Image Formation¶

成像的第一步就是理解相机的原理，一种最简单的方法就是直接把一片薄膜（Film）放在物体面前，但是，由于我们没法做到物体上一点和薄膜上的点一一映射，因此这样的方法是不可行的。

Pinhole Camera¶

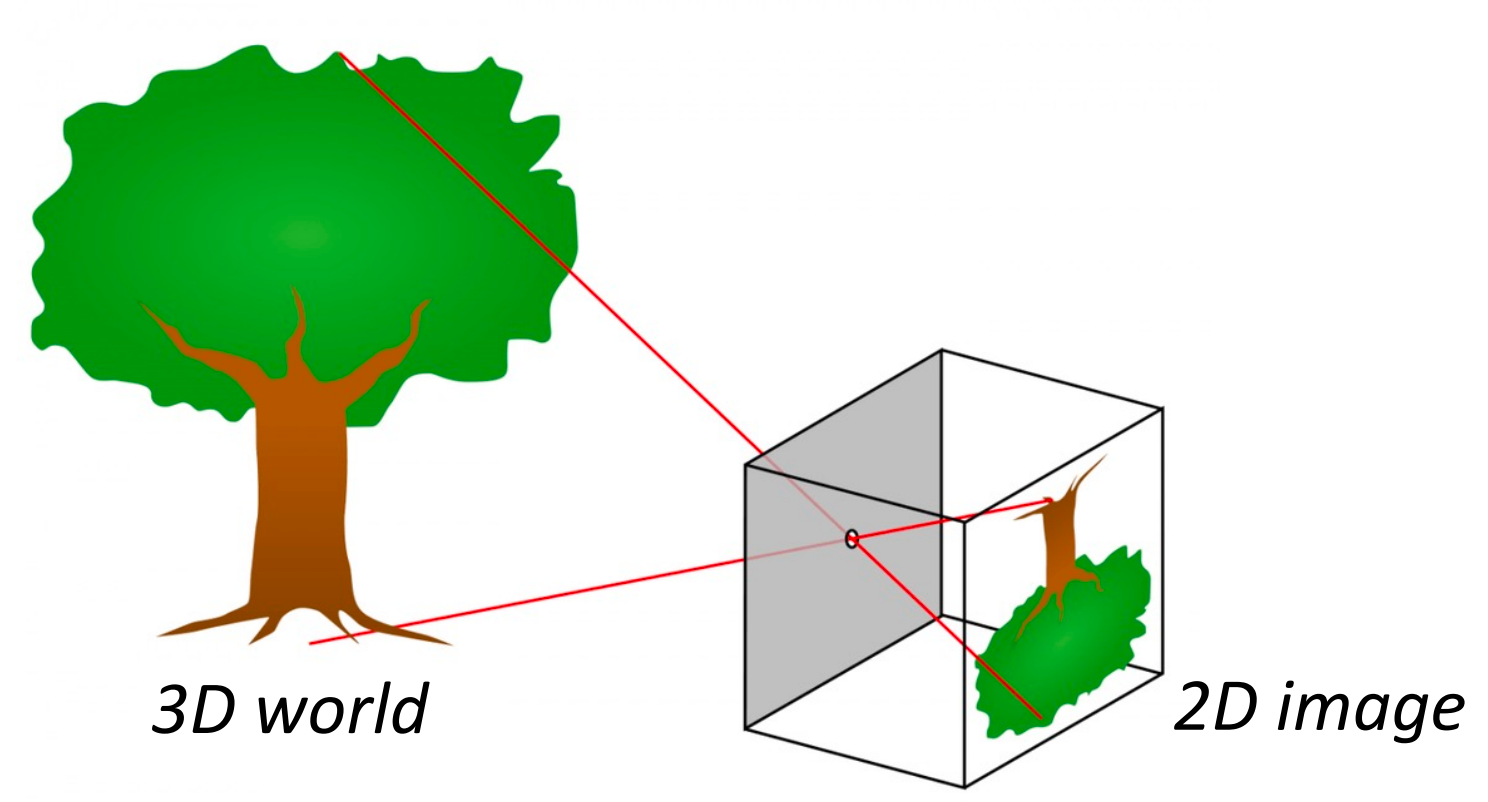

由于直接把一片薄膜放在物体面前的方法不可行，我们在物体和薄膜之间加一块挡板，以阻挡大多数的光线，由此得到了一台简陋的针孔相机（Pinhole Camera），中间的开口被称为光圈（Aperture）。

Shrinking the Aperture¶

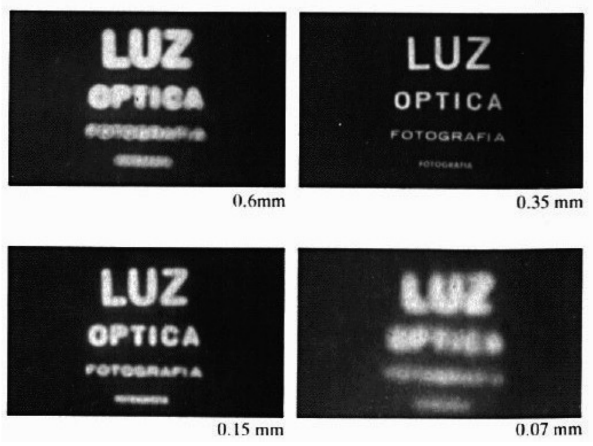

由物理常识可得，光圈越小，成像就越清晰。但这并不代表着光圈越小越好，这是因为：

光圈越小，通过的光也就越少，成像就会变得很暗
衍射（Diffraction）效应：当光圈尺寸和光的波长相当甚至更小时，通过光圈后会偏离直线传播路径并发生弯曲扩散，自然难以形成清晰的像

Lens¶

透镜（Lens）（或镜头）有着和针孔相同的投影原理，但是它能让更多的光进来，并让这些光汇聚起来。

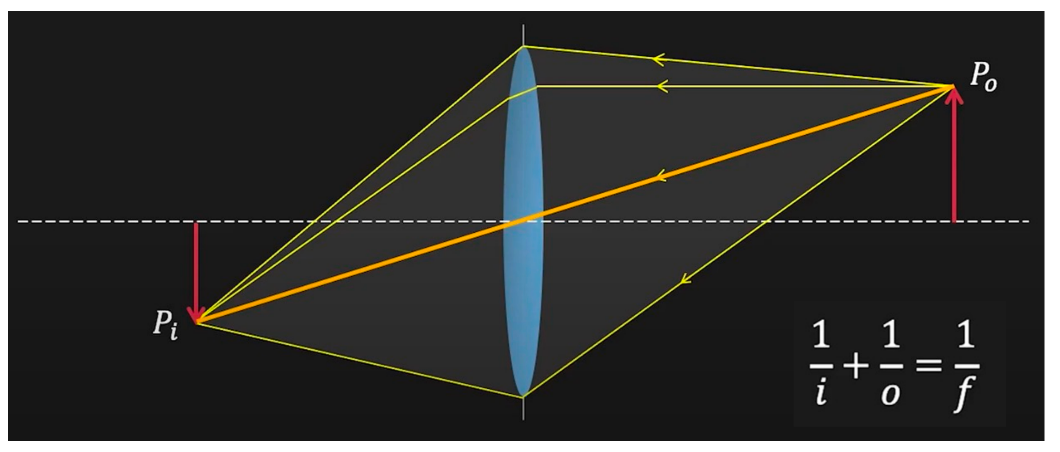

成像公式：\(\frac{1}{i}+\frac{1}{o}=\frac{1}{f}\)，其中 \(i,o,f\) 分别为像距、物距和焦距（Focal Length）

当 \(o\rightarrow\infty,f=i\)

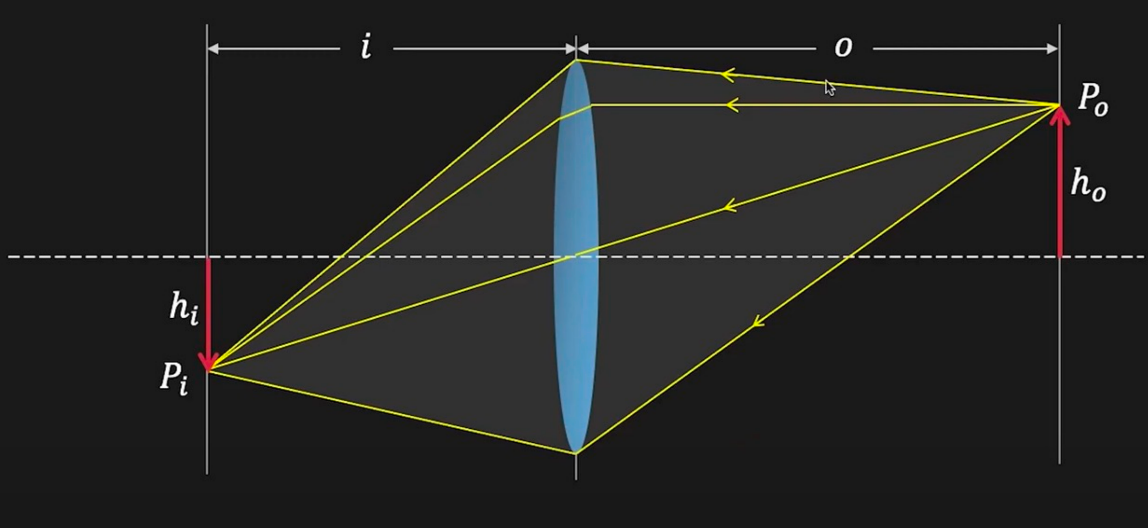

透镜可用于图像放大（Image Magnification），放大率为 \(m=\frac{h_i}{h_0}=\frac{i}{o}\)

[image-20260102110723288]

相机通过改变焦距来实现图像放大，因为 \(\frac{1}{i}+\frac{1}{o}=\frac{1}{f}\Rightarrow i=\frac{of}{o-f}\Rightarrow m=\frac{i}{o}=\frac{f}{o-f}\)，因此 \(f\) 越大，分子越大，分母越小，\(m\) 显然会变大
- 从另一个角度看，调整焦距的同时也改变了视场（Field of View, FOV)：焦距越长，视角更窄；焦距越短，视角越宽。当然，除焦距外，FOV 还取决于传感器的大小

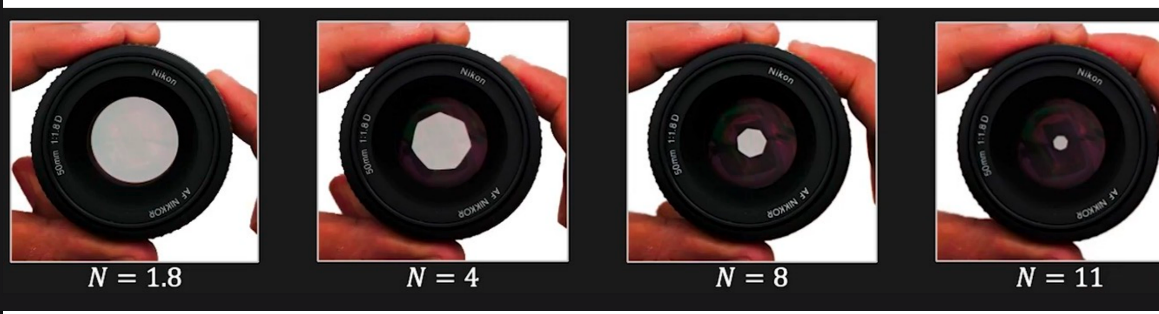

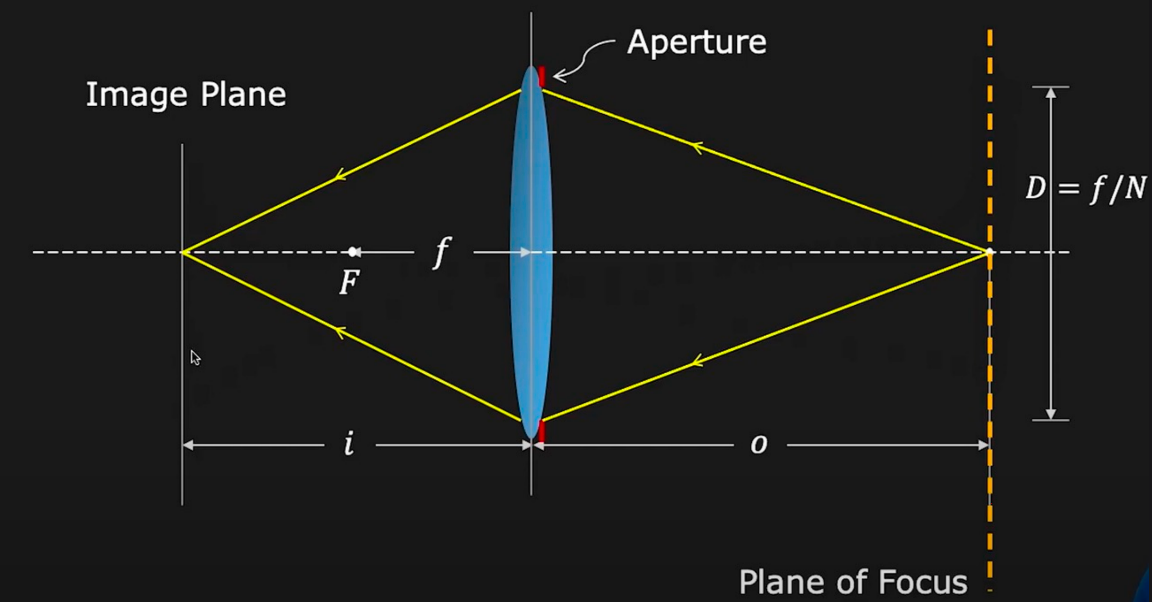

在相机中，光圈是指镜头的受光区域，一般用镜头直径区分。可通过增减光圈大小来控制图像亮度。一种更方便的表示光圈的方法是使用一个关于焦距的分数，即 \(D=\frac{f}{N}\)，其中 \(N\) 为焦比（F-number）。比如对于 50mm 的焦距，当光圈完全打开时，焦比为 1.8（此时光圈直径为 27.8mm）。

Lens Defocus¶

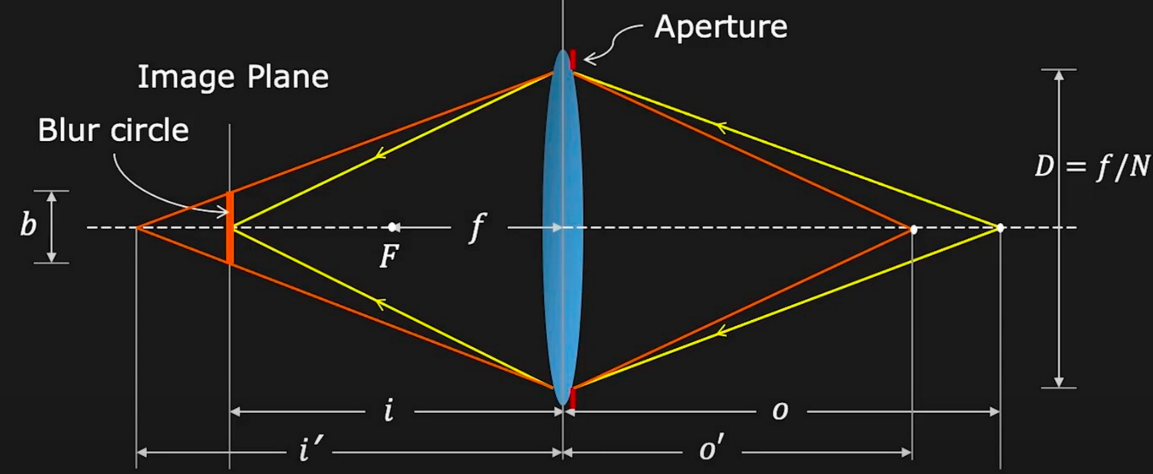

假设物体位于黄色虚线处时，物体的光线进入透镜后正好在底片处汇聚成一点，因此成像很清晰
但如果稍微改变物体的位置，比如靠近些，那么对应的像就会远离镜头（同时也远离底片，符合高斯成像公式的约束），来自物体的光在底片处就会形成一片光斑（模糊圈（Blue Circle）或弥散圈（Circle of Confusion）），如图中加粗的橙色实线部分所示
- 利用相似三角形能解出 \(b\)：\(\dfrac{b}{D} = \dfrac{|i' - i|}{i'} \Rightarrow b = \dfrac{D}{i'}|i' - i|, b \propto D \propto \dfrac{1}{N}\)

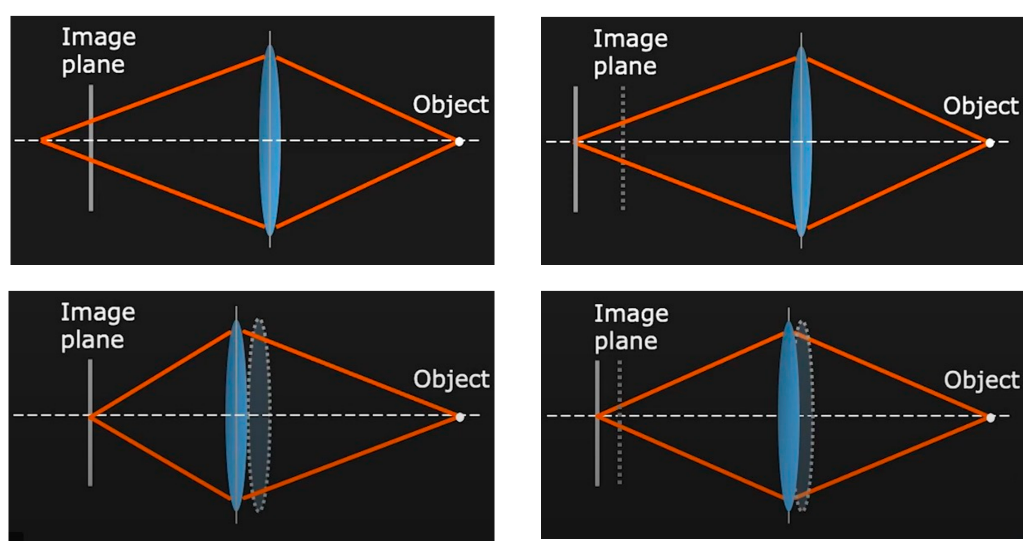

当物体位置不动时，要想对好焦，可以从以下几方面考虑：

只移动底片（右上）
只移动镜头位置（左下）
两者也可同时移动（右下）

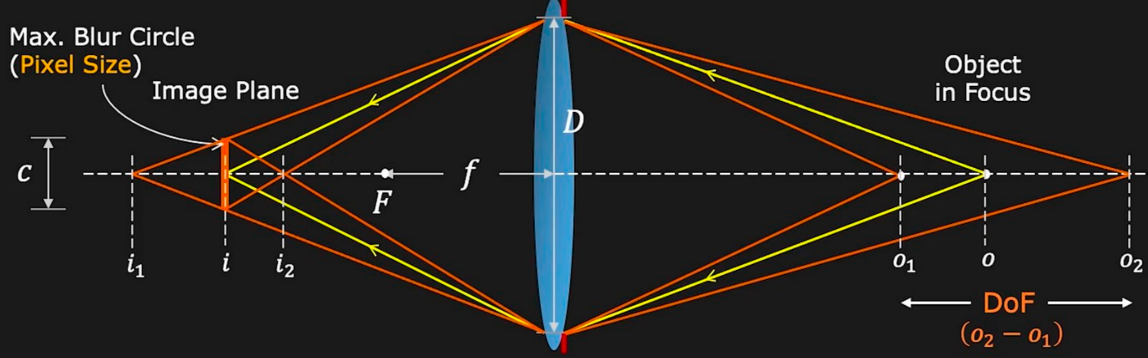

景深（Depth of Field, DoF）：一种物体距离范围，在范围内（即模糊度 b 小于像素尺寸的范围）的图像能够对好焦。其原理图如下：

\(c = \dfrac{f^2(o - o_1)}{No_1(o - f)} = \dfrac{f^2(o_2 - o)}{No_2(o - f)}\)
DoF = \(o_2 - o_1 = \dfrac{2of^2cN(o - f)}{f^4 - c^2N^2(o - f)^2}\)
减小光圈直径（增大焦比）会增加 DoF

How to blur the background?

更大的光圈
更长的焦距
前景要近
背景要远

Geometric Image Formation¶

相机模型描述了三维世界和二维图像之间的几何关系。

两类投影模型：

正射投影（Orthographic Projection）
透视投影（Perspective Projection）

Perspective Projection¶

透视投影（Perspective Projection）：三维世界坐标 \(\rightarrow\) 二维图像坐标

\[ p = \begin{bmatrix}u \\ v\end{bmatrix} = \begin{bmatrix}\dfrac{fx}{z} \\ \dfrac{fy}{z}\end{bmatrix} \]

Homogeneous Coordinates

非齐次坐标 \(\mathbf{x}\) \(\rightarrow\) 齐次坐标 \(\tilde{\mathbf{x}}\)

\[ \begin{aligned} \tilde{\mathbf{x}} = \begin{pmatrix}\tilde{x} \\ \tilde{y} \\ \tilde{w}\end{pmatrix} = \begin{pmatrix}x \\ y \\ 1\end{pmatrix} = \begin{pmatrix}\mathbf{x} \\ 1\end{pmatrix} = \bar{\mathbf{x}} \\ \tilde{\mathbf{x}} = \begin{pmatrix}\tilde{x} \\ \tilde{y} \\ \tilde{z} \\ \tilde{w}\end{pmatrix} = \begin{pmatrix}x \\ y \\ z \\ 1\end{pmatrix} = \begin{pmatrix}\mathbf{x} \\ 1\end{pmatrix} = \bar{\mathbf{x}} \end{aligned} \]
- 其中 \(\bar{\mathbf{x}}\) 为增广向量（Augmented Vector）
齐次坐标 \(\rightarrow\) 非齐次坐标

\[ \begin{aligned} \bar{\mathbf{x}} = \begin{pmatrix}\mathbf{x} \\ 1\end{pmatrix} = \begin{pmatrix}x \\ y \\ 1\end{pmatrix} = \dfrac{1}{\tilde{w}} \tilde{\mathbf{x}} = \dfrac{1}{\tilde{w}} \begin{pmatrix}\tilde{x} \\ \tilde{y} \\ \tilde{w}\end{pmatrix} = \begin{pmatrix}\tilde{x} / \tilde{w}\\ \tilde{y} / \tilde{w}\\ 1\end{pmatrix} \\ \bar{\mathbf{x}} = \begin{pmatrix}\mathbf{x} \\ 1\end{pmatrix} = \begin{pmatrix}x \\ y \\ z \\1\end{pmatrix} = \dfrac{1}{\tilde{w}} \tilde{\mathbf{x}} = \dfrac{1}{\tilde{w}} \begin{pmatrix}\tilde{x} \\ \tilde{y} \\ \tilde{z} \\ \tilde{w}\end{pmatrix} = \begin{pmatrix}\tilde{x} / \tilde{w}\\ \tilde{y} / \tilde{w}\\ \tilde{z} / \tilde{w} \\ 1\end{pmatrix} \end{aligned} \]

在齐次坐标表示中，透视投影就是一个简单的线性变换（矩阵乘法）：

\[ \begin{bmatrix}f & 0 & 0 & 0 \\ 0 & f & 0 & 0 \\ 0 & 0 & 1 & 0\end{bmatrix} \begin{bmatrix}x \\ y \\ z \\ 1\end{bmatrix} = \begin{bmatrix}fx \\ fy \\ z\end{bmatrix} \cong \begin{bmatrix}\frac{fx}{z} \\ \frac{fy}{z} \\ 1\end{bmatrix} \]

物体上两点在像平面上的透视投影：

Example

投影从另一个角度看

一个投影可能对应无数种不同的物体形状：

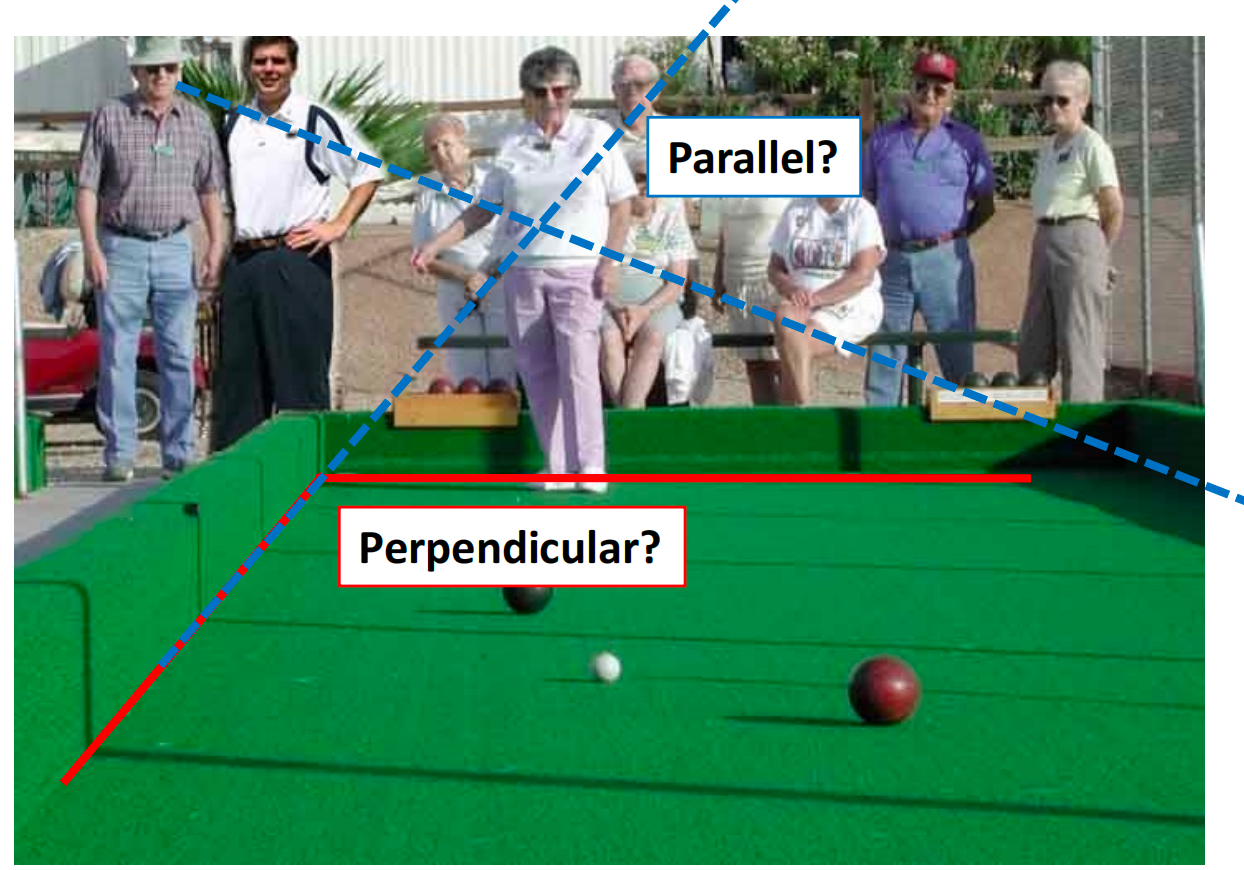

透视投影的性质：

保留了直线“直”的性质

但是长度和角度关系却被丢失了
- 长度
- 角度

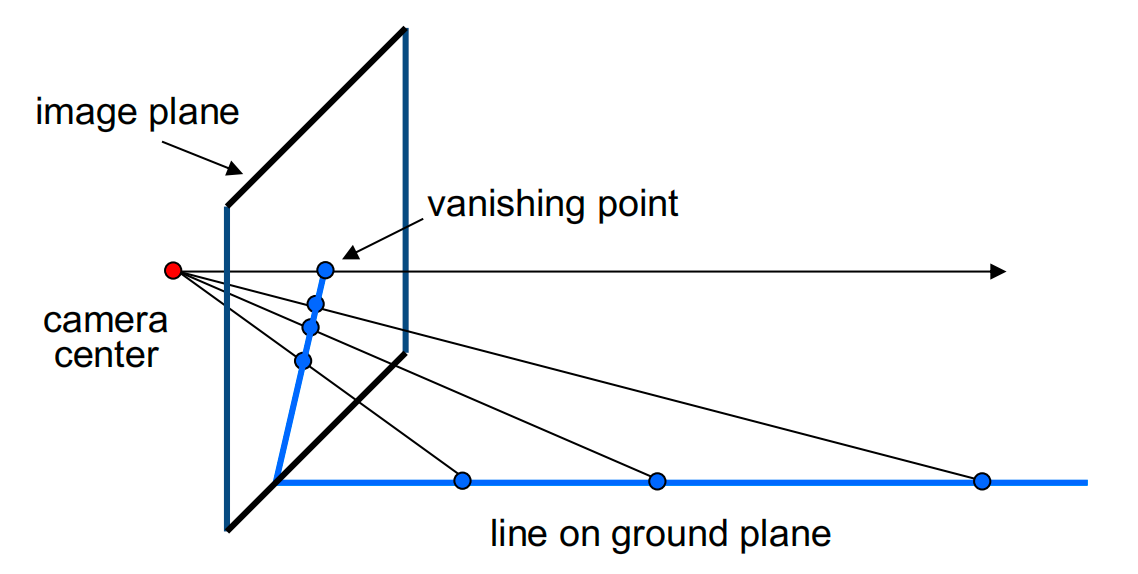

由于角度变化，两条在物理世界平行的线会在图像中汇聚于一点（即消失点，Vanishing Point）

性质：

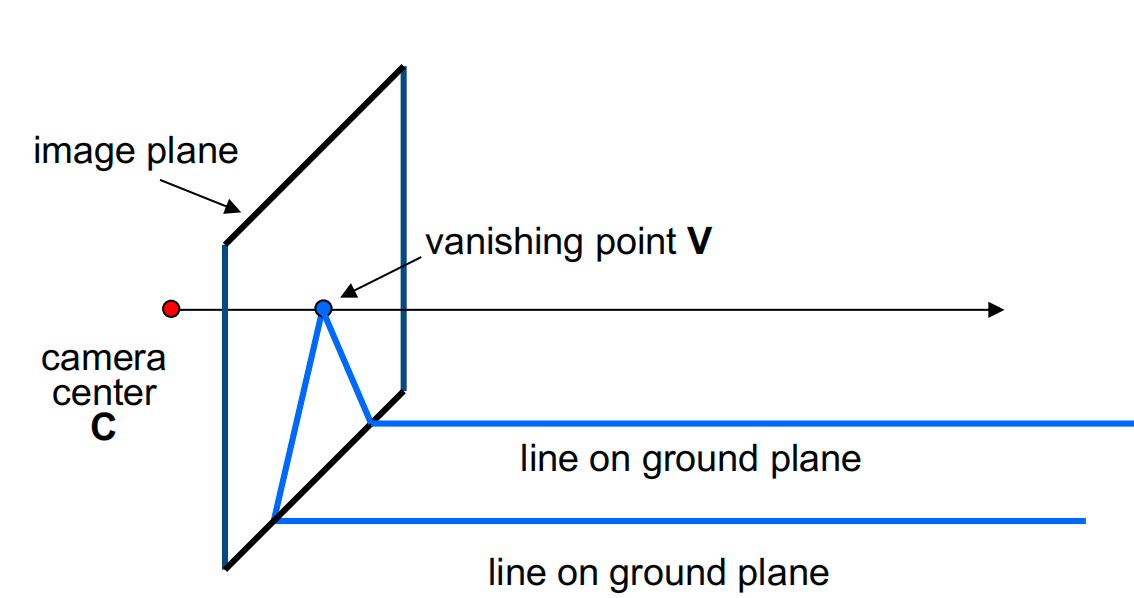

任意两条平行线之间都有一个共同的消失点 v
来自相机上一点 C 的通过 v 的射线与直线平行
因此 v 能够反映直线的方向
v 可能在图像外，甚至无穷远处

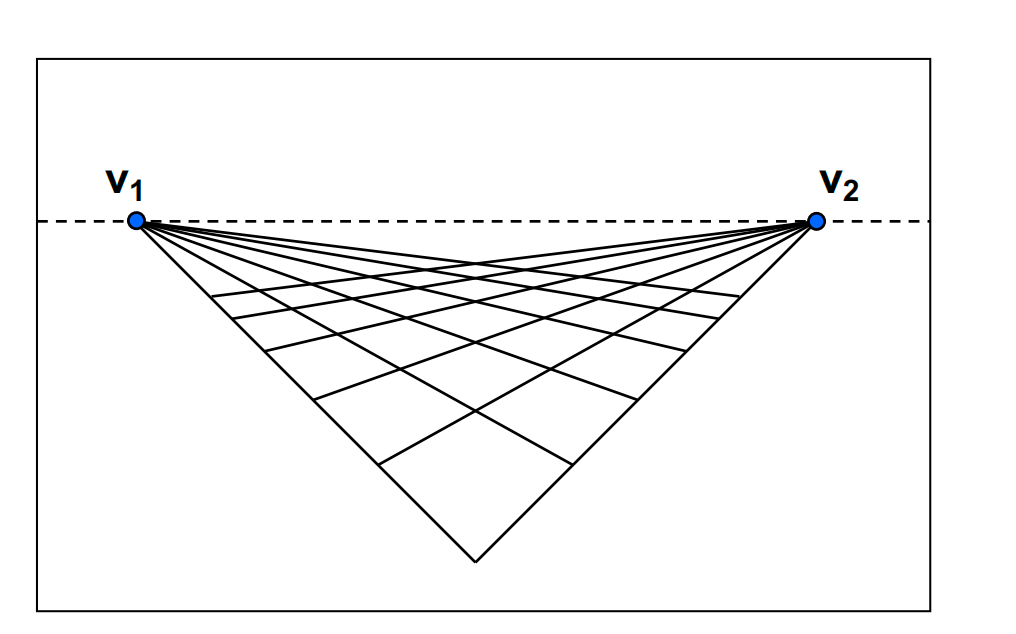

由于平面上任意两条平行线定义了一个消失点，这些消失点的并集就构成了一条消失线（Vanishing Line）

不同的平面会产生不同的消失线，因此消失线包含了平面朝向的信息：

Example

地平线透视效应

地平线就是“地面（或水平地平面）的消失线”。透视投影下，地面上任意一组平行线（道路、铁轨、地砖缝）在图像中都会收敛到某个消失点；所有这些消失点共同落在一条直线上，这条直线就是地平线（消失线）

透视效应：平行于地面的线条在图像中会向远处“汇聚”，看起来越远越小

Perspective distortion¶

Example

观察下图，不难发现建筑物的垂线是歪斜的，延伸后可汇聚于一点。

上面的例子是一种透视畸变（Perspective Distortion）现象，顾名思义是由透视投影引起的。原因便是透视投影会改变物体原有的长度和角度的性质。

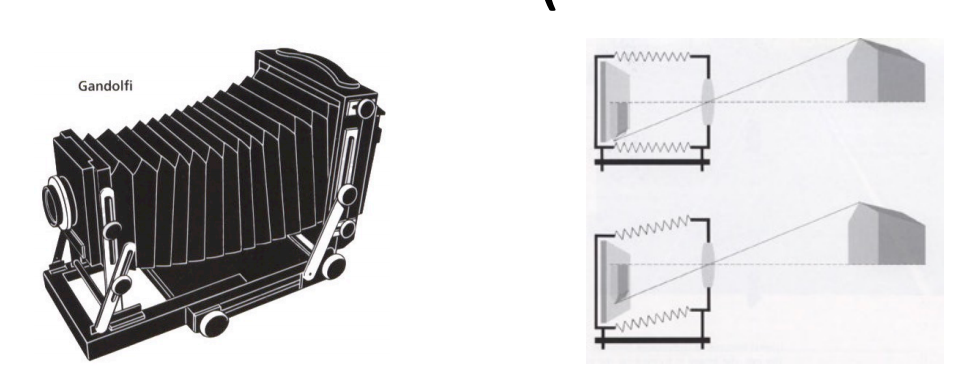

解决方案就是使用移轴相机（View Camera）（镜头相对于胶片移动）

越远离相机中心，物体在图像上的畸变越明显
这一类畸变并不是由镜头的瑕疵引起的

Radial Distortion¶

径向畸变（Radial Distortion）是另一类畸变。和透视畸变明显不同的一点在于物体的直线性质也没在图像上保持，被扭曲成了各种曲线。径向畸变大致可分为：

枕形（Pin Cushion）畸变 \(\leftarrow\) 长焦镜头
桶形（Barrel）畸变 \(\leftarrow\) 广角镜头

这类畸变由镜头瑕疵引起
对于通过透镜边缘的光线更明显

公式表示：

\[ \begin{aligned} r^2 &= {x'_n}^2 + {y'_n}^2 \\ x'_d &= x'_n(1 + \kappa_1 r^2 + \kappa_2 r^4) \\ y'_d &= y'_n(1 + \kappa_1 r^2 + \kappa_2 r^4) \end{aligned} \]

其中：

\(x'_n, y'_n\)：理想情况下透视投影的坐标
\(r\)：该点离图像中心的距离
\(\kappa_1, \kappa_2\)：和镜头相关的（导致图像畸变的）参数，可以利用标定板计算出来
- 可以利用这些参数实现对畸变图像的校正

Example

Example 01Example 02Example 03Example 04

照片中的地平线是圆的，不是因为地球是圆的，其实只是因为广角镜头发生了径向畸变（这里是桶形畸变）。

下图用长焦镜头拍摄，导致枕形畸变发生。

长焦镜头的枕形畸变自带“瘦脸”效果。

矫正径向扭曲：

Photometric Image Formation¶

光度成像（Photometric Image Formation）描述了三维世界的物理性质和二维图像的颜色之间的关系。

Shutter¶

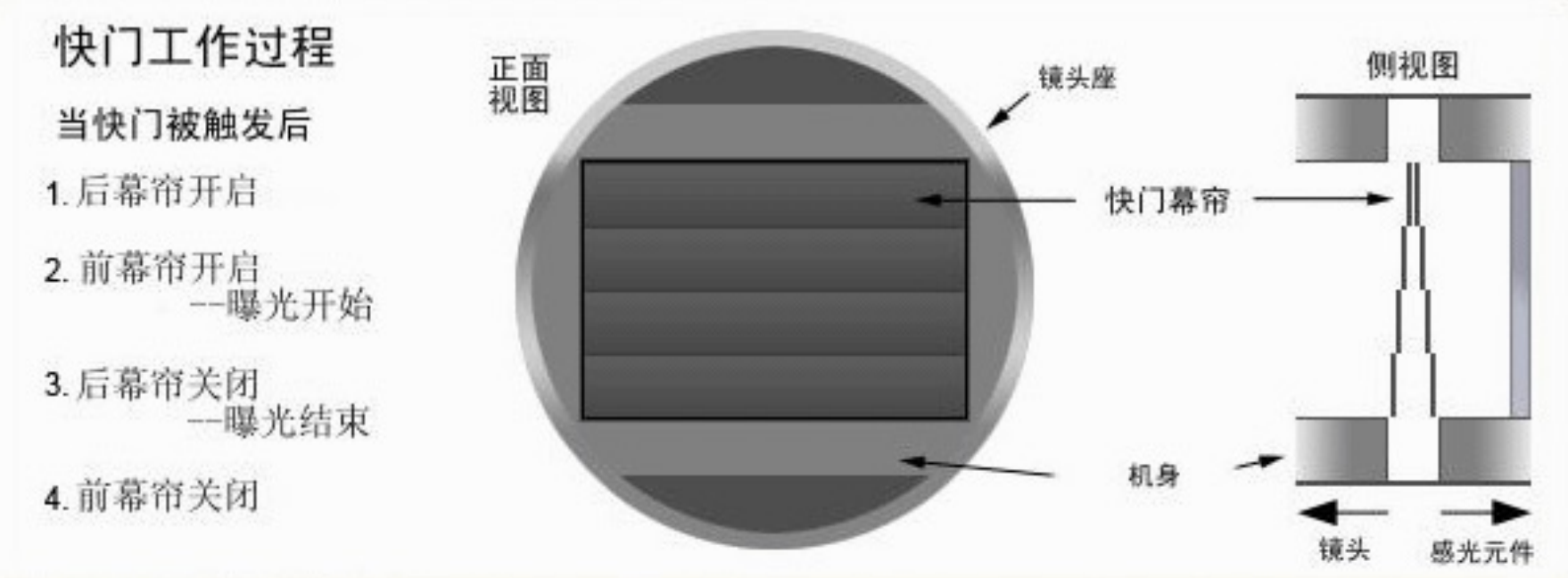

快门（Shutter）：

焦平面快门（Focal Plane Shutter）位于图像传感器 / 胶片正前方
多数数码相机采用机械与电子快门相结合的方式
快门速度通过控制曝光时间来改变到达传感器的光量
像素值 = 光强在曝光时间内的积分
它决定图像是否过曝、欠曝、模糊或出现噪点

卷帘快门效应（Rolling Shutter Effect）：拍摄扇叶或螺旋桨等高速运动的物体时产生的一种图像畸变现象。

Color Space¶

色彩空间（Color Space）的表示方法有如下：

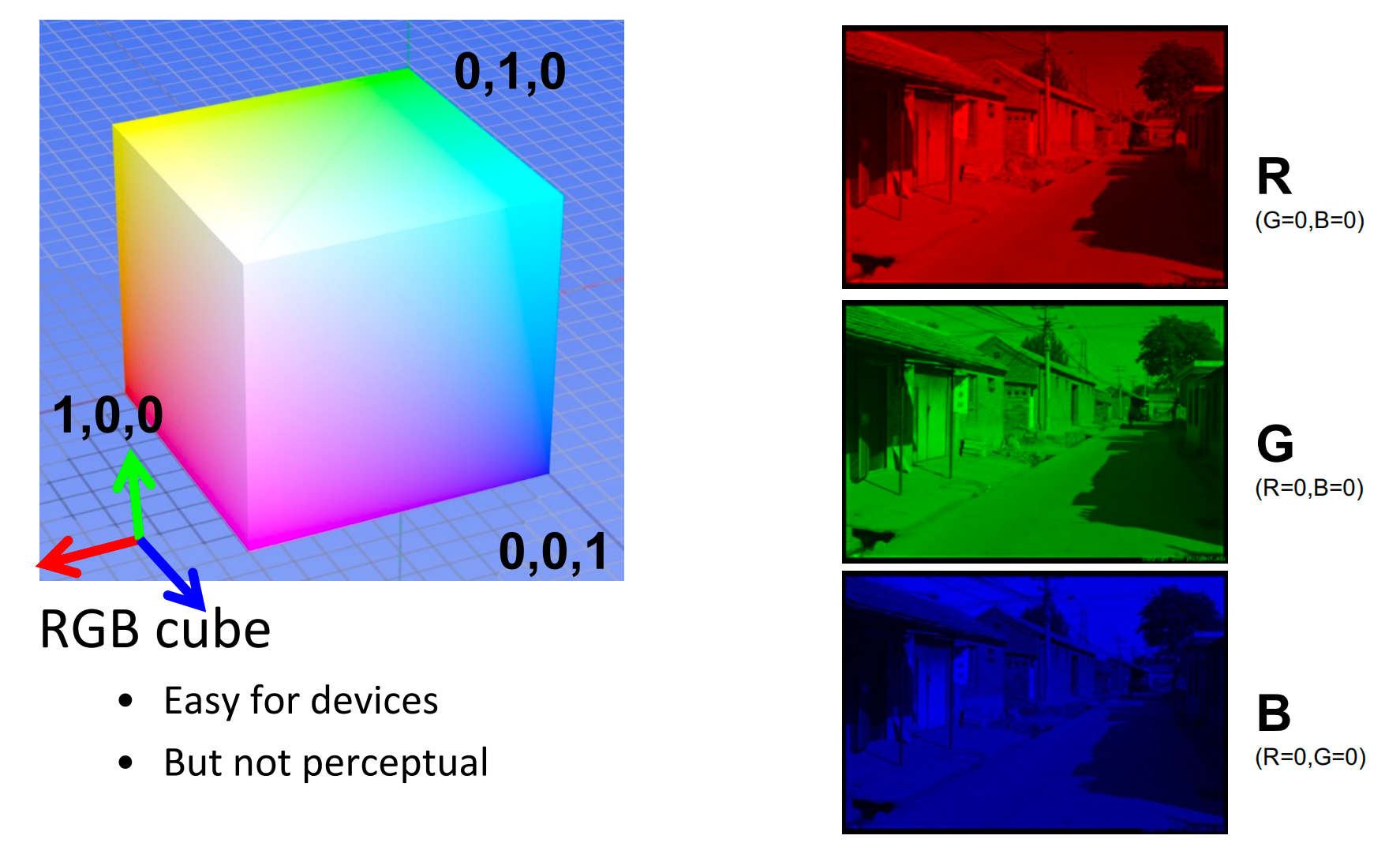

RGB：

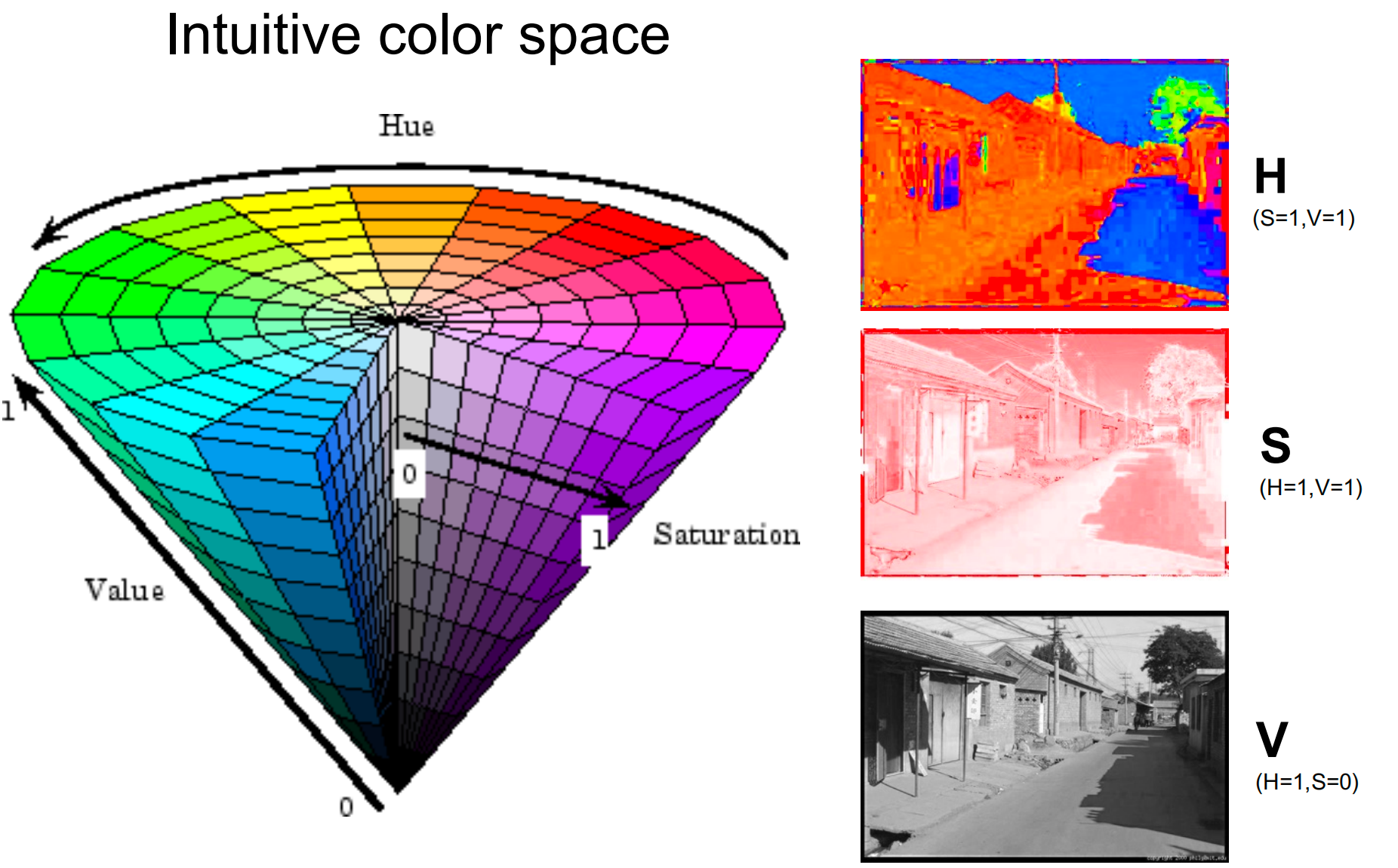

HSV：

Images in Python¶

Python 中的图像：

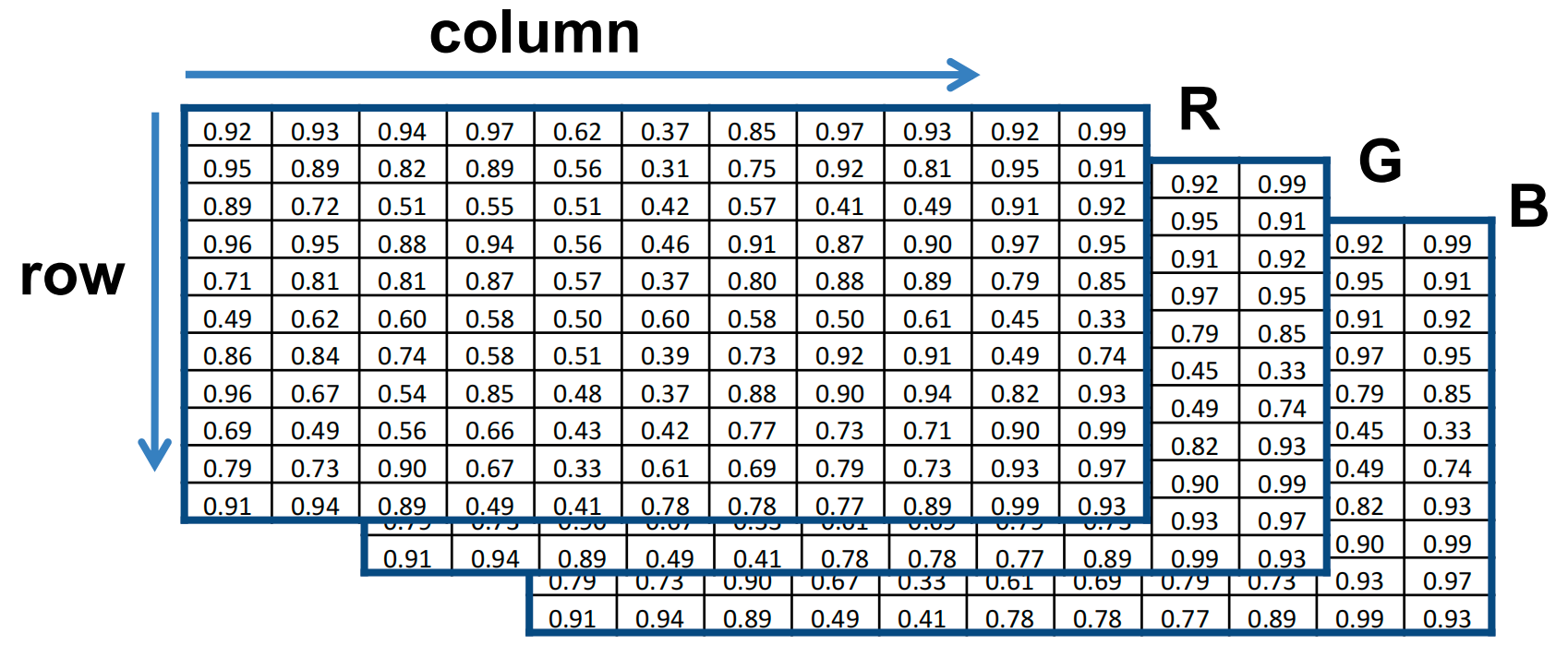

用矩阵表示一个图像
假设有一个 NxM 的图像叫做 im
- im(0, 0, 0)：左上角的像素在 R 通道的值
- im(y-1, x-1, b-1)：向下 y 个像素，向右 x 个像素的像素在第 b 个通道上的值
- im(N-1, M-1, 2)：右下角的像素在 B 通道的值

Practical Color Sensing: Bayer Filter¶

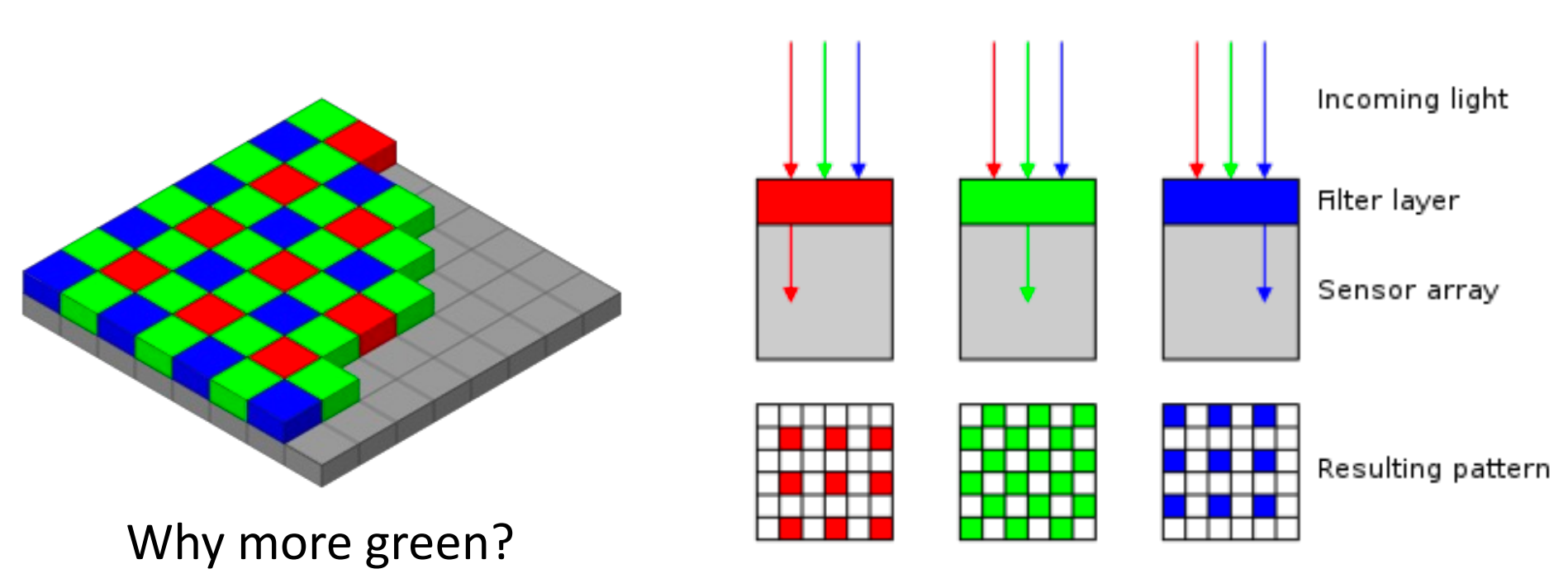

使用拜耳滤色镜（Bayer Filter）实现在单个芯片上的 RGB 感知。

可以看到，在一个 2x2 的单元中包含 1 个红色、1 个蓝色和 2 个绿色像素。之所以绿色更多一些，是因为人眼对绿色（所在波长的光）更敏感，因此用更多的绿色就能让人觉得图像更明亮清晰

Shading¶

之前所讲的都是单束光线在空间中的传播，这一部分从像素强度和色彩的角度来看图像是如何形成的。光线由一个或多个光源发出（Emit），并在场景中物体（或介质）的表面反射（Reflect）或折射（Refract）（一次或多次）。

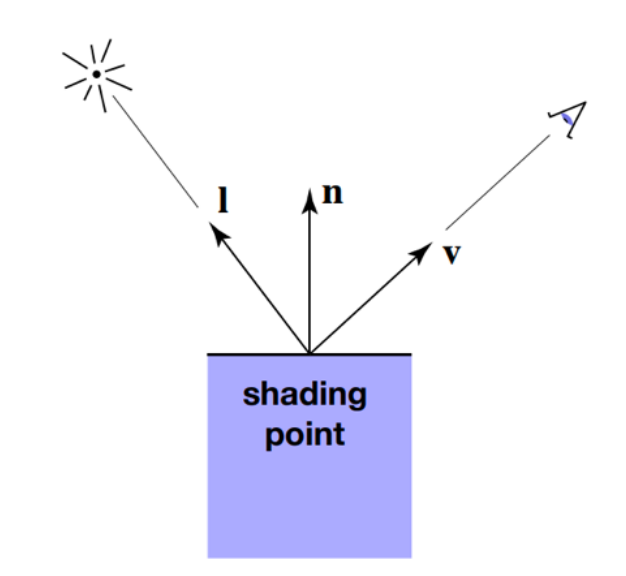

着色要做的就是计算在特定着色点（Shading Point）上反射到相机的光线。在计算前，我们需要定义一些输入量：

观测方向（Viewer Direction）：\(v\)
表面法线（Surface Normal）：\(n\)
光照方向（Light Direction）：\(I\)
表面参数（Surface Parameters）：包括颜色、反光度（Shininess）等

Diffuse Reflection¶

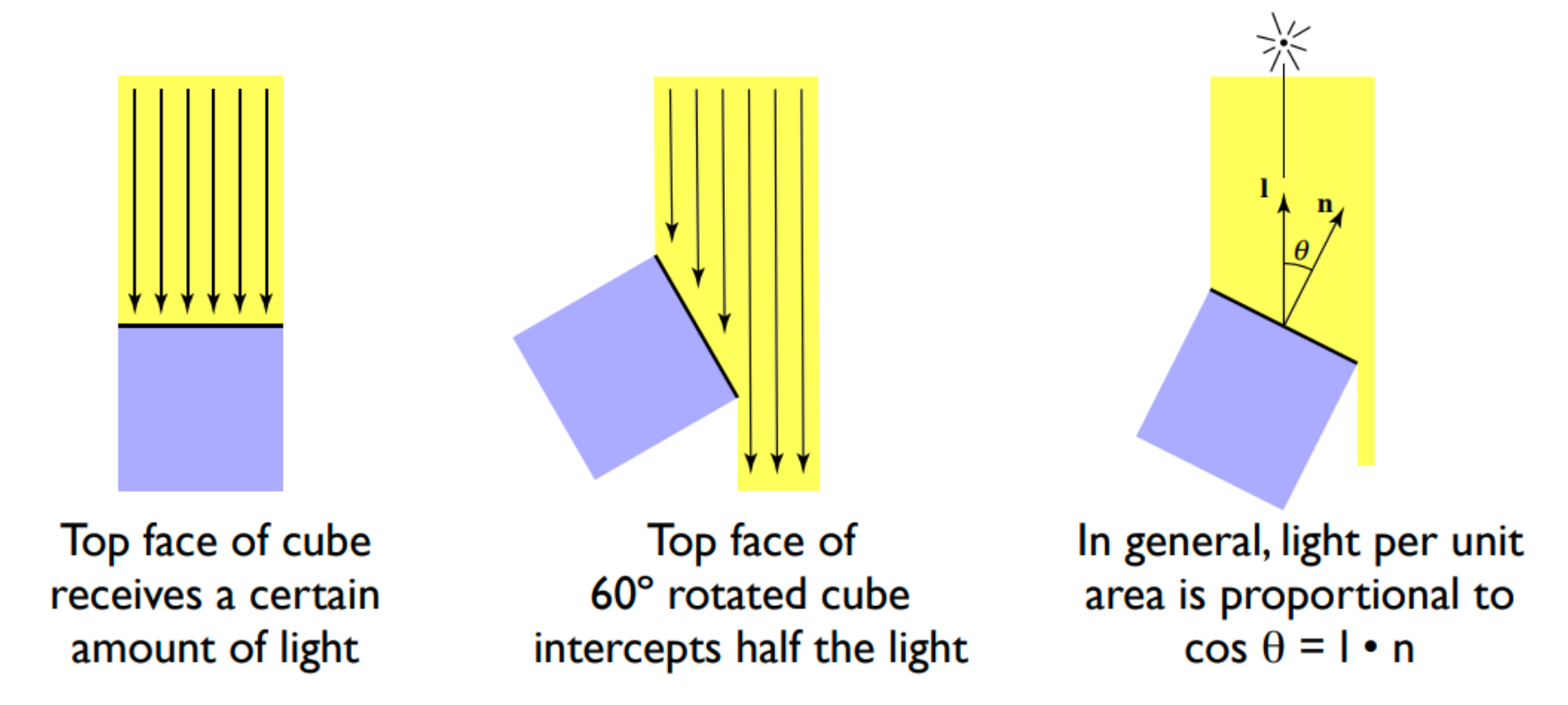

朗伯余弦定律（Lambert's Cosine Law）：着色点上单位面积接收的光照和光照方向与法线夹角的余弦值（即 \(\cos \theta = I \cdot n\)）成正比

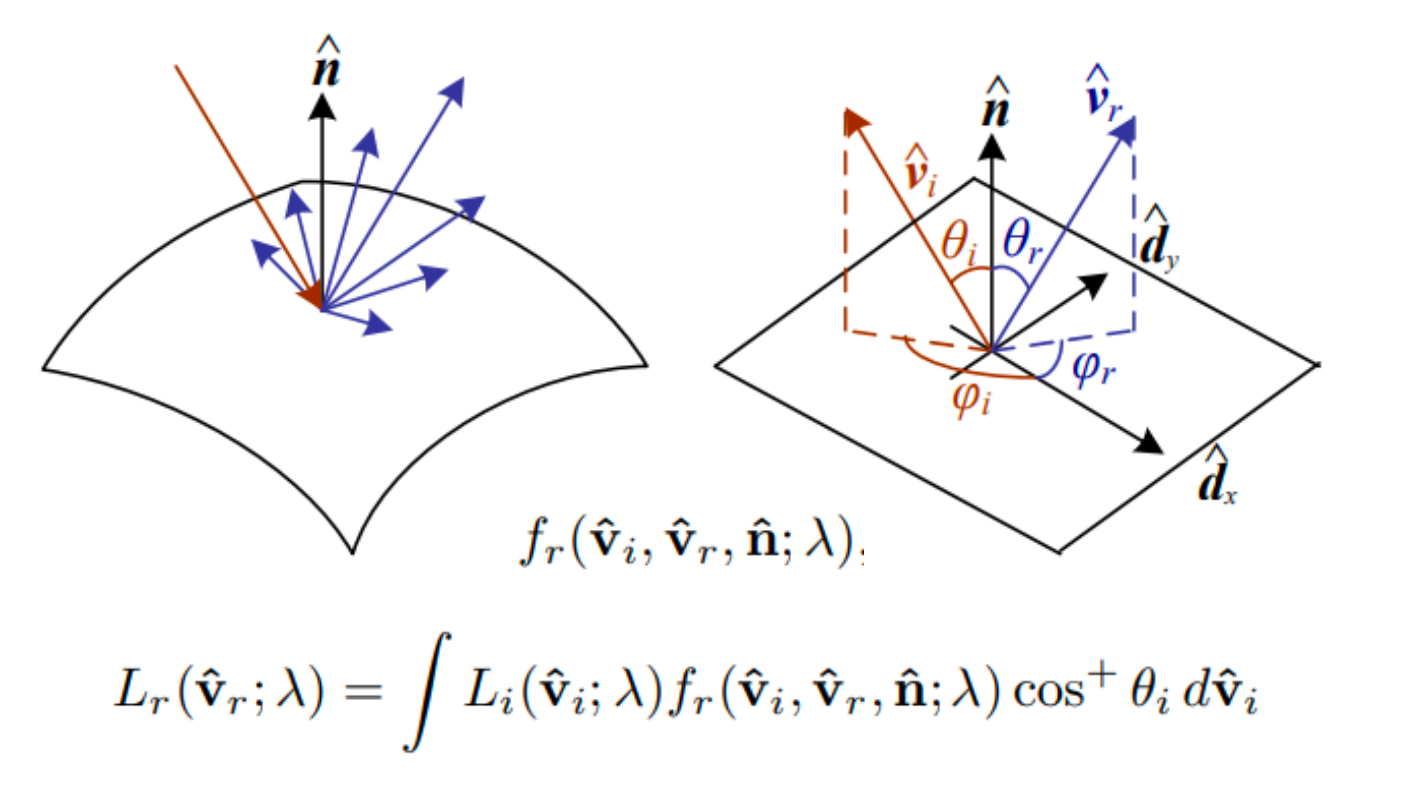

材料的外观/光在表面是如何反射的可以用 BRDF（Bidirectional Reflectance Distribution Function）来描述：

计算漫反射光照的计算公式：

\[ L_d = k_d (I / r^2) \max(0, \mathbf{n} \cdot \mathbf{l}) \]

\(L_d\)：漫反射光照
\(k_d\)：漫反射系数（颜色）
\(I / r^2\)：到达着色点的能量
\(\max(0, \mathbf{n} \cdot \mathbf{l})\)：着色点吸收的能量

Specular Reflection¶

高亮强度取决于观测方向——观测方向和镜面反射光线方向越接近，高光就越亮。

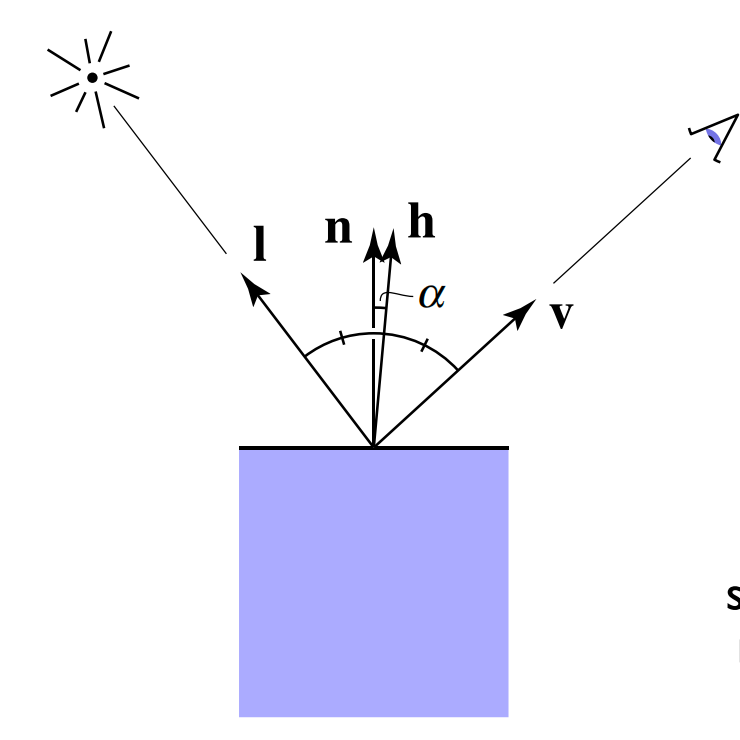

我们将“观测方向和镜面反射光线方向之间的距离”转化到“表面法线和半程向量（Half Vector）（即入射光和反射光之间的角平分线）的夹角”。由于两个向量都是单位向量，所以通过点乘就能计算夹角的余弦值。半程向量的计算公式为：

\[ \mathbf{h} = \text{bisector}(\mathbf{v}, \mathbf{l}) = \dfrac{\mathbf{v} + \mathbf{l}}{\|\mathbf{v} + \mathbf{l}\|} \]

高光强度的计算公式和漫反射光强类似：

\[ \begin{align*} L_s & = k_s (I / r^2) \max(0, \cos \alpha)^p \\ & = k_s (I / r^2) \max(0, \mathbf{n} \cdot \mathbf{h})^p \end{align*} \]

\(k_s\) 为高光系数

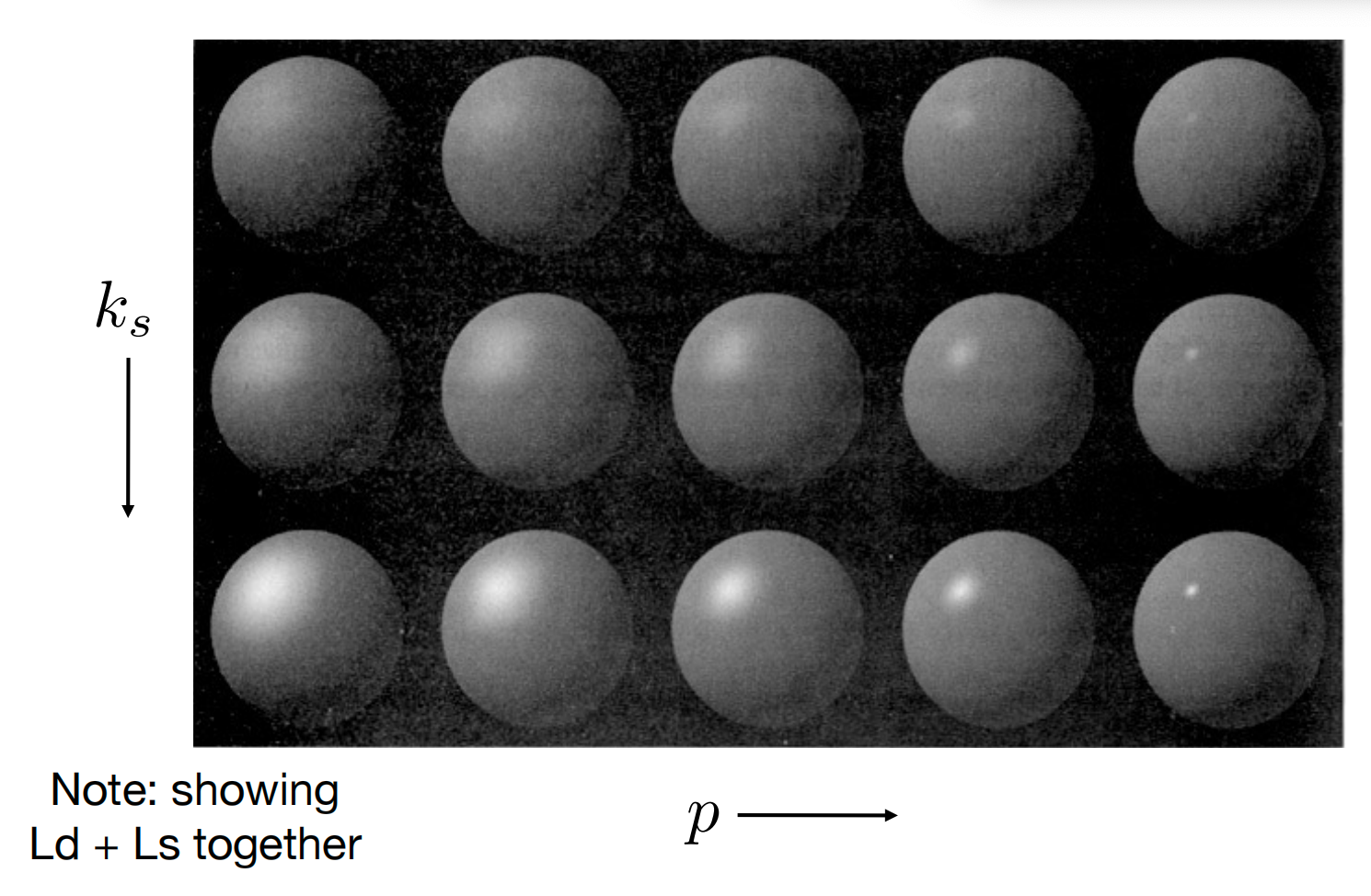

做 \(p\) 次幂的原因：
- 如果不加的话（即 \(p = 1\)），当夹角变大时，余弦值的下降速度并不快
- 但我们知道对于真实世界下的高光，只要偏的度数稍多，高光就看不到了
- 对余弦函数做 \(p\) 次幂，发现只要度数比 0 稍大一些，余弦值就会下降很多，符合现实情况
- 实际使用中 \(p\) 的值在 100-200 左右

Ambient Lighting¶

由于环境光的产生过于复杂，所以我们可以直接认为环境光不依赖于着色模型中的任何参数，直接用常量颜色来表示环境光（但是这只是一个估计并非真实情况）

环境光强的公式为：\(L_a = k_a I_a\)，其中 \(k_a\) 为环境光系数。

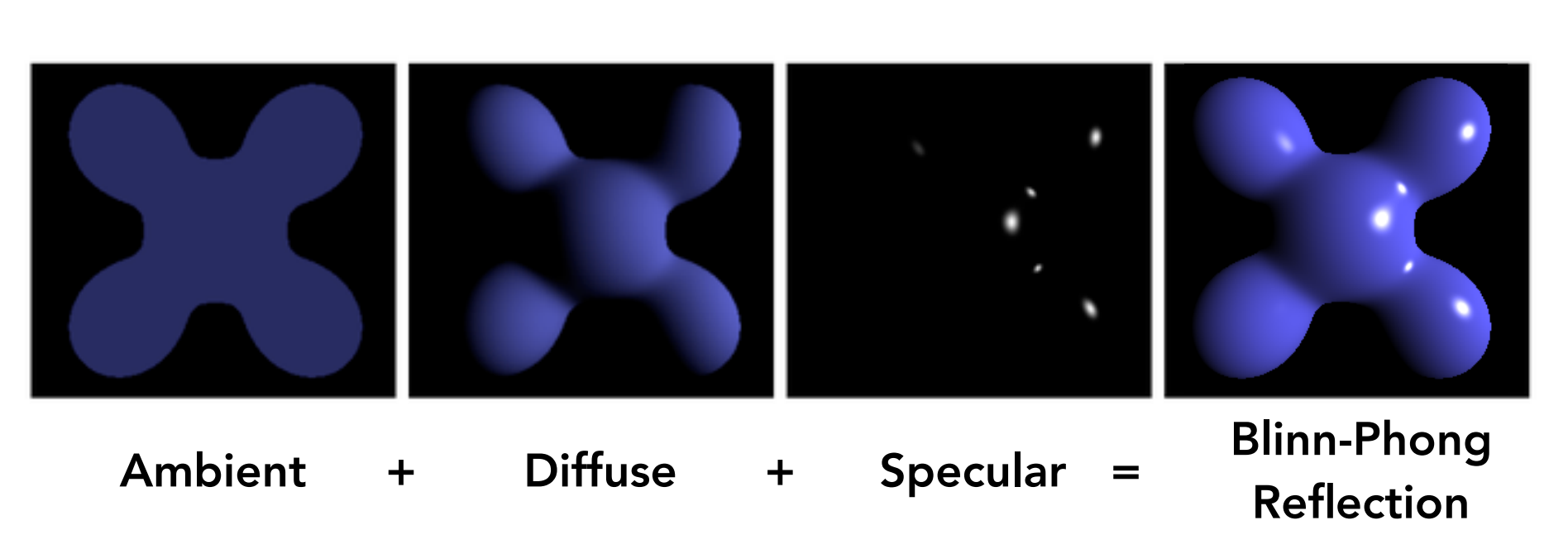

将漫反射、高光和环境光组合起来，就能得到完整的光强公式了：

\[ \begin{align*} L & = L_a + L_d + L_s \\ & = k_a I_a + k_d (I / r^2) \max(0, \mathbf{n} \cdot \mathbf{I}) + k_s (I / r^2) \max(0, \mathbf{n} \cdot \mathbf{h})^p \end{align*} \]
