Homework 05¶
约 979 个字 7 张图片 预计阅读时间 5 分钟

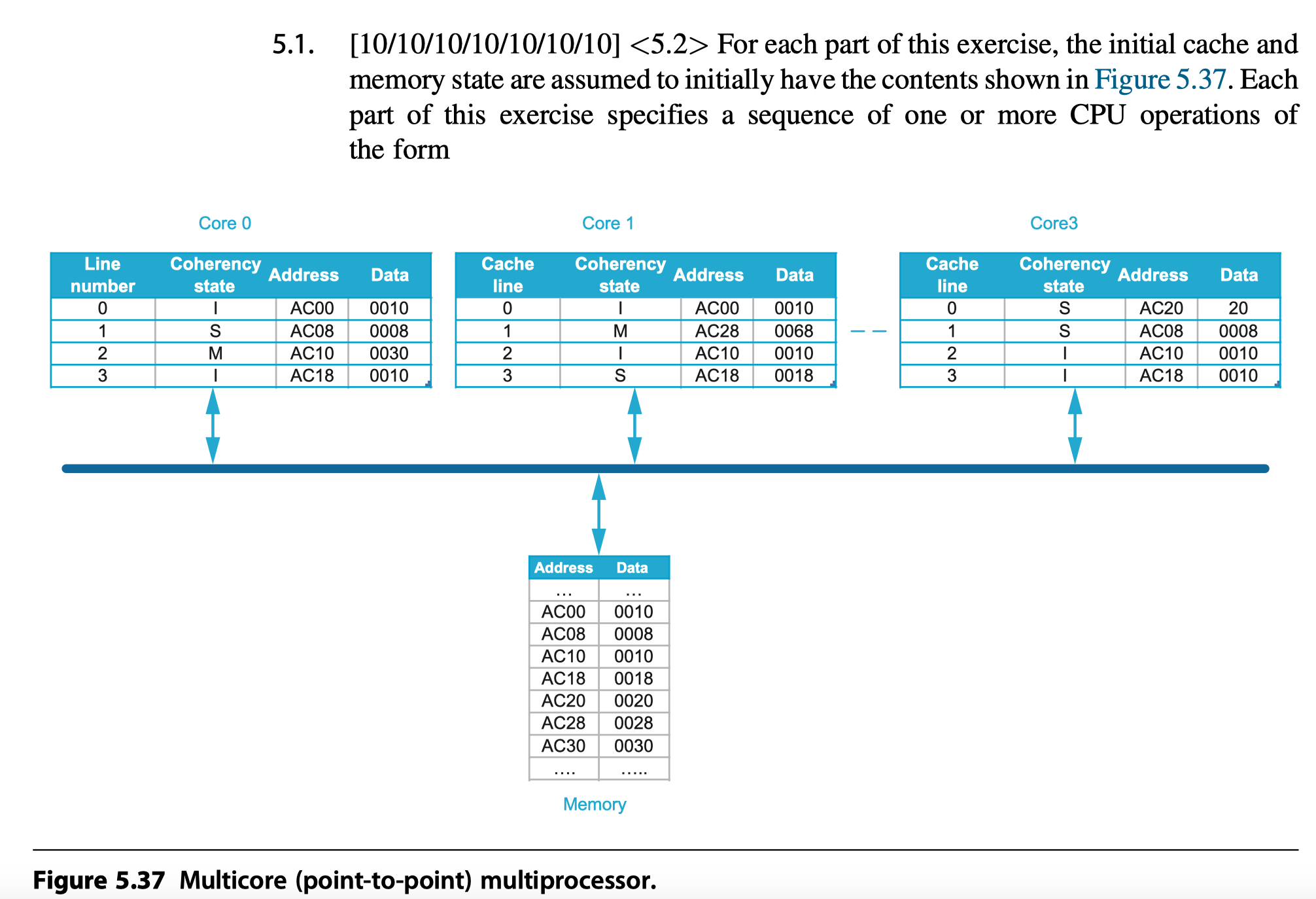

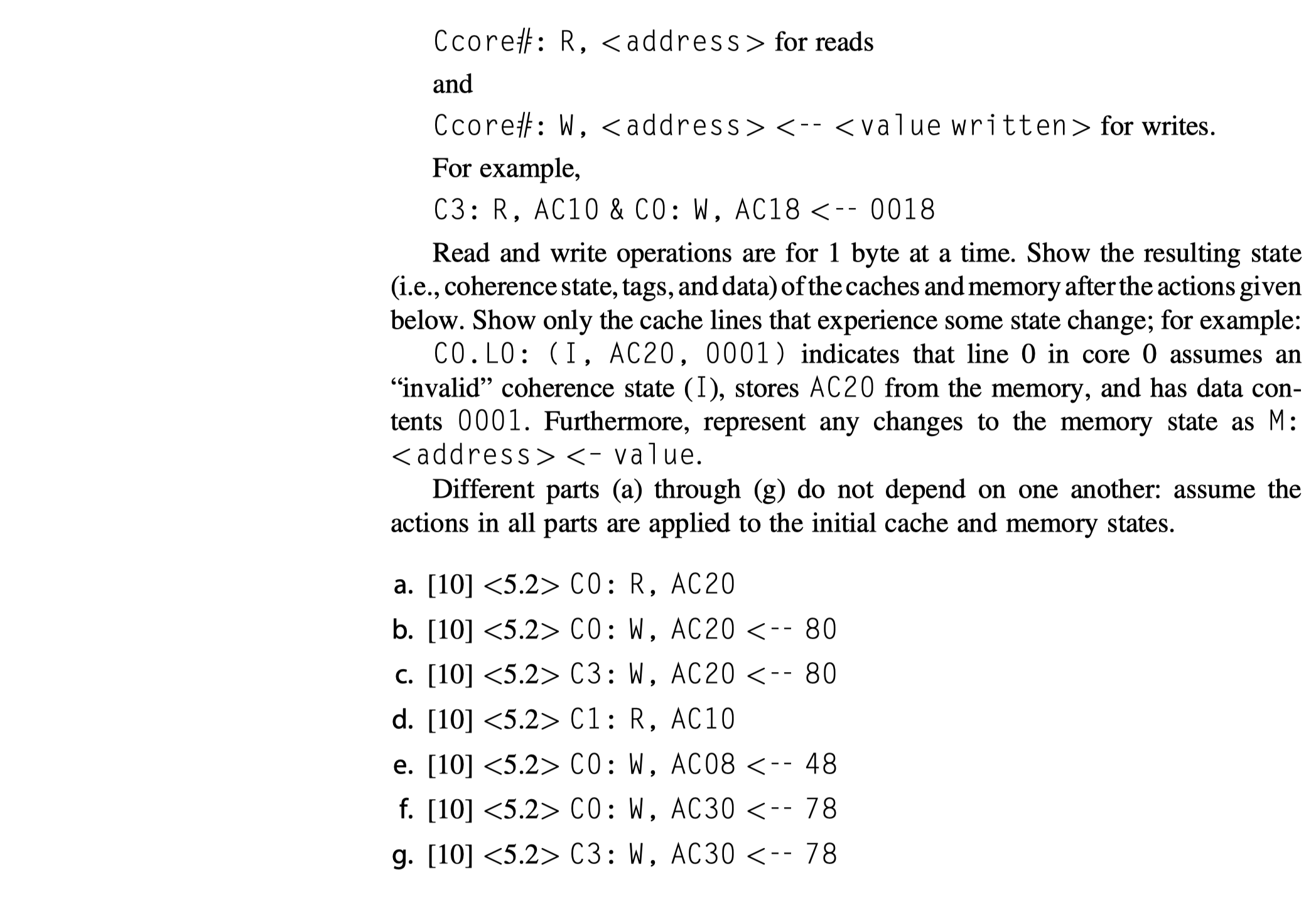

5.1¶
（a）C0.L0:(S, AC20, 0020)，返回 0020
（b）C0.L0:(M, AC20, 0080)，C3.L0:(I, AC20, 0020)
（c）C3.L0:(M, AC20, 0080)
（d）C1.L2:(S, AC10, 0010)，返回 0010
（e）C0.L1:(M, AC08, 0048)，C3.L1:(I, AC08, 0008)
（f）C0.L2:(M, AC30, 0078)，M:AC10 \(\leftarrow\) 0030（Write-Back）
（g）C3.L2:(M, AC30, 0078)

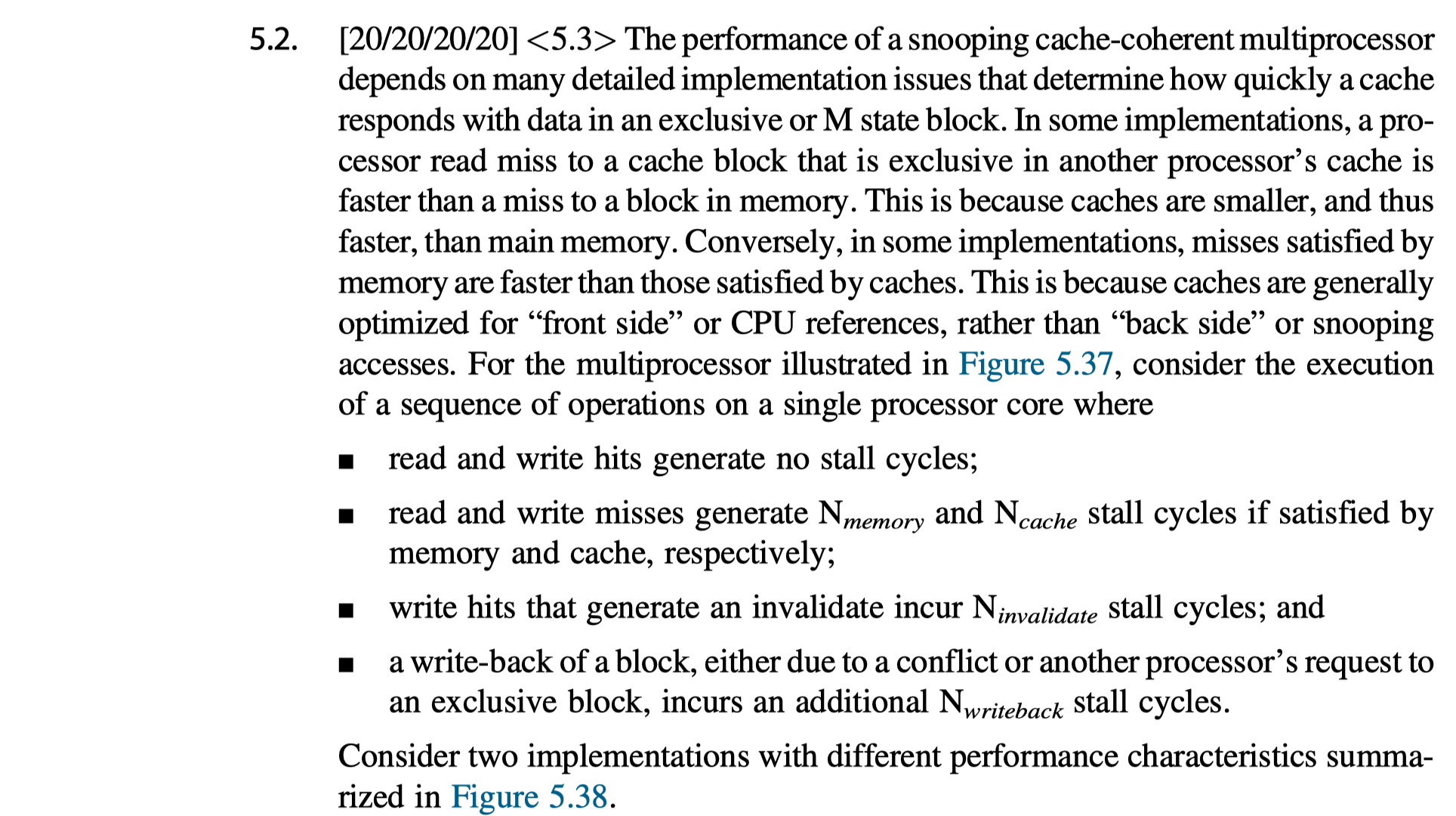

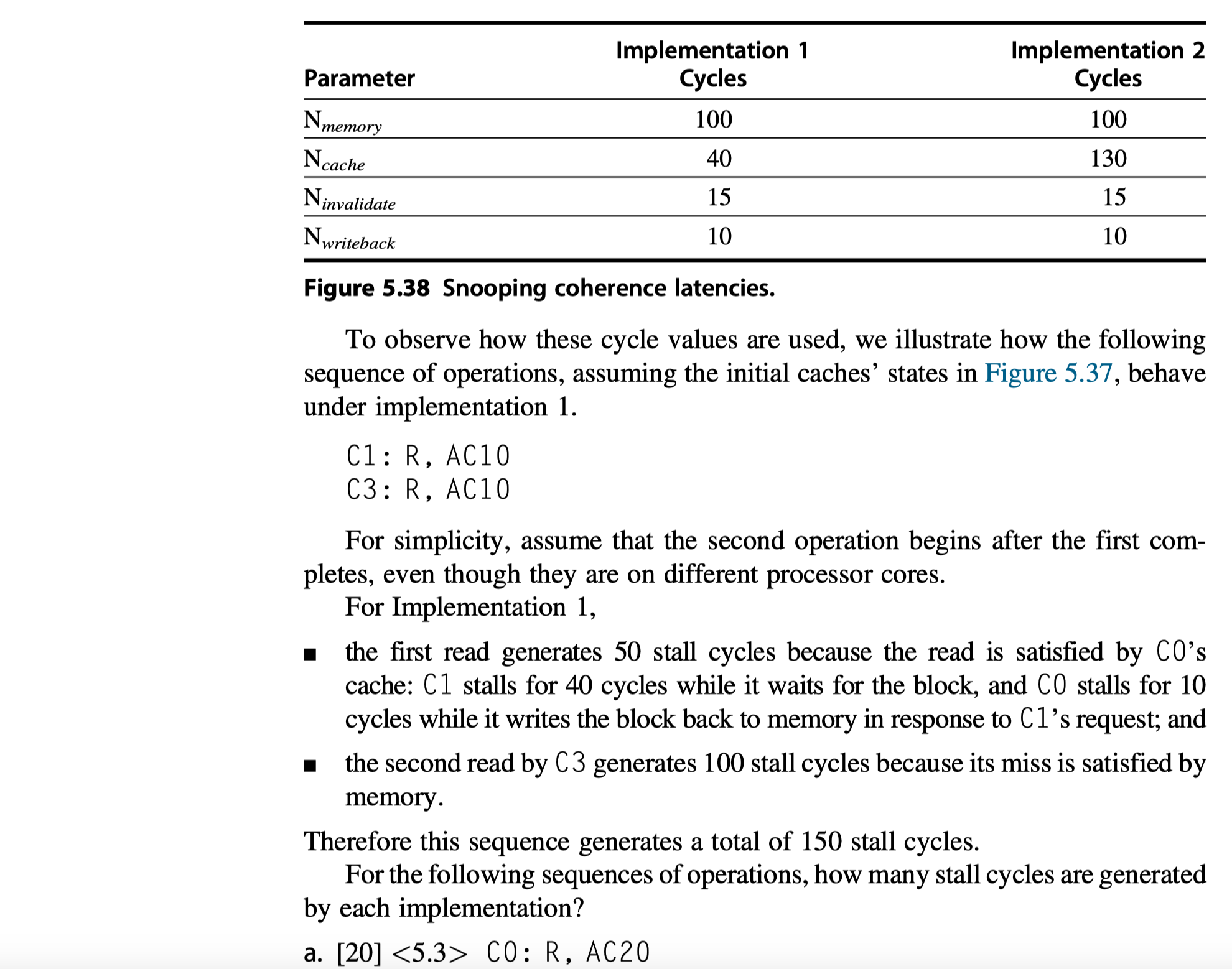

5.2¶

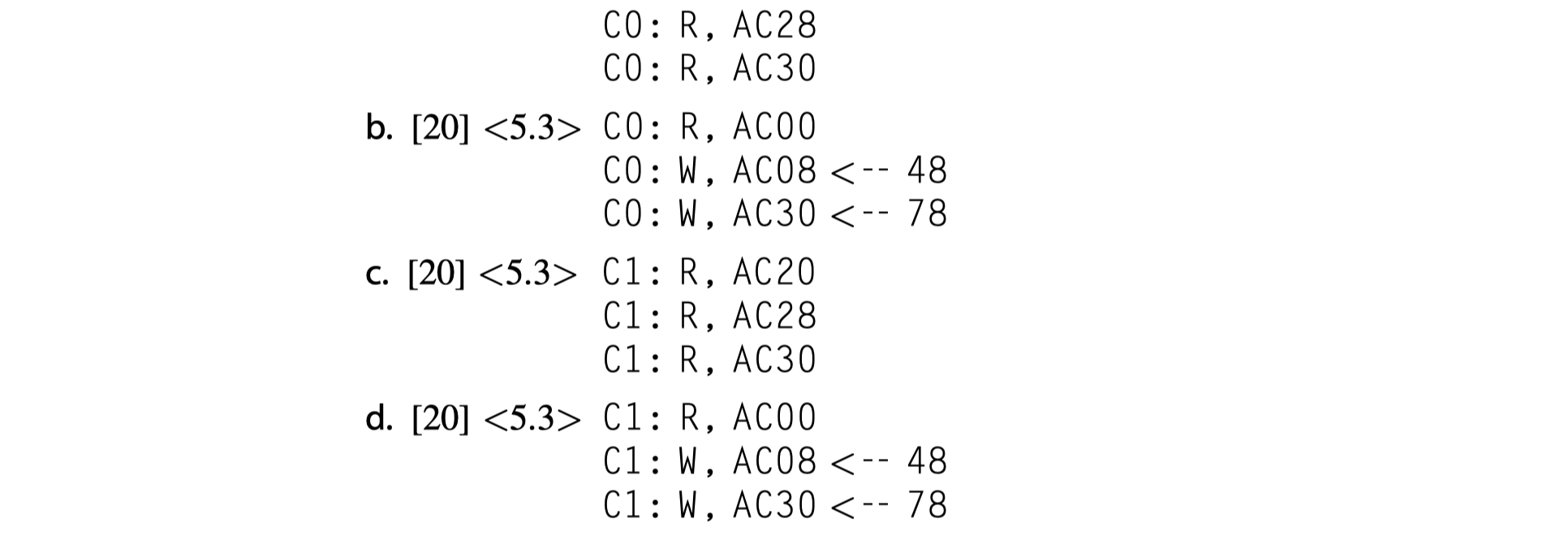

（a）第一条指令是满足 C3 的缓存，第二条指令是满足 C1 的缓存（带 Write-Back），第三条指令是满足内存的，所以实现 1 需要 200 个周期，实现 2 需要 380 个周期
（b）第一条指令是满足内存的，第二条指令是写命中，第三条指令是满足内存的（带 Write-Back），所以实现 1 和实现 2 都需要 225 个周期
（c）第一条指令是满足 C3 的缓存，第二条指令是读命中，第三条指令是满足内存的，所以实现 1 需要 140 个周期，实现 2 需要 230 个周期
（d）第一条指令是满足内存的，第二条指令是满足 C0 和 C3 的（带 Write-Back），第三条指令是满足内存的，所以实现 1 需要 250 个周期，实现 2 需要 340 个周期

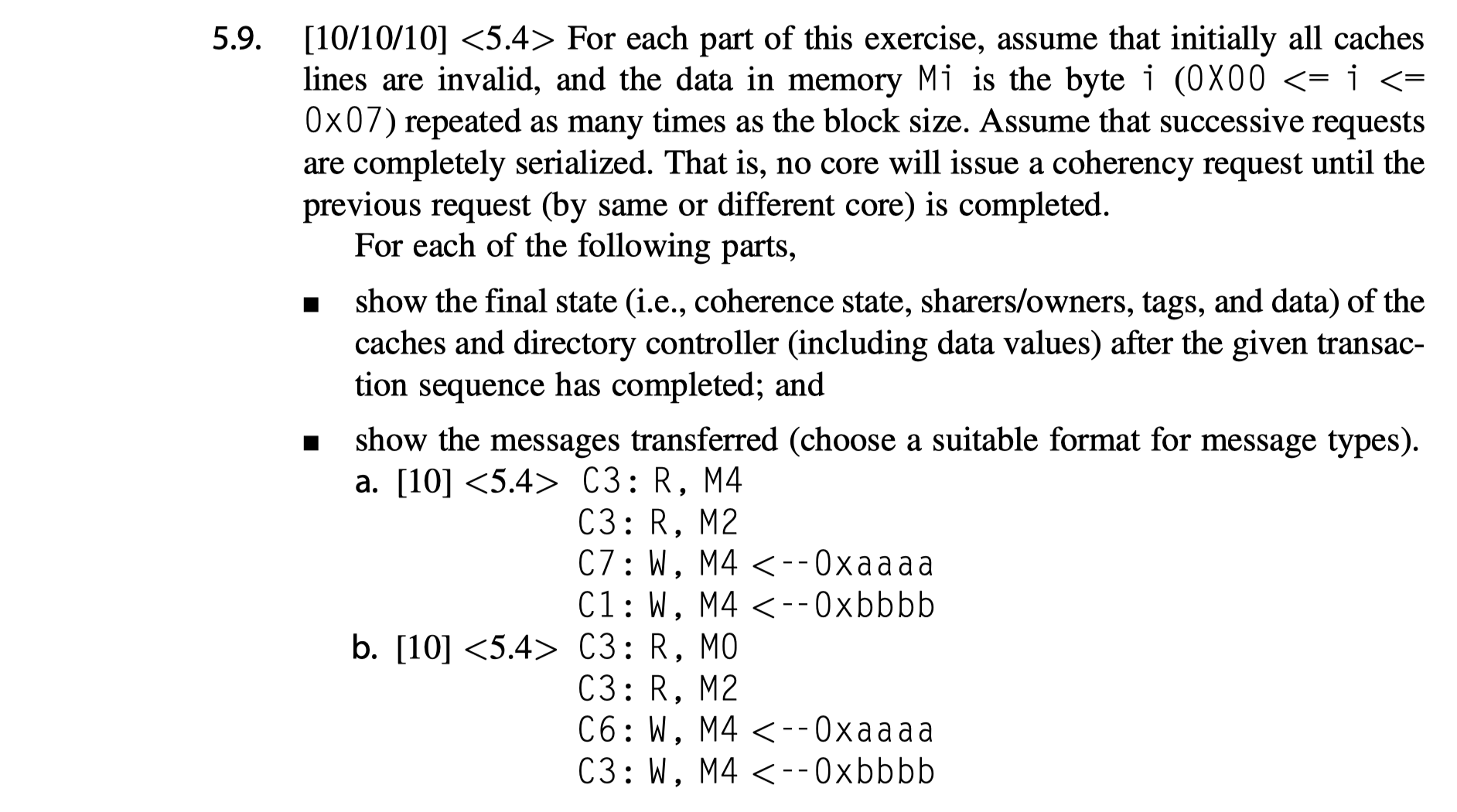

5.9¶
（a）
第一条指令：
信息：
- 从 C3 到 Dir4 的读失效请求信息（011 \(\rightarrow\) 010 \(\rightarrow\) 000 \(\rightarrow\) 100）
- 从 M4 到 C3 的读响应信息（100 \(\rightarrow\) 101 \(\rightarrow\) 111 \(\rightarrow\) 011）
C3 高速缓存第 0 行从
Dir 4 从
第二条指令：
信息：
- 从 C3 到 Dir2 的读失效请求信息（011 \(\rightarrow\) 010）
- 从 M2 到 C3 的读响应信息（010 \(\rightarrow\) 011）
C3 高速缓存第 0 行从
Dir2 从
第三条指令：
信息：
- 从 C7 到 M4 的写失效请求信息（111 \(\rightarrow\) 110 \(\rightarrow\) 100）
- 从 Dir4 到 C3 的失效信息（100 \(\rightarrow\) 101 \(\rightarrow\) 111 \(\rightarrow\) 011）
- 从 C3 到 Dir4 的信息（011 \(\rightarrow\) 010 \(\rightarrow\) 000 \(\rightarrow\) 100）
- 从 Dir4 到 C7 的信息（100 \(\rightarrow\) 101 \(\rightarrow\) 111）
C3 高速缓存第 0 行从
Dir 4 从
第四条指令：
信息：
- 从 C1 到 M4 的写失效请求信息（001 \(\rightarrow\) 000 \(\rightarrow\) 100）
- 从 Dir4 到 C7 的失效信息（100 \(\rightarrow\) 101 \(\rightarrow\) 111）
- 从 C7 到 Dir4 的信息（带 Write-Back）（111 \(\rightarrow\) 110 \(\rightarrow\) 100）
- 从 Dir4 到 C1 的写响应信息（100 \(\rightarrow\) 101 \(\rightarrow\) 001）
C7 高速缓存第 0 行从
Dir 4 从
（b）
第一条指令：
信息：
- 从 C3 到 M0 的读失效请求信息（011 \(\rightarrow\) 010 \(\rightarrow\) 000）
- 从 M0 到 C3 的读响应信息（000 \(\rightarrow\) 001 \(\rightarrow\) 011）
C3 高速缓存第 0 行从
Dir 0 从
第二条指令：
信息：
- 从 C3 到 M2 的读失效请求信息（011 \(\rightarrow\) 010）
- 从 M2 到 C3 的读响应信息（010 \(\rightarrow\) 011）
C3 高速缓存第 0 行从
Dir2 从
第三条指令：
信息：
- 从 C6 到 M4 的写失效请求信息（110 \(\rightarrow\) 100）
- 从 M4 到 C6 的写响应信息（100 \(\rightarrow\) 110）
C6 高速缓存第 0 行从
Dir 4 从
第四条指令：
信息：
- 从 C3 到 M4 的写失效请求信息（011 \(\rightarrow\) 010 \(\rightarrow\) 000 \(\rightarrow\) 100）
- 从 M4 到 C3 的写响应信息（100 \(\rightarrow\) 101 \(\rightarrow\) 111 \(\rightarrow\) 011）
C3 高速缓存第 0 行从
Dir 4 从

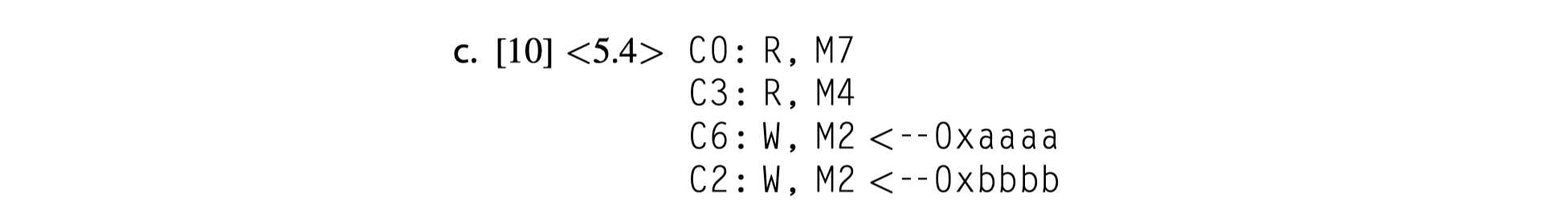

（c）
第一条指令：
信息：
- 从 C0 到 M7 的读失效请求信息（000 \(\rightarrow\) 001 \(\rightarrow\) 011 \(\rightarrow\) 111）
- 从 M7 到 C0 的读响应信息（111 \(\rightarrow\) 110 \(\rightarrow\) 100 \(\rightarrow\) 000）
C0 高速缓存第 0 行从
Dir 7 从
第二条指令：
信息：
- 从 C3 到 M4 的读失效请求信息（011 \(\rightarrow\) 010 \(\rightarrow\) 000 \(\rightarrow\) 100）
- 从 M4 到 C3 的读响应信息（100 \(\rightarrow\) 101 \(\rightarrow\) 111 \(\rightarrow\) 011）
C3 高速缓存第 0 行从
Dir 4 从
第三条指令：
信息：
- 从 C6 到 M2 的写失效请求信息（110 \(\rightarrow\) 010）
- 从 M2 到 C6 的写响应信息（010 \(\rightarrow\) 110）
C6 高速缓存第 0 行从
Dir2 从
第四条指令：
信息：
- 从 C2 到 M2 的写命中
C2 高速缓存第 0 行从
Dir2 从
