Chapter 05 : DES 算法和 AES 算法¶

约 1668 个字 30 行代码 14 张图片预计阅读时间 9 分钟

DES 算法¶

DES（Data Encryption Standard）是一种对称密钥加密算法，采用大端序存储数据，明文和密钥均为 64 位

加密过程¶

DES 算法的加密过程包括以下几个步骤：

首先对 64 位的明文进行初始置换，得到一个 64 位的中间结果
中间结果的 8 字节会被分成左边 4 字节和右边 4 字节，在 DES 框架代码中分别表示为 \(L[0],R[0]\)
第 0 轮循环先对 \(L[0]\) 加密，生成 \(L[1]\)；\(R[0]\) 不作改变直接赋值给 \(R[1]\)
第 1 轮循环先对 \(R[1]\) 加密，生成 \(R[2]\)；\(L[1]\) 不作改变直接赋值给 \(L[2]\)
如此反复得到最后的 \(L[16],R[16]\)，最后进行初始置换的逆置换得到密文

其中，初始置换的转换表如下：

对于其中的加密过程，即图中的函数 \(f\)，可以分为密钥处理、扩展子块、 SBOX 替换三个步骤：

密钥处理¶

先对密钥进行处理：

压缩置换 1 是将 64 位的密钥压缩成 56 位，本质是原密钥的拆分重组，转换表如下：

每个子密钥的循环左移次数如下：

压缩置换 2 的转换表如下：

扩展子块¶

因为我们生成的密钥为 48 位，因此我们还需要将加密的 32 位扩展成 48 位方便异或操作，扩展表如下：

SBOX 替换¶

将压缩后的密钥和扩展后的子块异或之后，我们得到了一个 48 位的中间结果。接下来我们需要将这个中间结果分成 8 个 6 位的子块，然后对每个子块进行 SBOX 替换，得到 32 位的输出。SBOX 对应也有 8 个，第一个的转换表如下：

对于输入的 6 位中间结果，我们取第一位和最后一位拼成一个两位二进制数字表示行号，中间四位二进制数字表示列号，对应的 SBOX 中的结果即为替换后的结果，所有 8 个 SBOX 生成替换结果拼起来即为替换结果

缺点¶

DES 有如下缺点：

密钥长度太短
利用差分分析可以攻击 DES 算法
SBOX 没有公开，怀疑有后门

AES 算法¶

AES（Advanced Encryption Standard）是一种对称密钥加密算法，明文为 128 位，密文为 128 位，密钥长度有 128 位、 192 位和 256 位三种长度

数学基础¶

有限域¶

域 \(F\) 记作 \(\{F,+,*\}\) ，是一个拥有两个运算的集合，这两个运算分别称为加法和乘法。本质上说，域就是一个集合，我们可以在上面做加减乘除运算而不脱离该集合

有限域中元素的个数称为有限域的阶（Order）
有限域的阶必为素数 \(p\) 的幂，即 \(p^n\)，其中 \(n\) 为正整数
对任意素数 \(p\) 和正整数 \(n\)，都存在一个有限域的阶为 \(p^n\) 的有限域，记为 \(GF(p^n)\)。当 \(n=1\) 时，\(GF(p)\) 也称素域

有限域 \(GF(p)\)¶

给定一个素数 \(p\)，元素个数为 \(p\) 的有限域 \(GF(p)\) 定义为整数 \(\{0,1,2,\cdots,p-1\}\) 的集合 \(Z_p\)，其运算为\(\text{ mod }p\) 的算术运算

最简单的有限域是 \(GF(2)\)，该有限域的元素的个数为 2，它们分别是 0 和 1，在 \(GF(2)\) 上的加法运算等价于异或运算，乘法运算等价于二进制与运算

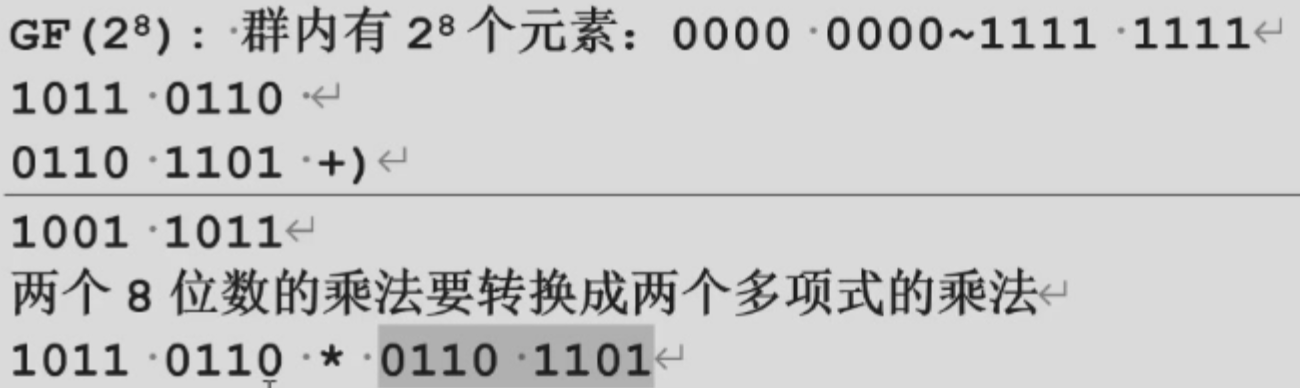

Example

有限域 \(GF(2^8)\)¶

对于 \(F[x]\) 中的每个不可约多项式 \(p(x)\)，可以构造一个域 \(F[x]_{p(x)}\)
设 \(p(x)\) 是 \(F[x]\) 中 \(n\) 次不可约多项式，令 \(F[x]_{p(x)}\) 为 \(F[x]\) 中所有次数小于 \(n\) 的多项式集合，即：

\[ F[x]_{p(x)}=a_{n-1}x^{n-1}+a_{n-2}x^{n-2}+\cdots+a_{1}x+a_{0} \]

其中 \(a[i]\in F\)，即在集合 \(\{0,1,2,\cdots,p-1\}\) 上取值，则我们可以定义 \(F[x]_{p(x)}\) 上的加法运算及乘法运算如下：

\[ \begin{aligned} a(x)+b(x)&=(a(x)+b(x))\text{ mod } p(x)\\ a(x)*b(x)&=(a(x)*b(x))\text{ mod } p(x) \end{aligned} \]
在 \(GF(2^n)\) 中，\(F[x]_{p(x)}\) 中所有次数小于 \(n\) 的多项式可以表示为：

\[ f(x)=a_{n-1}x^{n-1}+a_{n-2}x^{n-2}+\cdots+a_{1}x+a_{0} \]

其中系数 \(a_{i}\) 是二进制数，该多项式可以由它的 \(n\) 个二进制系数唯一表示。因此 \(GF(2^n)\) 中的每个多项式都可以表示成一个 \(n\) 位的二进制数
AES 算法选择用多项式表示有限域 \(GF(2^8)\) 中的元素，其中不可约多项式 \(p(x)\) 为 \(x^8+x^4+x^3+x+1\)，该多项式对应的二进制数为 100011011，对应的十六进制数为 0x11B。AES 算法的 MixColumn 步骤中对两个 8 位数做乘法运算时必须\(\text{ mod}\) 0x11B
AES 算法的 MixColumn 步骤中还涉及 3 次多项式的乘法，多项式乘法运算必须\(\text{ mod } x^4+1\)，目的是使得乘积仍旧为一个 3 次多项式，例如：\(x^6 \text{ mod } (x^4+1) = ((x^4+1)x^2 - x^2)\text{ mod }(x^4+1)=-x^2=x^2\text{ mod }(x^4+1)\)
- AES 加密及解密分别使用以下两个多项式作为被乘数：
  1. 加密：\(3x^3+x^2+x+2\)
  2. 解密：\(0x0B x^3+0x0D x^2+0x09 x+0x0E\)

MixColumn 中的 8 位数乘法运算

农夫算法多项式乘法

假设我们要算 \(x*y\text{ mod } 0x11B\)，农夫算法的代码如下：

for (i = 0; i < 8 && x != 0 && y != 0; i++){
    if (y & 1)
        p ^= x;
    y >>= 1;
    x <<= 1;
    if (x >= 0x100)
        x ^= 0x11B;
}

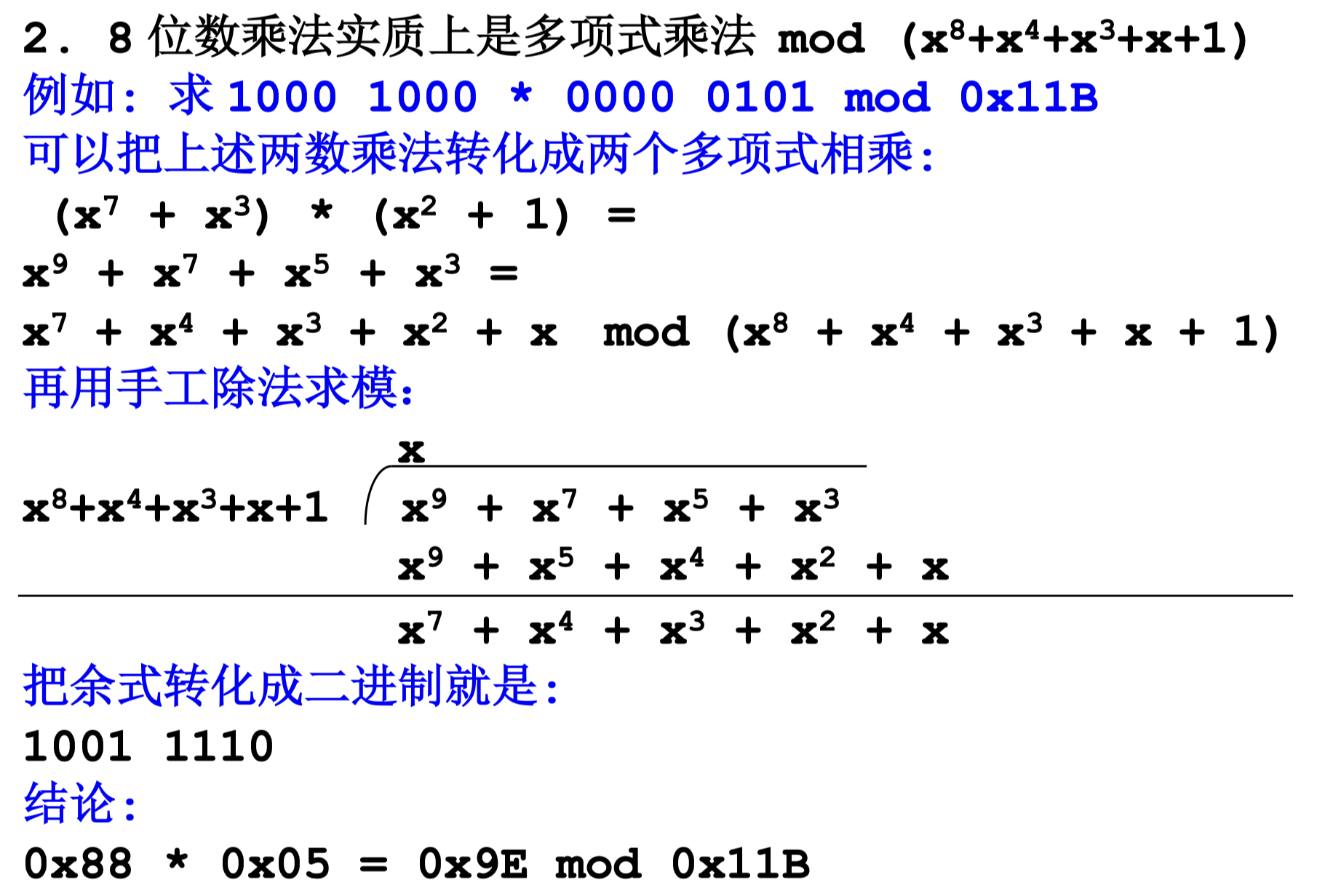

例如，如果我们要求 10001000 * 00000101 mod 0x11B，我们可以把上述两数乘法转化成两个多项式相乘：

在 \(GF(2)\) 中，加减法即异或操作

算法流程¶

以 128 位（16 字节）密钥为例，设 \(p\) 为明文，\(k\) 为密钥，则 AES 的加密过程如下：

unsigned char a[4] = {0x03, 0x01, 0x01, 0x02};
AddRoundKey(p, k);
for(i=1; i<=10; i++)
{
    ByteSub(p, 16); /* for(j=0;j<16;j++) p[j] = sbox[p[j]]; */
    /* 提取 p 中各个元素，按纵向顺序填入数组 m 中：*/
    m[0][0]=p[0], m[1][0]=p[1],
    m[2][0]=p[2], m[3][0]=p[3],
    ...
    m[0][3]=p[12],m[1][3]=p[13],
    m[2][3]=p[14],m[3][3]=p[15];

    ShiftRow(m);

    if(i != 10)
        MixColumn(m, a, 1); /* do mul */
    else
        MixColumn(m, a, 0); /* don't mul */

    memcpy(p, m, 16);
    AddRoundKey(p, k+i*(4*4));
}

其中，ShiftRow 函数表示对明文 16 字节构成的 \(4\times 4\) 矩阵逐行做循环左移：

sbox 的生成步骤为 \(\text{sbox}[a] = (((a^{-1}\text{ mod }0x11B)*0x1F)\text{ mod }0x101) \oplus 0x63\)

对 MixColumn，具体步骤如下：

对 \(4\times 4\) 的矩阵 \(m\) 中的 4 列与 \(a\) 做在有限域 \(GF(2^8)\) 多项式模 \((x^4+1)\) 的乘法运算
- 加密时采用的被乘数 \(a\) 为多项式 \(3x^3+x^2+x+2\)，用数组表示为 unsigned char a[4]={0x03, 0x01, 0x01, 0x02};
- 解密时采用的被乘数 \(a\) 为加密所用多项式的逆，即 {0x0B, 0x0D, 0x09, 0x0E}
乘法所得 4 列转成 4 行并保存

密钥生成¶

以 128 位种子密钥为例，假定机器存储模式为大端序（高字节在前，低字节在后），设 long k[4] 为种子密钥，则后面还需要生成 k[4] 至 k[43] 共 40 个 long，步骤如下：

以上过程生成了 4 个 long，是一组 16 字节的 key，同理生成 k[8] 至 k[11]
