Chapter 9 : 离散无记忆信道的编码定理

约 621 个字 6 张图片 预计阅读时间 3 分钟

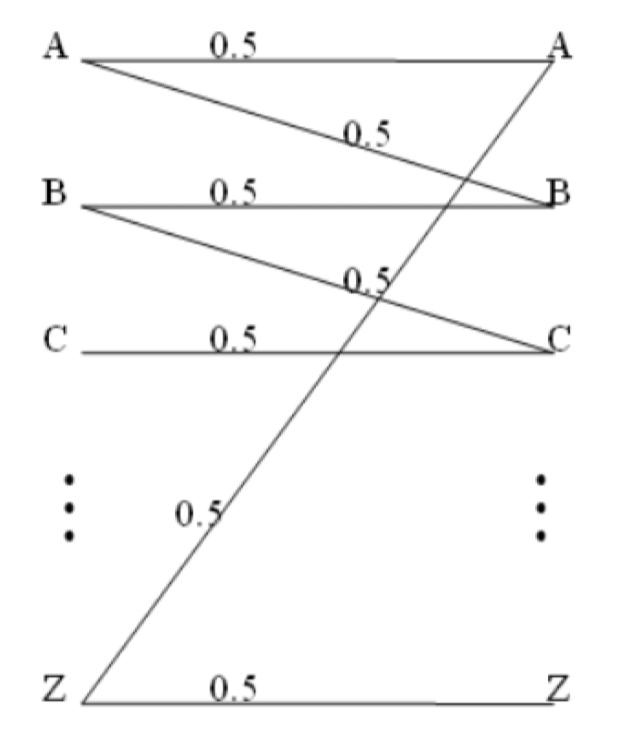

复制信道

\[ \begin{aligned} I(X;Y)&=H(Y)-H(Y|X)=H(Y)-1\\ C&=\max\limits_{\{Q_k\}}I(X;Y)=\max\limits_{\{Q_k\}}H(Y)-1\\ &\leq\log 26 -1=\log 13 \end{aligned} \]

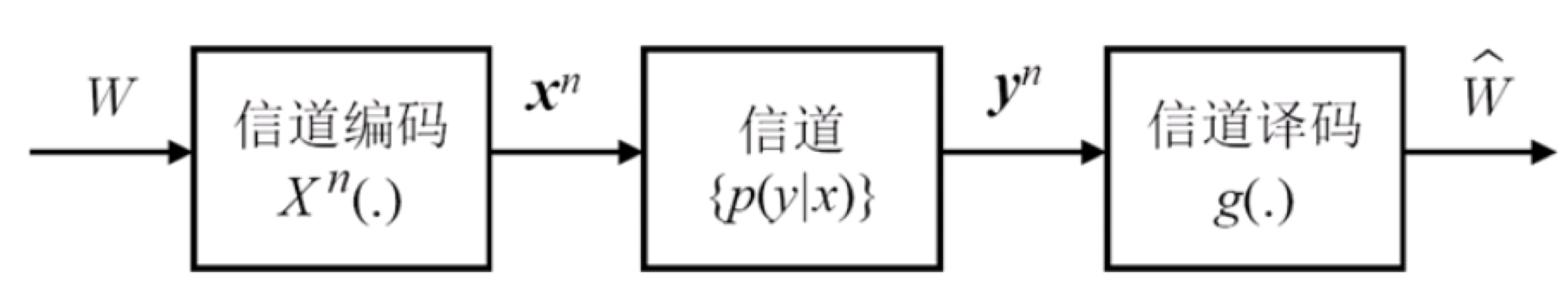

离散无记忆信道的编码

\(W=\{1,2,\cdots,M\}\)

编码速率（传信率）：\(R=\frac{\log M}{n}\)

香农信道编码定理：如果信息传输速率 \(R\) 小于信道容量 \(C\)，则总存在一种编码方法，使信息在该信道上无错误地可靠传输

所有低于信道容量 \(C\) 的速率 \(R\) 均是可达的，即当 \(R<C\) 时，总存在一系列码 \((2^{nR},n)\)，当 \(n\rightarrow\infty\) 时，最大误码概率 \(\lambda^{(n)}\rightarrow 0\)，即可以任意小

逆定理：具有 \(\lambda^{(n)}\rightarrow 0\) 的任何 \((2^{nR},n)\) 码必有 \(R\leq C\)

码率可达区 \(\Leftrightarrow\) 容量区內界，容量区內界如果与容量区外界相等，则为容量区

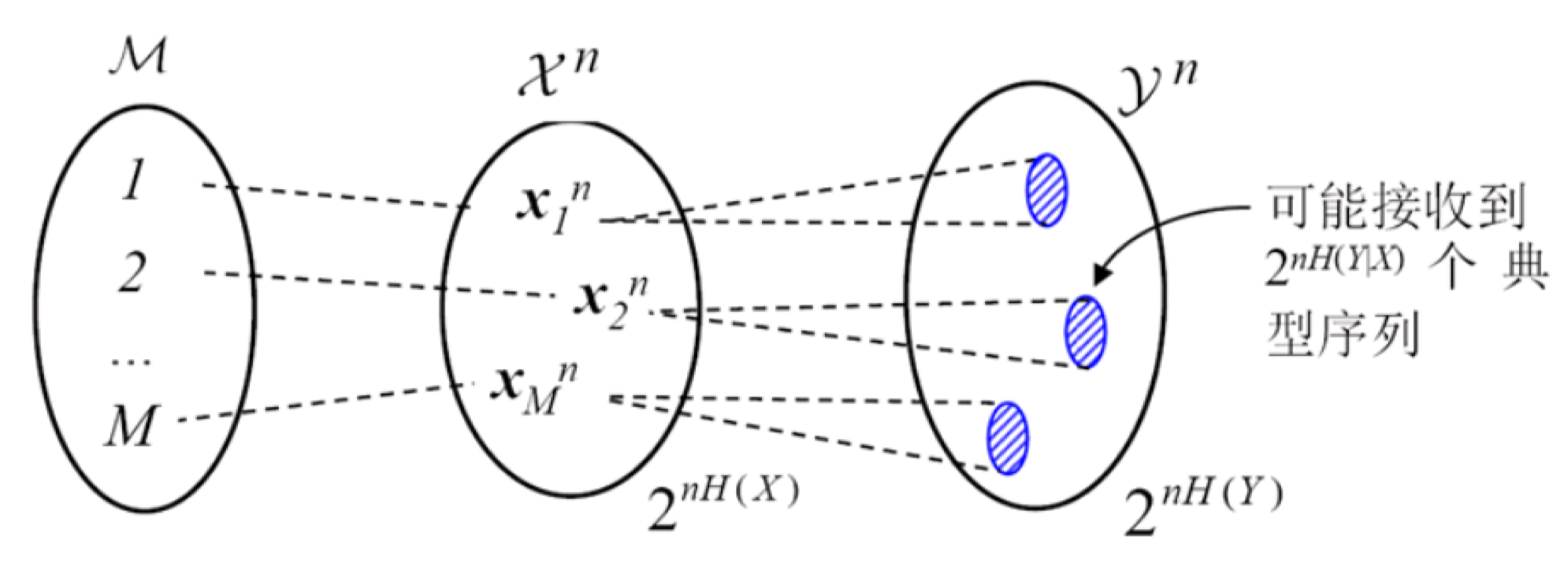

直观说明

\(M\approx\frac{2^{nH(Y)}}{2^{nH(Y|X)}}=2^{nI(X;Y)},R=\frac{\log M}{n}\approx I(X;Y)\leq C\)

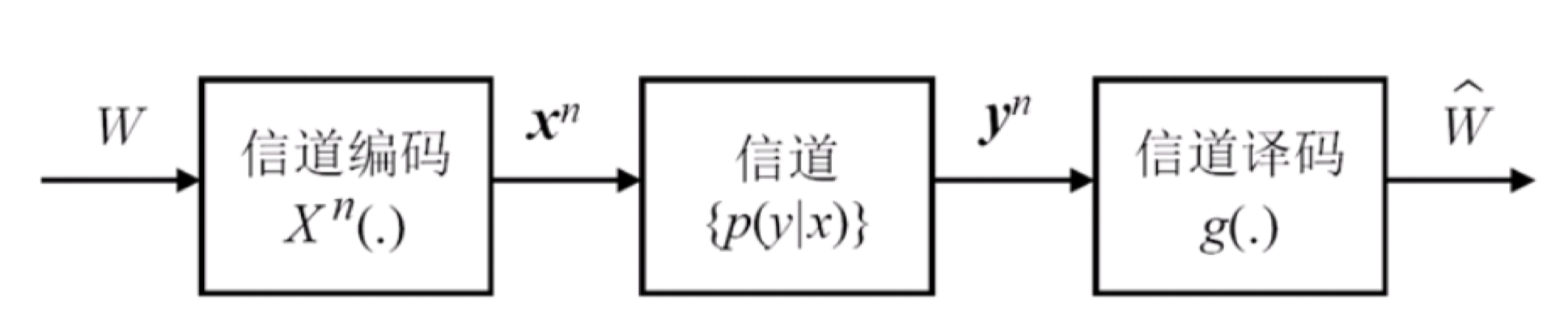

基本定义

  • 离散无记忆信道 \(\{\mathcal{X},p(y|x),\mathcal{Y}\}\) 上的一个 \((M,n)\) 码由如下组成：
    1. 一个与 \(M\) 个消息相对应的标号集合 \(W=\{1,2,\cdots,M\}\)
    2. 一个编码器，把消息 \(w\in\mathcal{W}\) 映射成码字 \(x^n\in\mathcal{X}^n\)，所得到的码字为 \(X^n(1),X^n(2),\cdots,X^n(M)\)；一个码的全体码字构成码书
    3. 一个译码器 \(g_1:\mathcal{Y}^n\rightarrow\mathcal{W}\)：对应于确定的译码法则， 帮助接收者根据接收到的序列 \(Y_n\) 来确定发送消息是什么
  • 发送第 \(i\) 个消息所发生的错误概率定义为 \(\lambda_i=P\{g(Y^n)\neq i|X^n=x^n(i)\}\)，最大错误概率定义为 \(\lambda^{(n)}=\max\limits_{i\in\{1,2,\cdots,M\}}\lambda_i\)，平均错误概率定义为 \(P_e^{(n)}=\frac{1}{M}\sum\limits_{i=1}^M\lambda_i\)，编码速率定义为 \(R=\frac{\log M}{n}\) 比特/传输
  • 如果存在一系列 \((2^{nR},n)\) 码，当 \(n\rightarrow\infty\) 时，最大错误概率 \(\lambda^{(n)}\rightarrow 0\)，则称 \(R\) 是可达的

证明思想

证明思想：

  1. 所谓可靠通信是指错误概率可以任意小，但并非为零
  2. 信道上不是仅传输一个符号，而是传输一串很长的符号序列。由于多次使用信道，可以利用概率论中的大数定理
  3. 计算在一类随机选择的码书上的平均错误概率，平均错误概率与最大错误概率具有一样的意义

如果 \((2^{nR},n)\) 码的平均错误概率 \(\lambda^{(n)}<\epsilon\)，则至少有一半的码字其最大错误概率小于 \(2\epsilon\)，意味着 \((2^{nR}−1, n)\) 码的最大错误概率 \(\lambda(n)<2\epsilon\rightarrow 0\)，则码率 \(\frac{nR-1}{n}=R-\frac{1}{n}\) 是可达的

联合典型列

相对于联合分布 \(p(x,y)\) 的联合典型列集合 \(A_{\epsilon}^{(n)}\) 是指具有下列性质的序列对 \((x^n,y^n)\) 的集合：

\[ \begin{aligned} A_{\epsilon}^{(n)}=\{(x^n,y^n)\in\mathcal{X}^n\times\mathcal{Y}^n:\\ \big|-\frac{1}{n}\log p(x^n)-H(X)\big|<\epsilon\\ \big|-\frac{1}{n}\log p(y^n)-H(Y)\big|<\epsilon\\ \big|-\frac{1}{n}\log p(x^n,y^n)-H(XY)\big|<\epsilon\} \end{aligned} \]

设 \(A_{\epsilon}^{(n)}\) 是与 \(p(x,y)\) 对应的联合典型列集合，若联合序列 \((X^n,Y^n)\) 的每一个符号对 \((x_i,y_i)\) 均是 按照联合分布 \(p(x,y)\) 独立选取，即 \((X^n,Y^n)∼p(x^n,y^n)\)，则：

  • \(Pr((X^n,Y^n)\in A_{\epsilon}^{(n)})\rightarrow 1\)
  • \((1-\epsilon)2^{n(H(XY)-\epsilon)}\leq\big|A_{\epsilon}^{(n)}\big|\leq 2^{n(H(XY)+\epsilon)}\)
  • 随机选择 \(y^n\)，约有 \(2^{-nI(X;Y)}\) 的概率与 \(x^n\) 构成联合典型
  • 如果联合序列 \((\tilde{Y^n},\tilde{Y^n})∼p(x^n)p(y^n)\)，即 \(\tilde{X^n}\) 和 \(\tilde{Y^n}\) 分别按照 \(p(x,y)\) 的边缘分布 \(p(x)\) 和 \(p(y)\) 来独立选取，则 \((1-\epsilon)2^{-n(I(X;Y)+3\epsilon)}\leq Pr\big((\tilde{X^n},\tilde{Y^n})\big)\leq 2^{-n(I(X;Y)-3\epsilon)}\)
Proof

\((\tilde{Y^n},\tilde{Y^n})\) 与 \((X^n,Y^n)\) 有相同的边缘分布 \(p(x^n)\) 和 \(p(y^n)\)，故：

\[ \begin{aligned} Pr\big((\tilde{X^n},\tilde{Y^n})\in A_{\epsilon}^{(n)}\big)&=\sum\limits_{A_{\epsilon}^{(n)}}p(x^n)p(y^n)\\ &\leq|A_{\epsilon}^{(n)}|2^{-n(H(X)-\epsilon)}2^{-n(H(Y)-\epsilon)}\\ &\leq2^{n(H(XY)+\epsilon)}2^{-n(H(X)-\epsilon)}2^{-n(H(Y)-\epsilon)}\\ &=2^{-n(I(X;Y)-3\epsilon)}\\ Pr\big((\tilde{X^n},\tilde{Y^n})\in A_{\epsilon}^{(n)}\big)&=\sum\limits_{A_{\epsilon}^{(n)}}p(x^n)p(y^n)\\ &\geq |A_{\epsilon}^{(n)}|2^{-n(H(X)+\epsilon)}2^{-n(H(Y)+\epsilon)}\\ &\geq(1-\epsilon)2^{n(H(XY)-\epsilon)}2^{-n(H(X)-\epsilon)}2^{-n(H(Y)-\epsilon)}\\ &=(1-\epsilon)2^{-n(I(X;Y)+3\epsilon)}\\ \end{aligned} \]

证明

码书矩阵:

\[ \begin{bmatrix} x_1(1) & x_2(1) & \dots & x_n(1) \\ x_1(2) & x_2(2) & \dots & x_n(2) \\ \vdots & \vdots & \ddots & \vdots \\ x_1(2^{nR}) & x_2(2^{nR}) & \dots & x_n(2^{nR}) \end{bmatrix} \]

码书随机产生，均匀分布

译码方法: 如果接收到的 \(y^n\) 与某个码字 \(x^n(\hat{w})\) 是联合典型的，即 \((x^n(\hat{w}), y^n) \in A_\epsilon^{(n)}\)，就宣称发送的是第 \(\hat{w}\) 个码字

译码错误:

  1. 译码错误事件: \(\hat{w} \ne w\)
  2. 不可译事件: 不存在任何 \(x^n(\hat{w})\)，使 \((x^n(\hat{w}), y^n) \in A_\epsilon^{(n)}\)
\[ \begin{aligned} P(E) &= \sum_{\mathcal{L}} P(\mathcal{L}) P_e^n(\mathcal{L})\\ P_e^n(\mathcal{L}) &= \frac{1}{2^{nR}} \sum_{w=1}^{2^{nR}} \lambda_w(\mathcal{L})\\ P(E) &= \frac{1}{2^{nR}} \sum_{w=1}^{2^{nR}} \sum_{\mathcal{L}} P(\mathcal{L}) \lambda_w(\mathcal{L})\\ &= \sum_{\mathcal{L}} P(\mathcal{L}) \lambda_1(\mathcal{L}) \triangleq P(E|w=1) \end{aligned} \]

\(P(E|w=1) = P\{\bar{E}_1 \cup E_2 \cup \dots \cup E_{2^{nR}}\} = P(\bar{E}_1) + \sum\limits_{i=2}^{2^{nR}} E_i\)

1) 根据联合典型性质： \(P(\overline{E_1}) \le \epsilon\) 2) 由于 \(x^n(i)\) 与 \(x^n(1)\) 独立无关，意味着 \(y^n\) 与 \(x^n(i)\) 独立，因此，\(P(E_i) \le 2^{-n(I(X;Y)-3\epsilon)}\)

\(P(E|w = 1) \le \epsilon + 2^{-n(I(X;Y)-R-3\epsilon)}\)

当 \(R < I(X;Y) - 3\epsilon\) 时，对于充分大的 \(n\)，有 \(P(E|w = 1) \le 2\epsilon\)

逆定理证明

逆定理：具有 \(\lambda^{(n)} \to 0\) 的任何 \((2^{nR}, n)\) 码必有 \(R \le C\)

\[ \begin{aligned} nR = H(W) &= H(W|\hat{W}) + I(W;\hat{W})\\ &\le H(W|\hat{W}) + I(X^n;Y^n) \to \text{数据处理定理}\\ &\le H(P_e^{(n)}) + P_e^{(n)} \cdot nR + I(X^n;Y^n) \to \text{Fano不等式}\\ &\le 1 + P_e^{(n)} \cdot nR + nC\\ R &\le P_e^{(n)}R + \frac{1}{n} + C \end{aligned} \]

\(P_e^{(n)} \ge 1 - \frac{C}{R} - \frac{1}{nR}\), 当 \(R > C\), 则 \(P_e^{(n)}\) 一定大于 0!

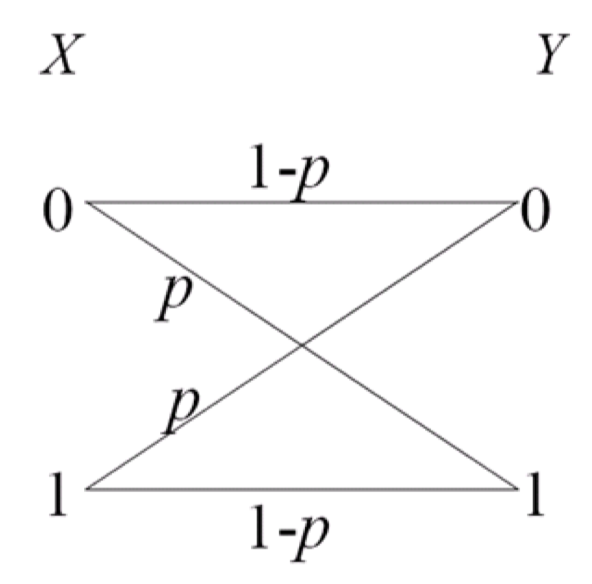

二元对称信道

\[ \begin{aligned} I(X;Y)&=H(Y)-H(Y|X)=H(Y)-\sum\limits_{x}p(x)H(Y|X=x)\\ &=H(Y)-\sum\limits_{x}p(x)H(p)\\ &=H(Y)-H(p)\leq 1-H(p) \end{aligned} \]

码书矩阵：

\[ \begin{bmatrix} x_1(1) & x_2(1) & \cdots & x_n(1)\\ x_1(2) & x_2(2) & \cdots & x_n(2)\\ \vdots & \vdots & \ddots & \vdots\\ x_1(2^{nR}) & x_2(2^{nR}) & \cdots & x_n(2^{nR}) \end{bmatrix} \]

译码方法：如果接收到的 \(y^n\) 与某个码字 \(x_n(i)\) 的 Hamming 距离小于 \(r=n(p+\epsilon_2)\) 时，就宣称发送的是第 \(i\) 个码字，其中\(\epsilon_2\) 是任意小数，且满足 \(p+\epsilon_2<0.5\)

译码错误：\(y^n\) 与 \(x^n(i)\) 的 Hamming 距离大于 \(r=n(p+\epsilon_2)\)，或者 \(y^n\) 与其它 \(x^n(j)\) 的 Hamming 距离小于 \(r=n(p+\epsilon_2)\)

\[ \begin{aligned} P(E)&=\sum\limits_{\mathcal{L}}P(\mathcal{L})P_e^n(\mathcal{L})\\ P_e^n(\mathcal{L})&=\frac{1}{2^{nR}}\sum\limits_{i=1}^{2^{nR}}\lambda_i(\mathcal{L})\\ \therefore P(E)&=\frac{1}{2^{nR}}\sum\limits_{i=1}^{2^{nR}}\sum\limits_{\mathcal{L}}P(\mathcal{L})\lambda_i(\mathcal{L})\\ &=\sum\limits_{\mathcal{L}}P(\mathcal{L})\lambda_1(\mathcal{L})\stackrel{\Delta}{=}P(E|i=1) \end{aligned} \]

\(P(E|i=1)=P\{\overline{E_1}\cup E_2\cup\cdots\cup E_{2^{nR}}\}=P(\overline{E_1})+\sum\limits_{i=2}^{2^{nR}}E_i\)

  • 不妨令 \(i=1\) 为全 0 序列，则 \(P(\overline{E_1})\) 表示输出序列中 \(1\) 的个数超过 \(np\) 的概率，根据切比雪夫不等式，该概率可以任意小，即 \(P(\overline{E_1})<\frac{\epsilon}{2}\)

  • 发送其它序列时，输出序列有 \(2^n\) 个，但只有 \(\sum\limits_{t=0}^r C_n^t\) 个落在半径为 \(r\) 的 Hamming 球内

    \[ \begin{aligned} P(E_1)&<\frac{\epsilon}{2}+(2^{nR}-1)\frac{1}{2^n}\sum\limits_{t=0}^rC_n^t\\ &=\frac{\epsilon}{2}+(2^{nR}-1)\frac{1}{2^n}\sum\limits_{t=0}^{n\lambda}C_n^t,\lambda<\frac{1}{2}\\ &=\frac{\epsilon}{2}+2^{nR}2^{-n[1-H(\lambda)]}=\frac{\epsilon}{2}+2^{n(R-C)}\\ r&=n\lambda=n(p+\epsilon_2)\\ 1&\geq\sum\limits_{t=0}^{n\lambda}C_n^t\lambda^t(1-\lambda)^{n-t}\geq\sum\limits_{t=0}^{n\lambda}C_n^t\lambda^{n\lambda}(1-\lambda)^{n-n\lambda}=\sum\limits_{t=0}^{n\lambda}C_n^t2^{-nH(\lambda)} \end{aligned} \]

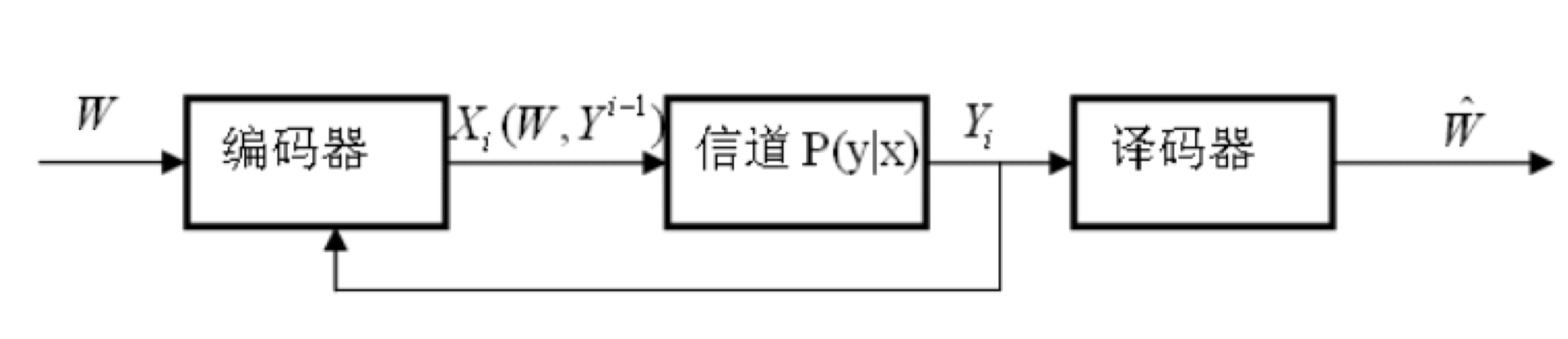

具有理想反馈的 DMC 的容量

  • 反馈不能增加离散无记忆信道的容量，即 \(C_{FB}=C=\max\limits_{p(x)}I(X;Y)\)

证明

显然 \(C_{FB} \ge C\)

\[ \begin{aligned} nR = H(W) &= H(W|Y^n) + I(W;Y^n)\\ &\le H(W|\hat{W}) + I(W;Y^n)\\ &\le 1 + P_e^{(n)} \cdot nR + I(W;Y^n)\\ I(W;Y^n) &= H(Y^n) - H(Y^n|W)\\ &= H(Y^n) - \sum_{i=1}^n H(Y_i|Y^{i-1}, W)\\ &= H(Y^n) - \sum_{i=1}^n H(Y_i|Y^{i-1}, W, X_i)\\ &= H(Y^n) - \sum_{i=1}^n H(Y_i|X_i) \le nC \implies C_{FB} \le C \end{aligned} \]
  • 反馈不能提高离散无记忆信道的容量，但对于离散有记忆信道来说，反馈可以增加信道容量
  • 虽然反馈不能提高 DMC 的容量，但是利用反馈可以较简单地实现性能好的编码，比如可以用码长较短的信道编码就可以达到很低的误码率

信源信道分离编码和联合编码

  • 信源、信道分离编码：\(H(W)<R_s<R_c<C\Rightarrow P_e^{(n)}\rightarrow 0\)
  • 信源、信道联合编码：在有限集上取值的信源 \(\mathcal{V}\) 的熵速率为 \(H(\mathcal{V})\)，若 \(H(\mathcal{V})<C\)，则存在一个信源信道联合编码，使得 \(P_e^{(n)}\rightarrow 0\)；反之，若 \(H(\mathcal{V})>C\)，则不可能以任意小的错误概率传送信源

信源信道联合编码定理的证明

\(H(\mathcal{V})<C\Rightarrow\exists\epsilon,H(\mathcal{V})+\epsilon<C\)

该源的典型列集合 \(|A_{\epsilon}^{(n)}|<2^{n(H(\mathcal)+\epsilon)}<2^{nC}\)

所以可用不大于 \(2^{nC}\) 个不同的码字表达典型列集合

此时编码速率小于信道容量，故该码率可达

对非典型列不予编码，由此引起的差错不多于 \(\epsilon\)

反之，设信源信道联合编码为 \(V^n\rightarrow X^n\rightarrow Y^n\rightarrow\hat{V}^n\)

则 \(H(V^n|\hat{V}^n)\leq 1+p_e^{(n)}\log|\mathcal{V}^n|=1+np_e^{(n)}\log|\mathcal{V}|\)

\[ \begin{aligned} H(\mathcal{V})&\leq\frac{H(V_1V_2\cdots V_n)}{n}=\frac{H(V^n)}{n}=\frac{1}{n}H(V^n|\hat{V}^n)+\frac{1}{n}I(V^n;\hat{V}^n)\\ &\leq\frac{1}{n}(1+np_e^{(n)}\log|\mathcal{V}|)+\frac{1}{n}I(X^n;Y^n)\\ &\leq\frac{1}{n}+p_e^{(n)}\log|\mathcal{V}|+C \end{aligned} \]

若要求 \(P_e^{(n)}\rightarrow 0\)，则 \(H(\mathcal{V})<C\)

  • 只要 \(H < C\)，总可以找到可行的信源信道联合编码；也可以分别构造最优的信源编码和信道编码，使信息传输可达
  • 信源信道联合编码不能使得可行速率极限增加，但可以简化编码
